Wypychacz obornika
SB50
Przeznaczenie.
Wypychacz obornika SB50 służy do ciśnieniowego, podziemnego transportu słomiastego obornika z obory na płytę obornikową. Opracowany został dla obory o obsadzie 120 krów mlecznych, wyposażonej w trzy mechaniczne zgarniacze wzdłużne typu „delta” z poprzecznym zgarniaczem posuwisto zwrotny oraz płytę obornikową zlokalizowaną na przedłużeniu obory w odległości kilkudziesięciu metrów - po drugiej stronie drogi.
Budowa i zasada działania.

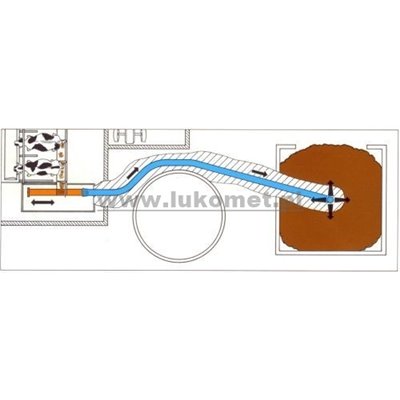

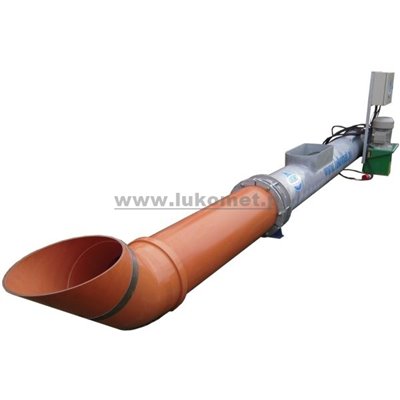

Wypychacz obornika to ciśnieniowa rura o przekroju okrągłym zainstalowana w ziemi pod posadzkami.

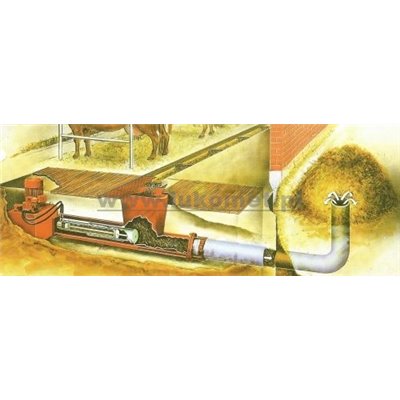

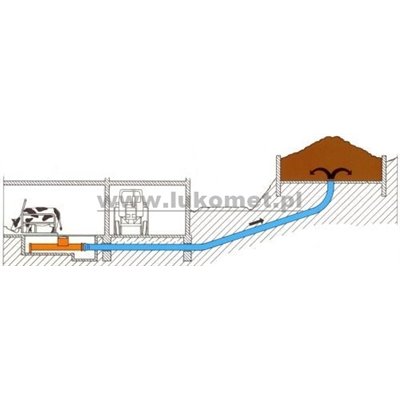

W szczycie obory, poniżej zgarniacza poprzecznego umieszczona jest hydrauliczna, stalowa ocynkowana ogniowo, cylindryczna prasa. Zgarniacze przenośnika poprzecznego cyklicznie napełniają kosz zasypowy wypychacza. Zawartość kosza jest prasowana pod naporem tłoka, przesuwana w komorze sprężania i wtłaczana w rurę montowaną z segmentów ciśnieniowych, wielkogabarytowych rur PE i PVC. Rurociąg może mieć nawet kilkadziesiąt metrów długości, położony jest pod ziemią, posadzkami i drogami - zapewniając pełną czystość wokół budynku obory. Wypychany obornik pojawia się w eliptycznym otworze w posadzce w centralnej części płyty obornikowej. Pryzma obornika rośnie od spodu nawet na wysokość 10 m, co przy wymiarach płyty 20 x 20 m pozwala zmagazynować odchody z okresu kilku miesięcy. Na zewnątrz jest obornik obeschnięty, nieśmierdzący - wewnątrz zbita masa bez dostępu powietrza i strat substancji organicznej. Przy dużej obsadzie krów, obfitym ścieleniu, i długich okresach składowania, otwór wylotowy lokalizuje się w przedniej części płyty obornikowej i co kilka tygodni obornik przepycha się dalej.

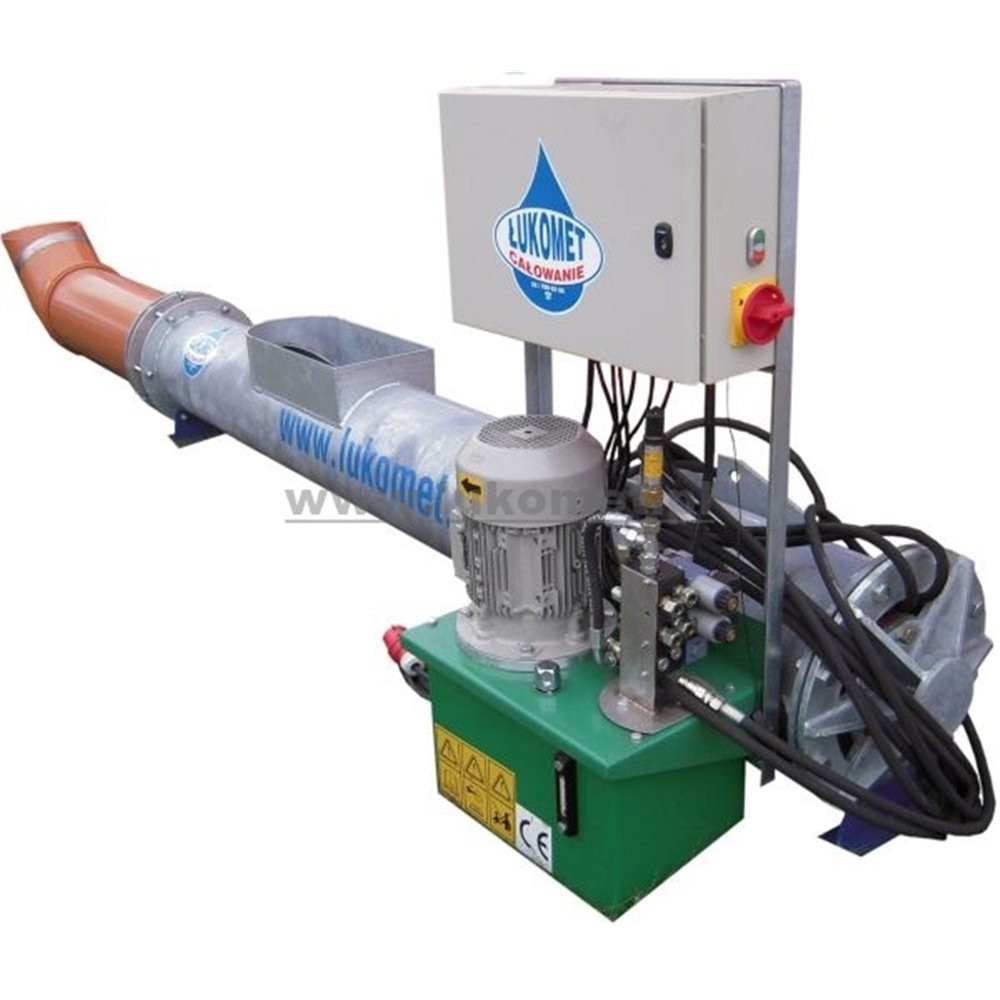

Hydrauliczny siłownik wypychacza jest zasilany z zasilacza hydraulicznego zgarniacza poprzecznego. Zasilacz ma zmodyfikowane rozdzielacze zapewniające automatycznie naprzemienną pracę siłowników zgarniacza i wypychacza. Frakcja ciekła z obornika jest częściowo wyciskana przez otwory w komorze prasowania i musi być odprowadzona do zbiornika przepompowni przy płycie obornikowej grawitacyjnie lub ciśnieniowo małą pompą umieszczoną poniżej prasy wypychacza.
Dane techniczne
Średnica 0,40 m
Długość do 50 m
Zasilanie 5,5 kW
Ciśnienie pracy 160 / 10 bar
Wydajność max 3 t/h
SB50
- Średnica [m]
- 0,4
- Ciśnienie pracy[bar]
- 160/10
- Wydajność max[t/h]
- 3
- Długość[m]
- do 50
- Zasilanie[kW]
- 5,5
Aby uzyskać szczegółowe informacje na temat cen naszych produktów, prosimy o kontakt poprzez formularz na stronie lub wysłanie wiadomości e-mail na adres lukomet@lukomet.pl.
Odpowiemy tak szybko, jak to możliwe, podając indywidualną ofertę.
