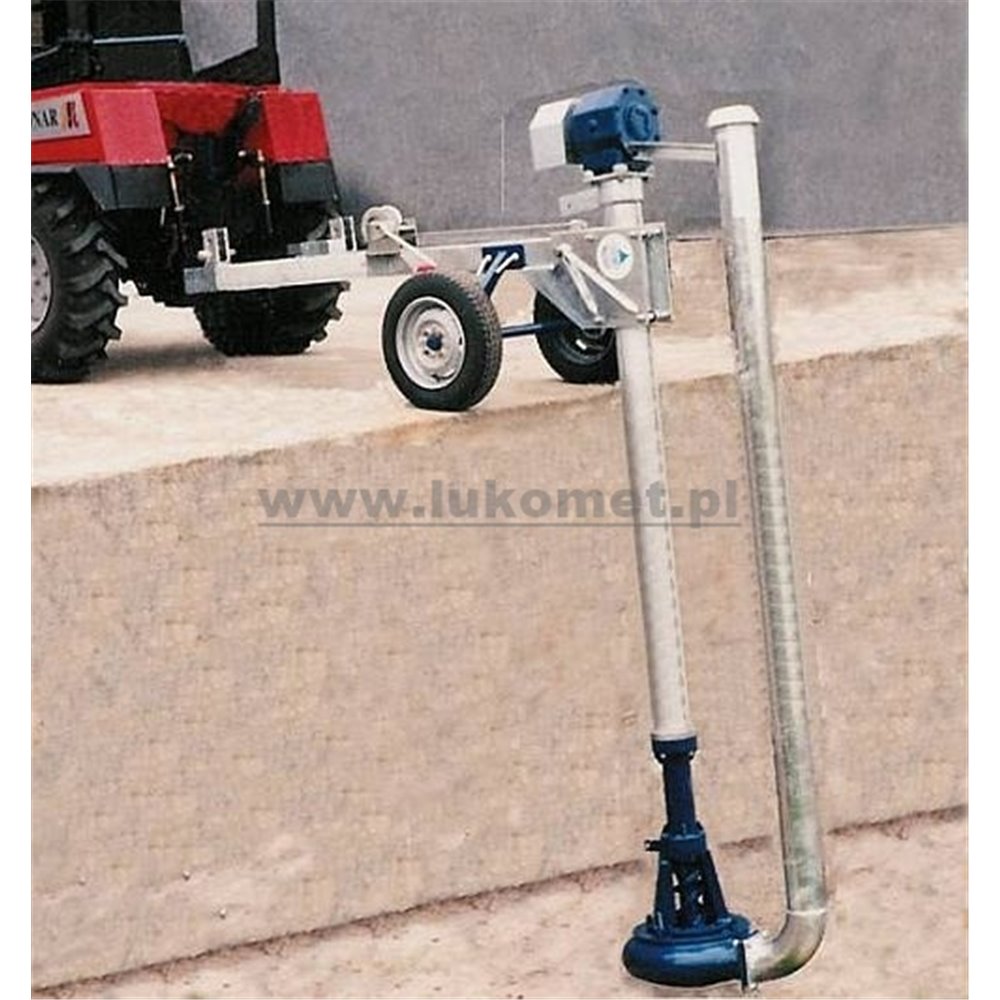

Ciągnikowa, pionowa pompownia odśrodkowa do gnojowicy
SC20 DRP
Przeznaczenie
Pompownia przeznaczona jest do pompowania gnojowicy z podziemnych przejazdowych lub otwartych zbiorników magazynowych oraz do przepompowywania jej o obrębie zagrody. Za pomocą pompowni odśrodkowej można gnojowicę przepompowywać, miksować z wykorzystaniem dyszy strumieniowej, napełniać wozy asenizacyjne nawet od spodu. Pompownia przeznaczona jest do współpracy z ciągnikiem rolniczym o mocy minimum 35 kW, wyposażonym w TUZ o udźwigu minimum 7 kN i WOM o obrotach 540 obr/min.
Budowa i zasada działania

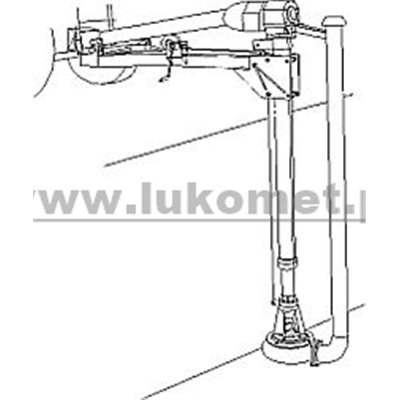

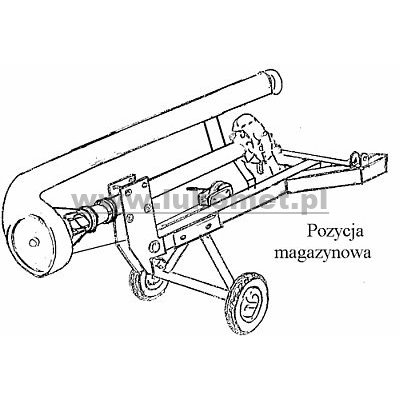

Konstrukcja wykonana jest ze spawanych, cynkowanych ogniowo, kształtowników stalowych. Rama przystosowana jest do podczepienia do dolnych belek TUZ (bez wykorzystania łącznika górnego). Na końcu ramy osadzony jest uchylny trzymak z rolkami, w których za pomocą przyciągarki opuszcza się w dół do zbiornika z gnojowicą, właściwą pompę wałową. Pompa wałowa to stalowa rura konstrukcyjna na jednym końcu której obsadzona jest przekładnia kątowa a na drugim odśrodkowa pompa z ślimakiem tnąco-napychającym gnojowicę od góry. Widoczne na rysunku koła przydatne są jedynie dla ułatwienia przestawiania pompowni, do pracy podwozie jest zazwyczaj demontowane. Po najechaniu pompą nad właz zbiornika przechyla się pompę z poziomej pozycji transportowej do pozycji pionowej, następnie za pomocą wciągarki pompa opuszczona zostaje pionowo w dół aż do dna zbiornika. Do przeniesienia napędu z ciągnika na przekładnię kątową pompowni służy specjalnej długości WPT. Przekładnia kątowa zwiększa trzykrotnie obroty WOM. Ślimak osadzony na wlocie do wirnika pompy obcina elementy dużo-wymiarowe i włókniste równocześnie napychając gnojowicę na łopatki wirnika pompy odśrodkowej, która pod ciśnieniem przetłacza ją do pionowej rury tłocznej zakończonej szybkozłączem dźwigniowym. Na życzenie jest możliwość zainstalowania kierowanej dyszy w celu uzyskania miksera strumieniowego
Dane techniczne
Długość mm 3400 Przełożenie przekładni i = 1:3
Szerokość mm 900 Średnica wirnika mm 315
Wysokość mm 1200 Króciec tłoczny HK 133
Masa kg 320
Wydajność Q m3/h 160 190 240 200
Wys. podn H. m 29 27 23 32
Zap. mocy N kW 21 22 23 27
WOM n obr/min 510 510 510 540
Głębokość zbiornika w którym pompa sięgnie dna to 2,2 – 2,8 m licząc od powierzchni na której stoi.
Aby uzyskać szczegółowe informacje na temat cen naszych produktów, prosimy o kontakt poprzez formularz na stronie lub wysłanie wiadomości e-mail na adres lukomet@lukomet.pl.
Odpowiemy tak szybko, jak to możliwe, podając indywidualną ofertę.
