Pompownia spalinowa SD10 VL14 H2V

Przeznaczenie

Pompownia spalinowa zbudowana na bazie pompy kłykciowej VL14 do przeznaczona jest do przepompowywania na średnie odległości  ( do kilkuset metrów) i przy małej wysokości podnoszenia (do kilkunastu metrów słupa wody) zmiksowanej gnojowicy od trzody chlewnej lub bydła ale utrzymywanego bezściołowo. Pompownia z powodzeniem może pompować płynny substrat wsadowy do biogazowni a tym bardziej poferment, ścieki komunalne, płynny muł biologiczny, zanieczyszczone wody technologiczne - zwłaszcza przemysłu spożywczego, wody powodziowe, czystą wodę.

Budowa i zasada działania

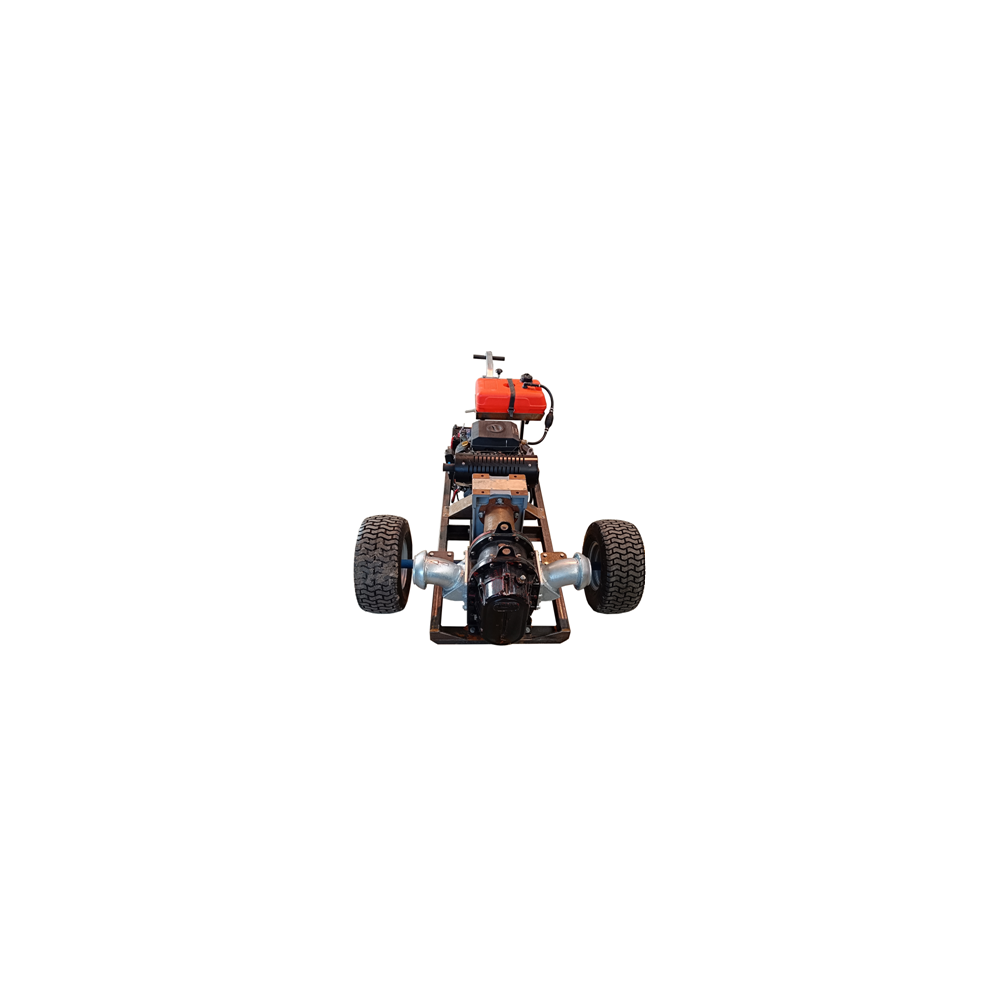

Pompownia spalinowa SD10 VL14-H2V zabudowana jest na stalowej, spawanej ramie stanowiącej  mobilne, jednoosiowe, dwukołowe podwozie z dyszlem i kołem podporowym,  przystosowane do przetaczania ręcznego lub wolnobieżnego holowania. Spalinowy, benzynowy, dwucylindrowy, czterosuwowy, chłodzony powietrzem silnik HONDA GX630  21 KM poprzez odśrodkowe sprzęgło i przekładnię redukcyjną napędza wielowypustowym wałkiem, samozasysającą  pompę kłykciową VL14.

Dane techniczne

Wymiary magazynowe:   2400 x 1300 x 800 mm

Masa bez węży tłocznych:                      320  kg

Silnik GX630  V2  4-suw  688 cm³

N = 15,5 kW (20,8KM)  przy  n = 3600 obr/min

Rozrusznik elektryczny 12 V   akumulator 30 Ah

Przekładnia redukcyjna HP-402    i = 9,18

Pompa JUROP VL14

Króćce PERROT 108 M

Wydajność 100 m3/h przy n silnika 2900 obr/min

Wysokość podnoszenia  do 30 m

Głębokość podsysania do -5 m

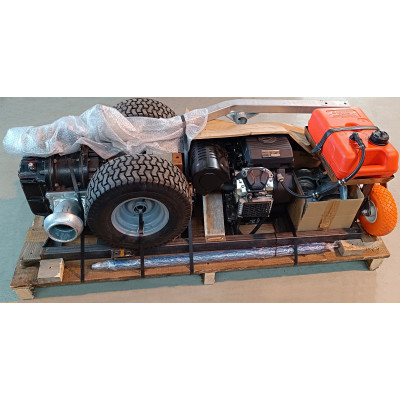

Wymiary pompowni do wysyłki spedycją 1800x800x800
