Pompa kłykciowa elektryczna VL14

Przeznaczenie

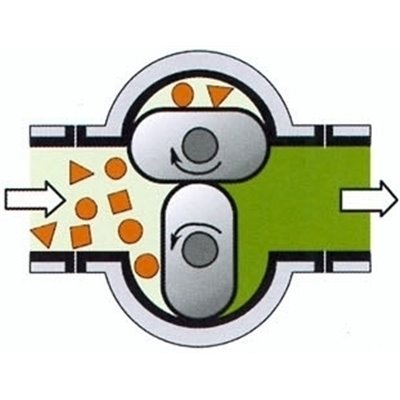

Pompa SE21,JP,VL14 przeznaczona jest do pompowania gnojówki, gnojowicy, cieczy zanieczyszczonych, gęstych, kleistych ale nie zawierających długich elementów włóknistych (sznurków, słomy, szmat) i ostro krawędziowych (wiórów stalowych, tłucznia, tłuczonego szkła). Pompa ma szczególne zastosowanie w rolnictwie tam gdzie jest konieczność pompowania pod dużym ciśnieniem. Pompa jest samozasysająca z możliwością zmiany kierunku przepływu poprzez zmianę kierunku obrotów. Zmiana prędkości obrotowej poprzez falownik daje wprost proporcjonalną zmianę wydajności z możliwością uzyskania maksymalnego ciśnienia.

Budowa i zasada działania

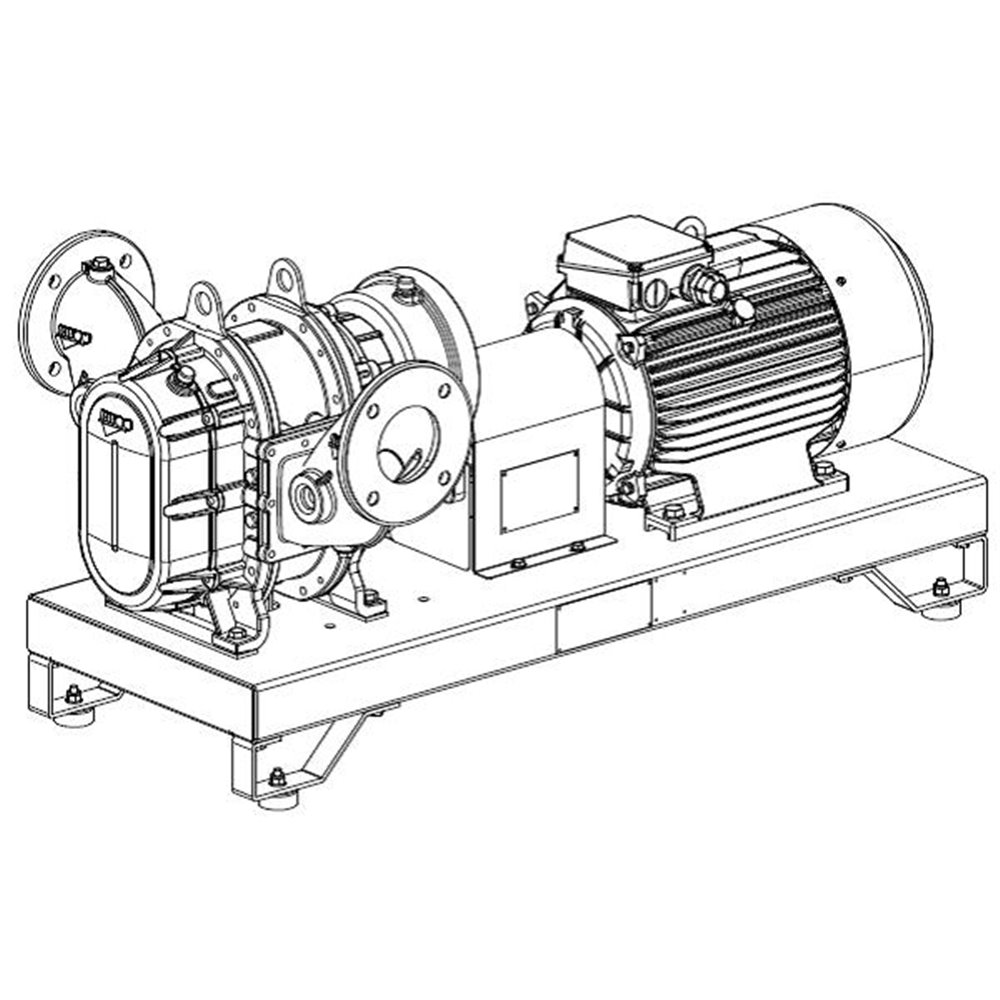

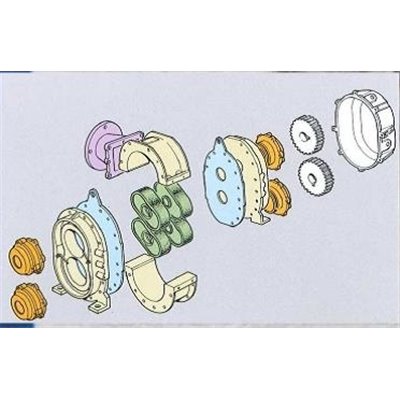

Na podstawie z profili stalowych posadowiona jest pompa kłykciowa VL14 i sprzężony z nią motoreduktor i silnik elektryczny.  Pompa ma kołnierzowe króćce syfonowe jednakowe po stronie ssącej i tłocznej. Dla uzyskania określonych parametrów pracy ciśnienia i wydajności do pompy VL14 dobierane jest odpowiednie przełożenie motoreduktora oraz moc silnika elektrycznego 11, 15 lub 18,5 kW. W przypadku zasilania poprzez przetwornicę częstotliwości można uzyskać zmianę wydajności jak również zabezpieczenie pompowni przed przeciążeniem wynikającym np. z zaczopowania po stronie tłocznej. Instalacja elektryczna pompowni współpracuje z instalacją pięcioprzewodową zabezpieczoną wyłącznikiem różnicowoprądowym. Pompa przygotowana do posadowienia na fundamencie ewentualnie do przetaczania ręcznego po wyposażeniu jej w dwukołową oś na pełnych kołach i dyszel.

Dane techniczne i eksploatacyjne
Długość x szerokość x wysokość         1283 x 652 x 649 mm
Masa zestawu                                   285 kg
Zasilanie                                           3 x 400 V  50 Hz
Moc silnika                                       15 kW
Prędkość obrotowa silnika                  1450 obr/min
Typ pompy                                        VL14
Wydajność  nominalna                       800  l/min
Ciśnienie nominalne                           5  bar
Prędkość obrotowa pompy                  460 obr/min
Przełożenie motoreduktora                  1:3,15
