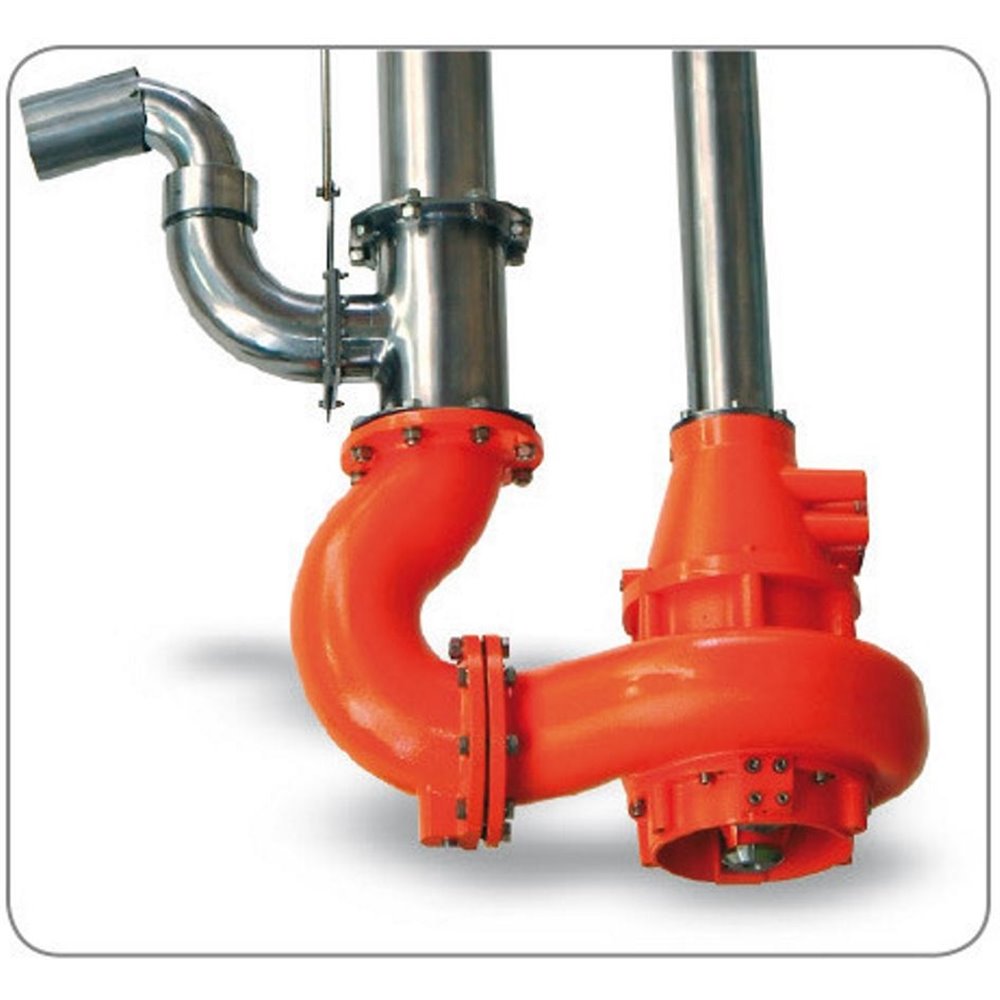

Pompownia wałowa elektryczna CRI-MAN PTEM z dyszą mieszającą

Przeznaczenie

Pompownia przeznaczona jest do, pompowania i mieszania gnojowicy, gnojówki oraz in­nych cieczy nawet z dużą ilością miękkich zanieczyszczeń organicznych, w tym również włóknistych. Ma zastosowanie do przepompowywania płynnych odchodów zwierzęcych  w obrębie zagrody oraz ścieków przemysłu spożywczego rzadziej do ścieków komunal­nych. Montowana jest najczęściej w kanałach gnojowych, podziemnych zbiornikach prze­pompowni, zbiornikach magazynowych. Za pomocą pompowni PTEM gnojowicę można  wymieszać wykorzystując dyszę strumieniową a następnie przepompować do innego zbiornika nawet na znacznie wyższym poziomie lub napełniać wozy aseni­zacyjne.

Budowa i zasada działania

Silnik elektryczny napędza wirnik pompy poprzez wał łożyskowany umieszczony w rurze ze stali nierdzewnej. Otwarty wirnik pompy umieszczony w żeliwnej obudowie z dolnym wlotem zasysa pompowane medium, które jednocześnie przechodzi przez komplet wy­miennych noży tnących, które uniemoż­liwiają włóknistym materiałom typu słoma, sznurek, dostanie się w całości do wirnika. Strumień z pompy kierowany jest w układ tłoczny w którym umieszczony jest zawór trójdrożny. Za pomocą tego zaworu i dźwigni sterujących strumień można skierować na dyszę mieszającą o regulowanym kierunku wypływu. Z drugiego ustawienia zaworu trójdrożnego można pompować do rury tłocznej ze stali nierdzewnej zakończonej kwadratowym kołnierzem płaskim. Możliwe wykonanie pompowni w wersji mobilnej do przemieszczania za ciągnikiem rolniczym. W produkcji są również pompy PTE bez dyszy mieszającej. Klasa zabezpieczenia IP 55,  klasa izolacji F. Maks. zawartość suchej masy 12 %. Medium o  pH  5 – 12.

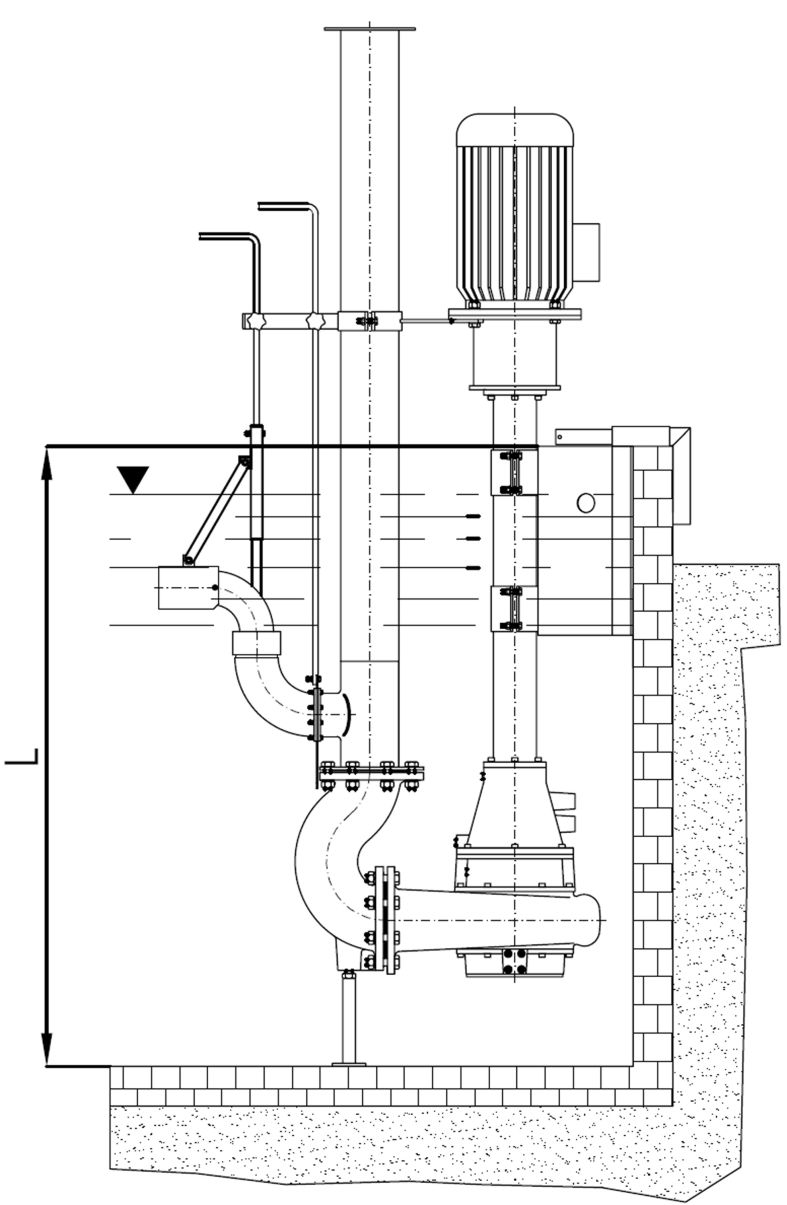

Głębokość studni	Nominalna długość pompy
L [m]	[m]
1,5 – 2	2
2 – 2,5	2,5
2,5 -3	3
3 – 3,5	3,5
3,5 - 4	4
4 – 4,5	4,5
4,5 – 5	5
