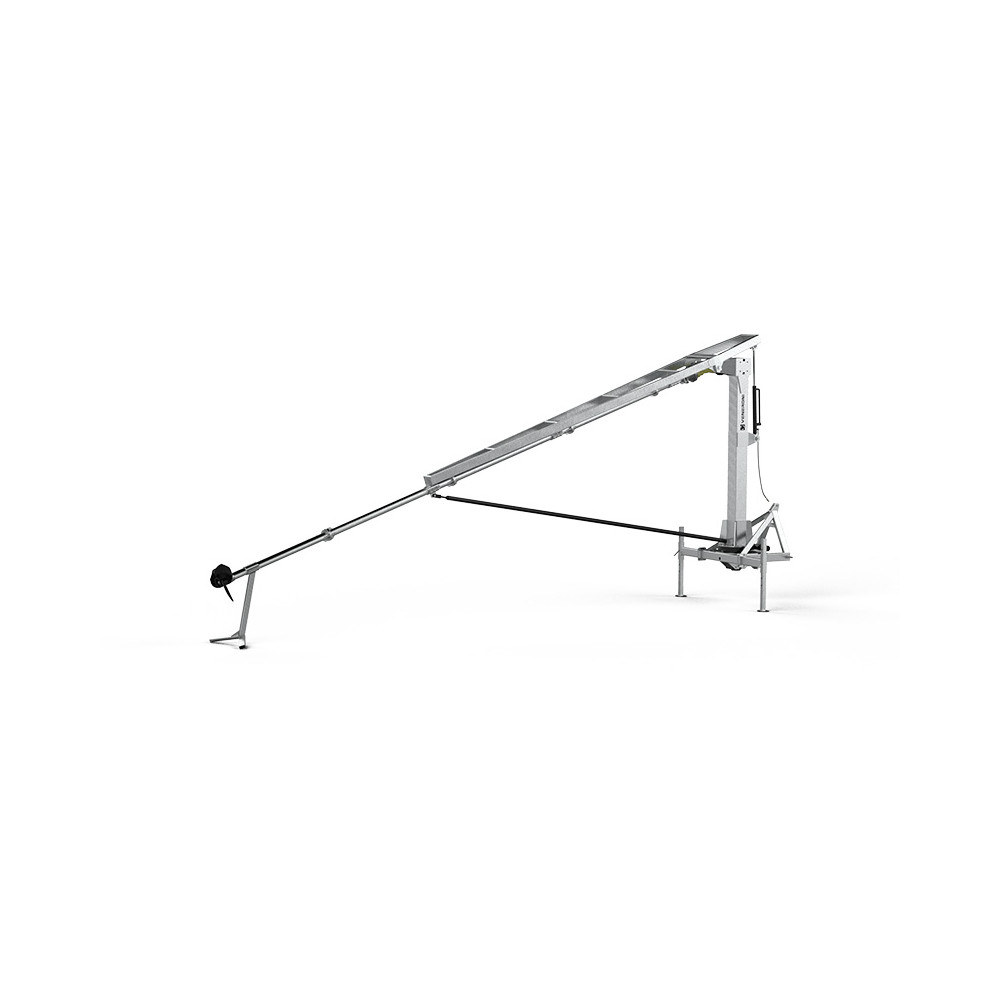

Mieszadło ciągnikowe wałowe słupowe MF

Przeznaczenie

Mieszadło SG35,MF służy do ujednorodniania (mieszania, miksowania) gnojowicy zarówno świńskiej jak bydlęcej w napowierzchniowych zbiornikach magazynowych o wysokości ścian od 2,0 do 5,5m i zagłębionych max do 3m przy najniższych zbiornikach. Mieszadło współpracuje z ciągnikiem rolniczym o mocy 30-60 kW, posiadającym TUZ o udźwigu minimum 30kN, WOM 540 obr/min i dwie pary złączy hydrauliki zewn. 16MPa.

Dzięki możliwości obracania miksera do przodu (opcja) po­nad kabiną ciągnika, staje się on szczególnie przy­datny przy zespołowym użytkowaniu, tam gdzie czę­sto zachodzi konieczność transportowania po drogach w obrębie fermy, wsi lub nawet gminy.

Budowa i zasada działania

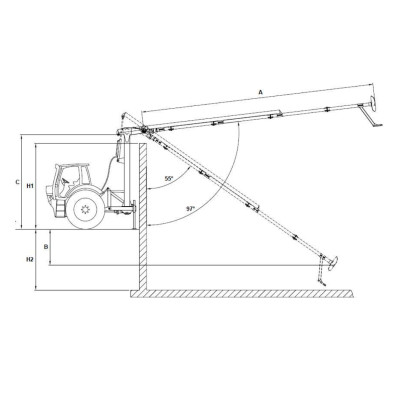

 Konstrukcją nośną mieszadła jest pionowa, stalowa rura kwadratowa wyposażona w ręcznie wysuwane pionowo nogi podporowe i trzypunk­towy układ zawieszenia. Na tym słupie zamontowane jest uchylne w pionie ramię nośne wału. Konstrukcja wału na ramieniu uchylnym segmentowa. Na życzenie jako opcję stosuję się obrotnicę kolumny 360º z silnikiem hydraulicznym umieszczoną w podstawie pomiędzy ramą 3-p układu zawieszania a kolumną miksera. Napęd z WOM ciągnika przeka­zywany jest wałem przegubowo-teleskopowym na dolną przekładnię kątową, pionowym wałem umieszczonym wewnątrz słupa na górną przekład­nię kątową i następnym wałem przegubowo teleskopowym na wał miksera zakończony śmigłem o średnicy 600 mm. Wał w kolumnie ze smarowanymi łożyskami. Łożyska wału uchylnego pracują w kąpieli olejowej z uszczelnieniami mechanicznymi. Obracające się śmigło miesza gnojowicę z wielką wydajnością powodując zmiksowanie jej trzech frakcji w jednorodne medium nadającą się do pompowania i stosowania na użytki rolne jako doskonały nawóz organiczny. Zmianę położenia ramienia mieszadła wzglę­dem poziomu zapewnia siłownik zasilany z zewnętrznej hydrauliki ciągnika. Przestawiony w pozycję trans­portową wał miksera może spoczywać na ładowaczu czołowym, a jeśli ciągnik takowego nie posiada to na specjal­nym wsporniku (nie będącym w wyposażeniu). Intensywność mieszania 300-700 m3/h w zależności od gęstości przy 540 obr/min. Całość konstrukcji cynkowana ogniowo. Maszyna importowana.

Dane techniczne
