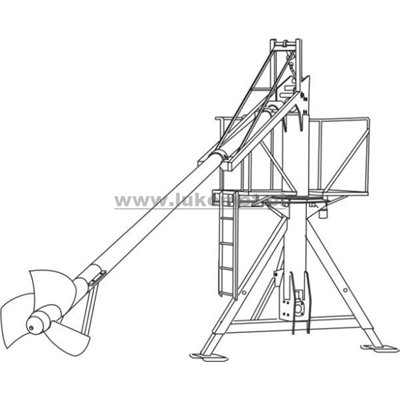

Mieszadło wałowe ciągnikowe słupowe 560
SG31
Przeznaczenie
Mieszadło wałowe ciągnikowe słupowe 560 służy do ujednorodniania (mieszania, miksowania) gnojowicy zarówno świńskiej w napowierzchniowych zbiornikach magazynowych o wysokości ścian 3,00 m, zagłębionych 1,00 m Mikser współpracuje z ciągnikiem rolniczym o mocy minimum 45 kW, posiadającym TUZ o udźwigu minimum 7 kN, WOM – 540 obr/min i hydraulikę zewnętrzną 16 MPa. Dzięki możliwości obracania miksera do przodu ponad kabiną ciągnika, staje się on szczególnie przydatny przy zespołowym użytkowaniu, tam gdzie często zachodzi konieczność transportowania po drogach w obrębie fermy, wsi lub nawet gminy.
Budowa i zasada działania
Konstrukcją nośną mieszadła jest pionowa, stalowa rura wyposażona w ręcznie wysuwane nogi podporowe i trzypunktowy układ zawieszenia. Na ten słup nasadzona jest obrotowo kolumna, na której wsparty jest przegubowo, wałowy mikser. Napęd z WOM ciągnika przekazywany jest wałem przegubowo-teleskopowym na dolną przekładnię kątową, pionowym wałem umieszczonym wewnątrz słupa na górną przekładnię kątową i następnym wałem przegubowo teleskopowym na wał miksera zakończony śmigłem. Obracające się śmigło miesza gnojowicę z wielką wydajnością powodując zmiksowanie jej trzech frakcji w jednorodne medium nadającą się do pompowania i stosowania na użytki rolne jako doskonały nawóz organiczny. Zmianę położenia miksera względem poziomu zapewnia siłownik zasilany z zewnętrznej hydrauliki ciągnika. Przestawiony w pozycję transportową wał miksera spoczywa na ładowaczu czołowym, a jeśli ciągnik takowego nie posiada to na specjalnym wsporniku. Do obrotu kolumny wokół osi słupa i blokowania jej położenia służy układ hydrauliczny z wieńcem w podstawie kolumny obrotowej i silnikiem hydraulicznym z zębatką w podstawie. Do kolumny obrotowej zamontowany jest podest obserwacyjny dla kontroli procesu mieszania w zbiorniku i serowania położenia śmigła za pomocą dwusekcyjnego rozdzielacza. Całość konstrukcji cynkowana ogniowo.
Dane techniczne
Typ SG31
Długość [mm] 7600
Szerokość [mm] 2500
Wysokość [mm] 4100
Masa [kg] 860
Wysokość ściany zbiornika [mm] 3000
Średnica śmigła [mm] 560
Obroty WOM [obr/min] 540
- wał podparty łożyskami kulkowymi w obudowach poliuretanowych w kąpieli olejowej
Aby uzyskać szczegółowe informacje na temat cen naszych produktów, prosimy o kontakt poprzez formularz na stronie lub wysłanie wiadomości e-mail na adres lukomet@lukomet.pl.
Odpowiemy tak szybko, jak to możliwe, podając indywidualną ofertę.
