Właz przejazdowy
SH10
Przeznaczenie

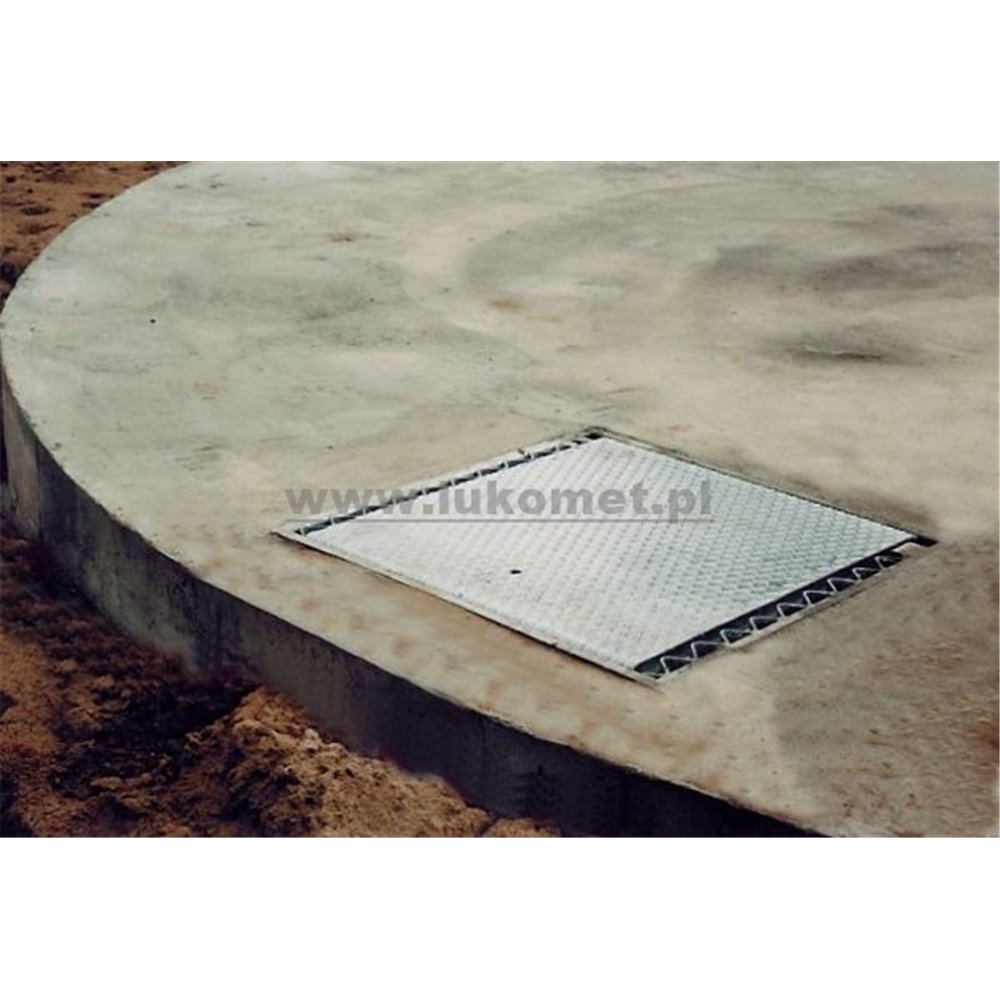

Właz przeznaczony jest do montażu w żelbetowej pokrywie podziemnego zbiornika przejazdowego magazynującego lub przepompowni gnojowicy. Może być również stosowany w innych obiektach podobnego przeznaczenia tzn. tam gdzie nie można stosować elementów wystających (odpowietrzników) a wymagana jest wentylacja, tam gdzie jedynym ograniczeniem obciążeń są przepisy kodeksu drogowego, tam gdzie wymagany jest duży prześwit włazu z równoczesnym zapewnieniem maksimum bezpieczeństwa po jego otwarciu.
Budowa i sposób użytkowania

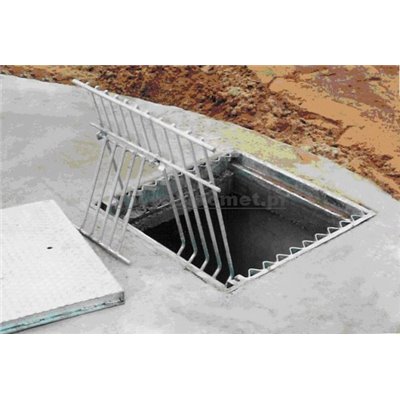

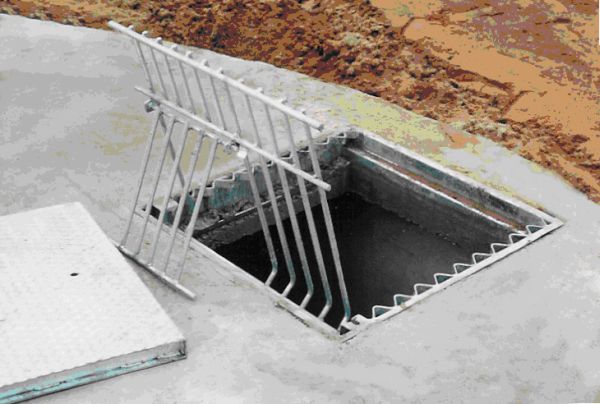

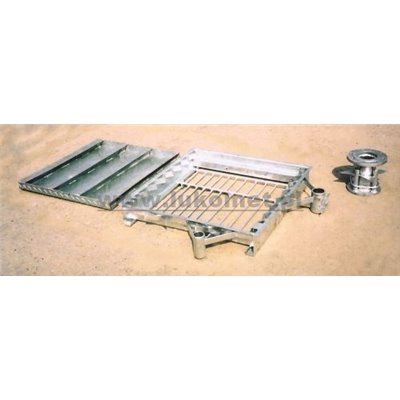

Właz kompletny składa się z czterech elementów stalowych ocynkowanych ogniowo. W trakcie wylewania żelbetowej pokrywy zbiornika wbetonowana zostaje rama nośna. Skomplikowany kształt powierzchni bocznych i dodatkowe „wąsy” zapewniają pewne zamocowanie ramy. Na wewnętrznych obrzeżach długich boków , rama posiada „falbany” zapewniające przewietrzanie i centrowanie pokrywy. W specjalnym połączeniu zawiasowym zamocowana jest podnoszona krata a w niej również otwierana mała kratka. Takie rozwiązanie zapewnia intensywne przewietrzanie zbiornika z zachowaniem bezpieczeństwa. Dzięki małej kratce możliwe jest umieszczenie węża ssącego beczkowozu bez narażania się na kąpiel w gnojowicy. Pokrywa włazu wykonana jest z grubej blach z powierzchnią antypoślizgową usztywnioną i wzmocnioną gięciami i czterema podciągami co daje jej wymaganą wytrzymałość na naciski kół każdego dopuszczonego do ruchu pojazdu, przy zachowaniu minimalnego jak na te gabaryty ciężaru.
Dane techniczne
Długość 860 mm Nośność 4 T
Szerokość 830 mm Prześwit 700 x 750 mm
Grubość 130 mm Wym. okienka w kracie 410 x 320 mm
Masa 63 kg Pokrywa 700 x 800 x 55 mm
ŁUKOMET wykonuje również włazy specjalne z wspawanymi (jeszcze przed cynkowaniem ogniowym) elementami do mocowania drabiny, prowadnic pompy i prowadnicy dźwigni sterującej jak również tulei do instalowania przenośnego żurawika ułatwiającego montaż i demontaż pompy.
Do przepompowni, w których montowane są większe pompy, produkowane są włazy o powiększonej długości do 950 mm.
Aby uzyskać szczegółowe informacje na temat cen naszych produktów, prosimy o kontakt poprzez formularz na stronie lub wysłanie wiadomości e-mail na adres lukomet@lukomet.pl.
Odpowiemy tak szybko, jak to możliwe, podając indywidualną ofertę.
