Do odwodnień wykopów budowlanych

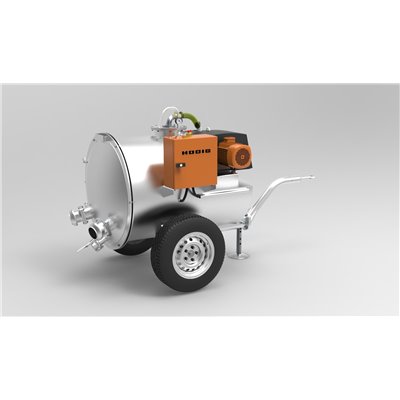

Pompa próżniowa elektryczna do odwodnień HC468
T111,468
Do odwodnień wykopów budowlanych
Przeznaczenie
Do odwodnień wykopów budowlanych, do zastosowań przemysłowych. Zasilanie elektryczne 3-fazowe.
Konstrukcja i kompletacja
W zbiorniku próżniowym z włazem zamontowana jest elektryczna zatapialna pompa wodna. Zbiornik stalowy ocynkowany na podwoziu 2 kołowym z demontowanym dyszlem. Na przyłączach występują dwa króćce ssące i jeden tłoczny typu Perrot. Agregat próżniowy zasysa do zbiornika wodę z powietrzem. W zbiorniku próżniowym następuje separacja powietrza od wody i ewentualnych zanieczyszczeń. Woda ze zbiornika jest dalej tłoczona pompą GRINDEX. Nad prawidłową pracą pompy tłocznej i podciśnieniem czuwa sterownia elektryczna. Agregat posiada łopatki grafitowe pracujące na sucho. Takie rozwiązanie w porównaniu z HC467 daje mniejsze podsysanie ale nie wymaga okresowego uzupełniania oleju.
Parametry techniczne
|

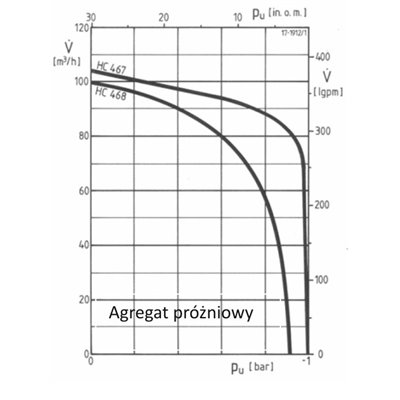

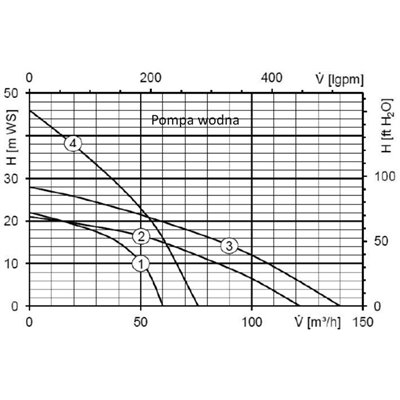

Krzywa
|
Typ
|
Pompa wodna
|
Agregat próżn.
|
Silnik
|
Gabaryty
|
||||||
|
Wydajność
|
Podnosz.
|
Przył
|
Przelot
|
Wydajność
|
Ssanie
|
Moc
|
Wymiary
|
Waga
|
|||
|
V max
|
H max
|
DNS / DND
|
Ø
|
V max
|
Pu max
|
PN
|
P max
|
Dług/szer/wys
|
|
||
|
M3/h
|
m
|
mm
|
mm
|
M3/h
|
bar
|
kW
|
kW
|
mm
|
Kg
|
||
|
1
|
HC 468/05
|
49
|
22
|
2 x 108
1 x 108
|
9
|
100
|
-0,92
|
6,4
|
6,4
|
1595 x 1340 x 1470
|
493
|
|
2
|
HC 468/15
|
126
|
21
|
2 x 108
1 x 108
|
10
|
100
|
-0,92
|
8,3
|
8,3
|
1595 x 1340 x 1470
|
506
|
|
3
|
HC 468/25
|
144
|
28
|
2 x 159
1 x 159
|
10
|
100
|
-0,92
|
11,2
|
11,2
|
1595 x 1340 x 1470
|
515
|
|
4
|
HC 468/35
|
86
|
46
|
2 x 108
1 x 108
|
10
|
100
|
-0,92
|
11,0
|
11,0
|
1595 x 1340 x 1470
|
512
|
Aby uzyskać szczegółowe informacje na temat cen naszych produktów, prosimy o kontakt poprzez formularz na stronie lub wysłanie wiadomości e-mail na adres lukomet@lukomet.pl.
Odpowiemy tak szybko, jak to możliwe, podając indywidualną ofertę.
