Pompownia ciągnikowa MB20

Przeznaczenie

Pompa wysokiej wydajności ciągnikowa MB20 przeznaczona jest do pompowania wody technologicznie czystej oraz ze sporadycznie trafiającymi się zanieczyszczeniami o średnicy nie większej jak 20 mm. Najczę­ściej wykorzystywana jest do odpompowywania terenów popo­wodziowych, przepompowywania stawów, awaryjnego odwadnia­nia terenów depresyjnych itp. Pompow­nia nie jest przeznaczona od odmulania, pogłębiania czy transportu wodnego minerałów. Pom­pownia ze względu na osiągane parametry szczególnie jest przy­datna do pompowania wody z wielką wydajnością i na znaczne odległości. Pompownia przeznaczona jest do współ­pracy z ciągni­kiem rolniczym o mocy 50 – 80 KM wyposażonym w trzypunk­towy układ zawieszenia TUZ o udźwigu minimum 10 kN oraz WOM o 540 obr/min.

Budowa.

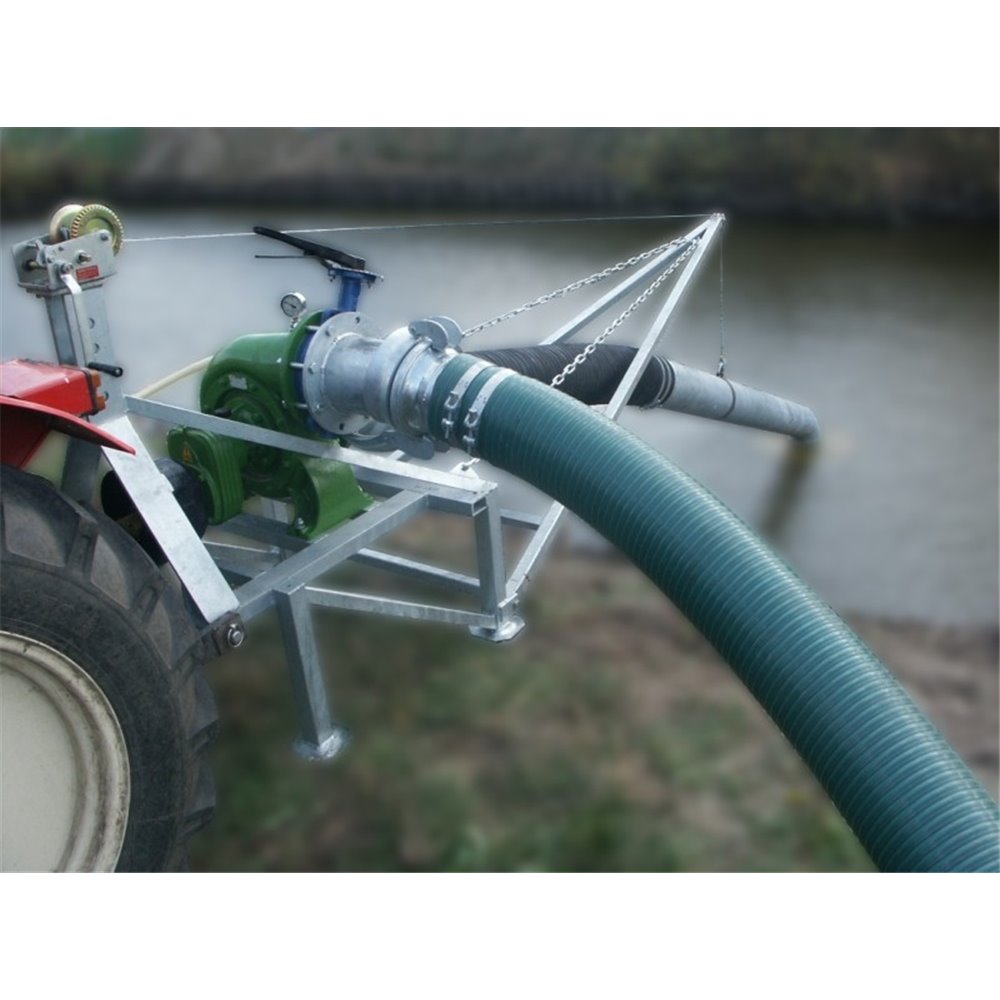

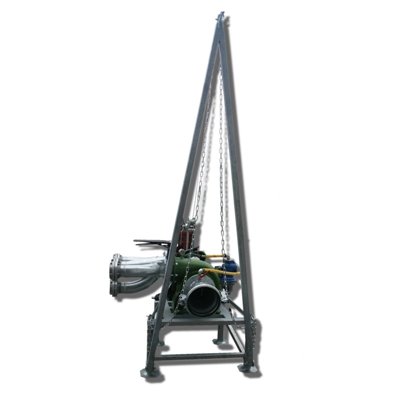

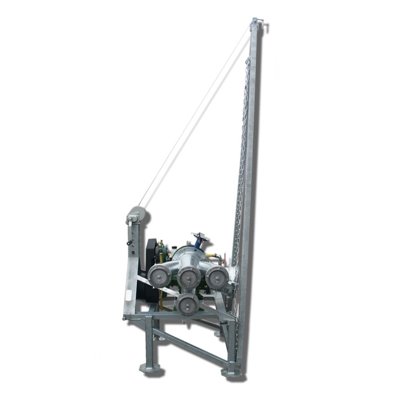

Na stalowej, spawanej, ocynkowanej ramie wyposażonej w ty­powy trzypunktowy układ za­wieszenia nabudowany jest monoblok pompo-multiplikatora, winda i wciągarka. Pompa po­siada szybko­złączny męski króciec ssący średnicy 250 mm do którego przyłą­czany jest układ ssący. Króciec ssący wbudowany ma w osi pompy układ wysysania powietrza z zaworem, wężem długości 5 m i eżektorem instalowanym na rurze wydechowej ciągnika a służą­cym do zasysania wody. Po stronie tłocznej zainstalowana jest przepustnica motylowa DN200 i mę­ski króciec szybkozłączny HK194. Manowakuometr glicerynowy podaje wartość podciśnienia podczas zawadniania i ciśnienie pracy po stronie tłocznej. Układ ssący średnicy 250 mm - złożony z żeńskiej części szybkozłącza, dwumetrowej rury półplastycznej, czterometrowej z kolanem cienkościennej rury stalowej ocynkowanej ogniowo, wahadłowo zawieszonego ko­sza se­parującego zanieczyszczenia - tworzy jedną całość podwieszoną na stalowej lince do windy i wciągarki.

Zasada działania.

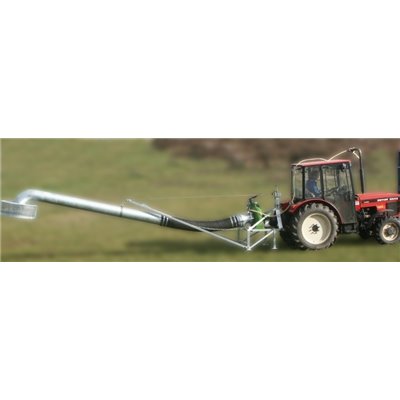

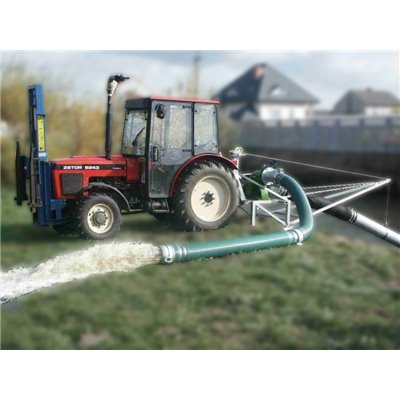

Po zainstalowaniu zespołu pompowego na TUZ ciągnika i WPT do WOM; podwieszamy na haku linki wciągarki układ ssący, zamykamy szybkozłącze i podnosimy na windzie i podno­śniku. Tyłem podjeżdżamy do zbiornika wody, opuszczamy podnośnik, opuszczamy układ ssący najlepiej stawiając kosz na dnie. Łączymy rurociąg tłoczny. Insta­lujemy eżektor na wydechu ciągnika, zawadniamy pompę, powoli otwieramy przepustnicą, pompujemy wodę regu­lując wydatek i ciśnienie obrotami WOM.

Dane techniczne
