Analogowy regulator obrotów atomizera Micromax

Przeznaczenie

Analogowy regulator obrotów T245 przeznaczony jest do zmiany prędkości obrotowej dysku atomizera MICROMAX. Regulacja jest skokowa umożliwiająca wybór jednej z trzech prędkości: 2000, 3500, 5000 obr./min.

Budowa i zasada działania

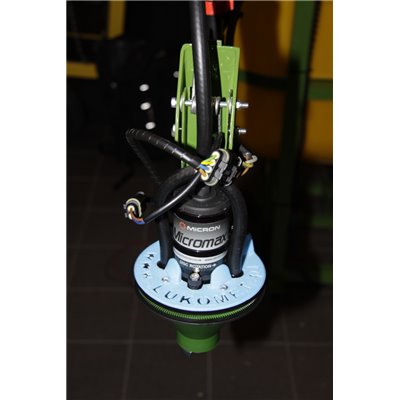

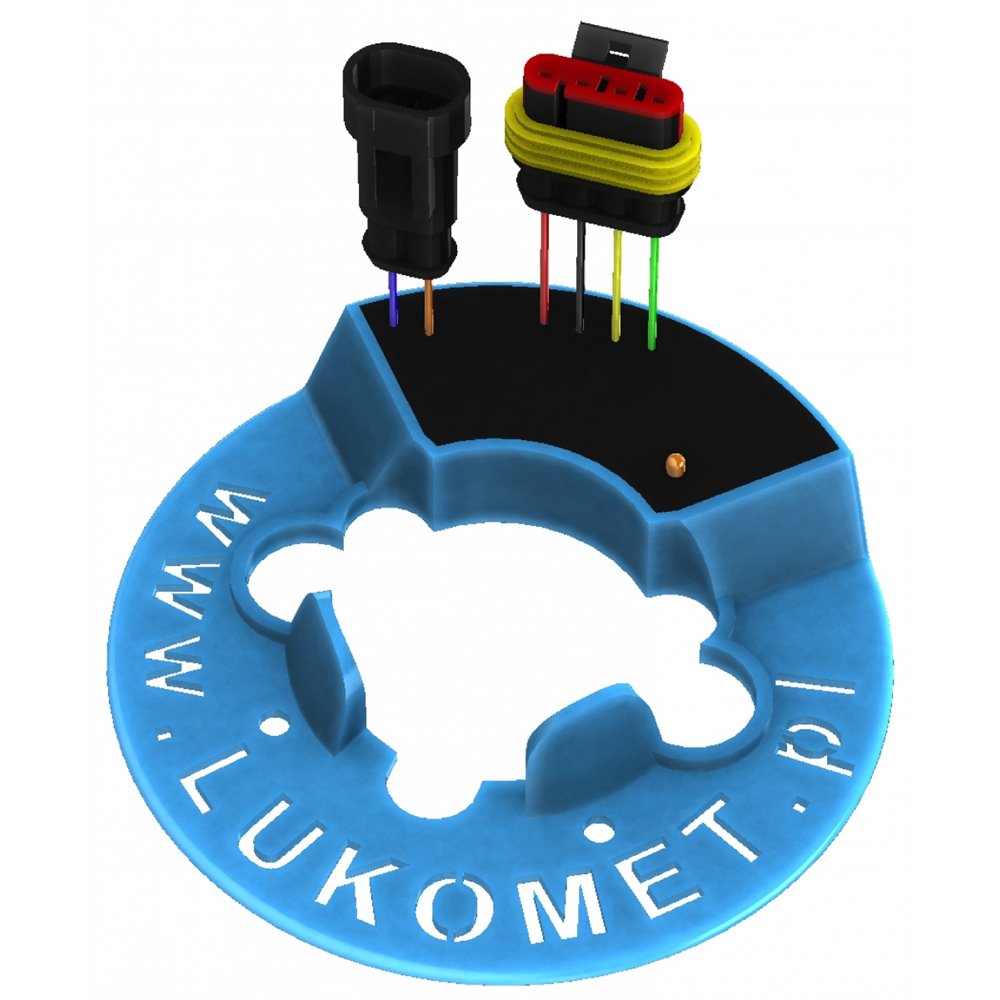

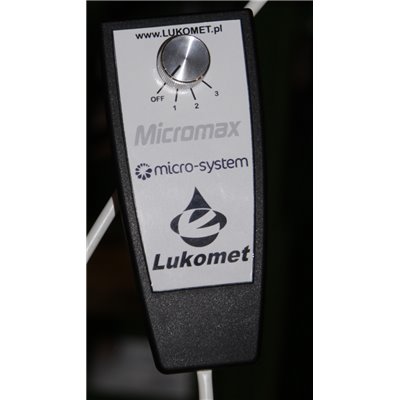

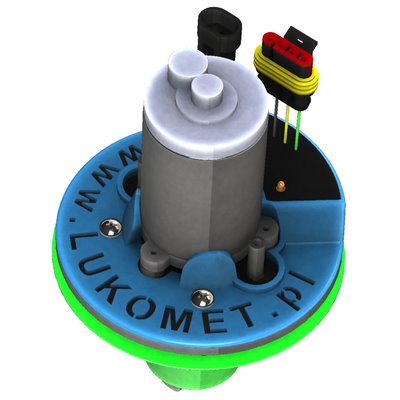

W pełni analogowa konstrukcja sterownika zapewnia dużą niezawodność. Elektronika chroniona jest przez szereg zabezpieczeń: odwrotnej polaryzacji zasilania, nad prądowych, zwarciowych i termicznych. Użytkownik za pomocą dwóch wyprowadzonych przewodów ma możliwość wyboru jednej z 3 zdefiniowanych podczas produkcji prędkości atomizera. Standardowe prędkości do 2000, 3500, 5000 obr./min. Regulator umieszczony jest w specjalnie zaprojektowanej obudowie pasującej do dysku atomizera. Dzięki temu przekształtnik jest niemal zintegrowany z głowicą atomizera. Obudowa wykonana została metodą druku 3D z bardzo wytrzymałego i odpornego na warunki pracy ABSu. Elektronika znajduje się w małej kieszonce obudowy i zalana została żywicą co skutecznie chroni ją przed warunkami atmosferycznymi i chemią oprysków zapewniając stopień ochrony IP65. Przewody wyprowadzone z elektroniki zakończone są hermetycznymi złączkami samochodowymi ułatwiającymi montaż.  Przekształtnik do prawidłowej pracy wymaga zasilania ze źródła o stałym napięciu od 12 do 14 V. Podłączony atomizer nie może pobierać więcej niż 3A prądu ciągłego.

Dane techniczne

Wymiary modułu średnica/wys.       [mm]               124 / 19

Masa modułu                                 [g]                   110

Nominalne napięcie pracy               [V]                  =12

Maksymalne napięcie pracy             [V]                  =14

Pobór prądu                                   [A]                  3

Zdefiniowane prędkości                   [obr/min]        2000, 3500, 5000

Klasa szczelności                                                    IP65

Zakres temperatury pracy                                       do + 80 ^oC
