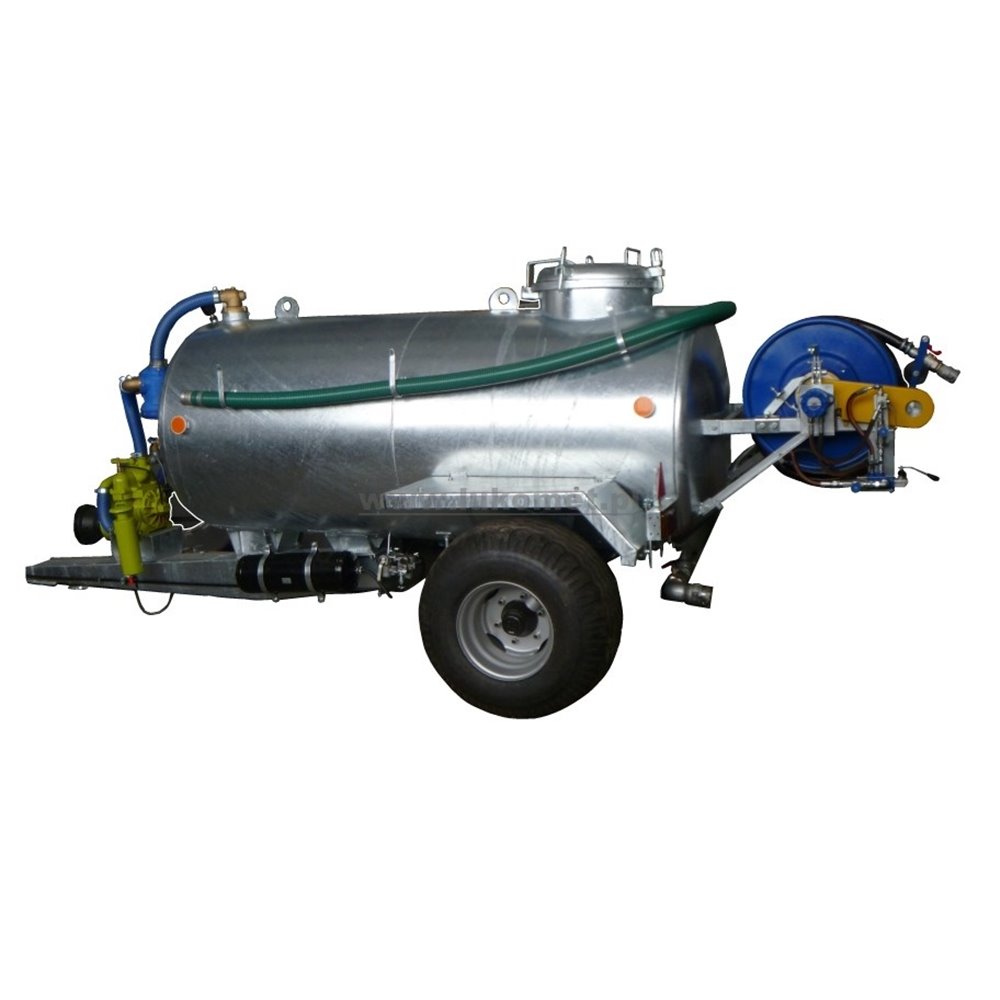

Przyczepa do transportu i dystrybucji oleju
T420,2
Przeznaczenie
Cysterna T420 przeznaczona jest do transportu i dystrybucji oleju maszynowego. Została zaprojektowana i wykonana w kilku egzemplarzach na zamówienie KWB Bełchatów gdzie wykorzystywana jest do dowożenia w trudnych warunkach kopalni odkrywkowej oleju przekładniowego do koparek i transporterów.
Dzięki zastosowaniu pompy o ciśnieniu 20 bar i napędzanego hydraulicznie zwijadła z czterdziestometrowym wężem, możliwe jest pompowanie oleju na dowolne odległości i na wysokość przekraczającą 20 m z wydajnością do 40 l /min. Cysterna T420 przeznaczona jest do współpracy z ciągnikiem rolniczym klasy minimum 0,9 wyposażonym w dolny zaczep transportowy do rolniczych przyczep jednoosiowych o udźwigu minimum 12 kN, wałek odbioru mocy o obrotach 540 obr/min, układ zewnętrznego hamulca pneumatycznego 0,6 MPa, instalację elektryczną 12 V. Cysterna przeznaczona jest do użytkowania w warunkach terenowych ale posiada również homologację dopuszczającą do poruszaniu się po drogach publicznych.
Zasada działania i obsługa.

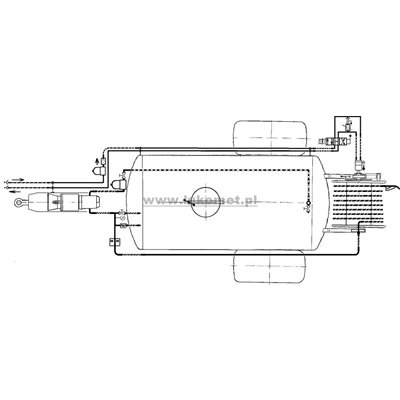

Cysterną, zagregatowaną z ciągnikiem rolniczym napełniamy olejem i holujemy możliwie jak najbliżej maszyny, którą chcemy zatankować. Ze szpuli rozwijamy wymaganą długość węża i umieszczamy wylewkę pistoletu w zbiorniku. Włączamy WOM ciągnika. Pompa zębata, napędzana z WOM poprzez multiplikator zwiększający obroty, pobiera olej z cysterny i tłoczy ją pod ciśnieniem poprzez złącze obrotowe szpuli i wąż długości 40 m do pistoletu z zaworem odcinającym. Po zamknięciu zaworu pistoletu, wzrastające ciśnienie w wężu otworzy zawór przelewowy i obieg wody zostaje zamknięty w obwodzie cysterna-pompa-cysterna aż do momentu wyłączenia WOM. Wąż na szpulę nawijany silnikiem hydraulicznym zasilanym z zewnętrznej hydrauliki ciągnika poprzez układ zaworów zapewniających wybór odpowiedniej siły i prędkości zwijania. Właściwe nawinięcie węża w kilku warstwach zapewnia śrubowy układacz węża. Szpula posiada hamulec i blokadę zabezpieczającą przed samoczynnym rozwijaniem.
Dane techniczne
Długość całkowita 4800 mm Instalacja pneumatyczna 0,6 MPa
Szerokość całkowita 2050 mm Instalacja elektryczna 12 V
Wysokość całkowita 2100 mm Średnica zaczepu 50 mm
Masa własna 1200 kg Obroty WOM na pompę 540 obr/min
Ogumienie 400/60x15,5 Współpraca z ciągnikiem 0,9 T
Ciśnienie w oponach 0,2 MPa Pojemność zbiornika 2500 l
Wydajność pompy 40 l/min
Ciśnienie maksymalne 20 bar
Długość węża 40 m
T420,2
- Wysokość podnoszenia [m]
- 63
- Obroty WOM [obr/min]
- 540
- Wydajność pompy [l/min]
- 40
- Pojemność zbiornika [ltr]
- 2500
Aby uzyskać szczegółowe informacje na temat cen naszych produktów, prosimy o kontakt poprzez formularz na stronie lub wysłanie wiadomości e-mail na adres lukomet@lukomet.pl.
Odpowiemy tak szybko, jak to możliwe, podając indywidualną ofertę.
