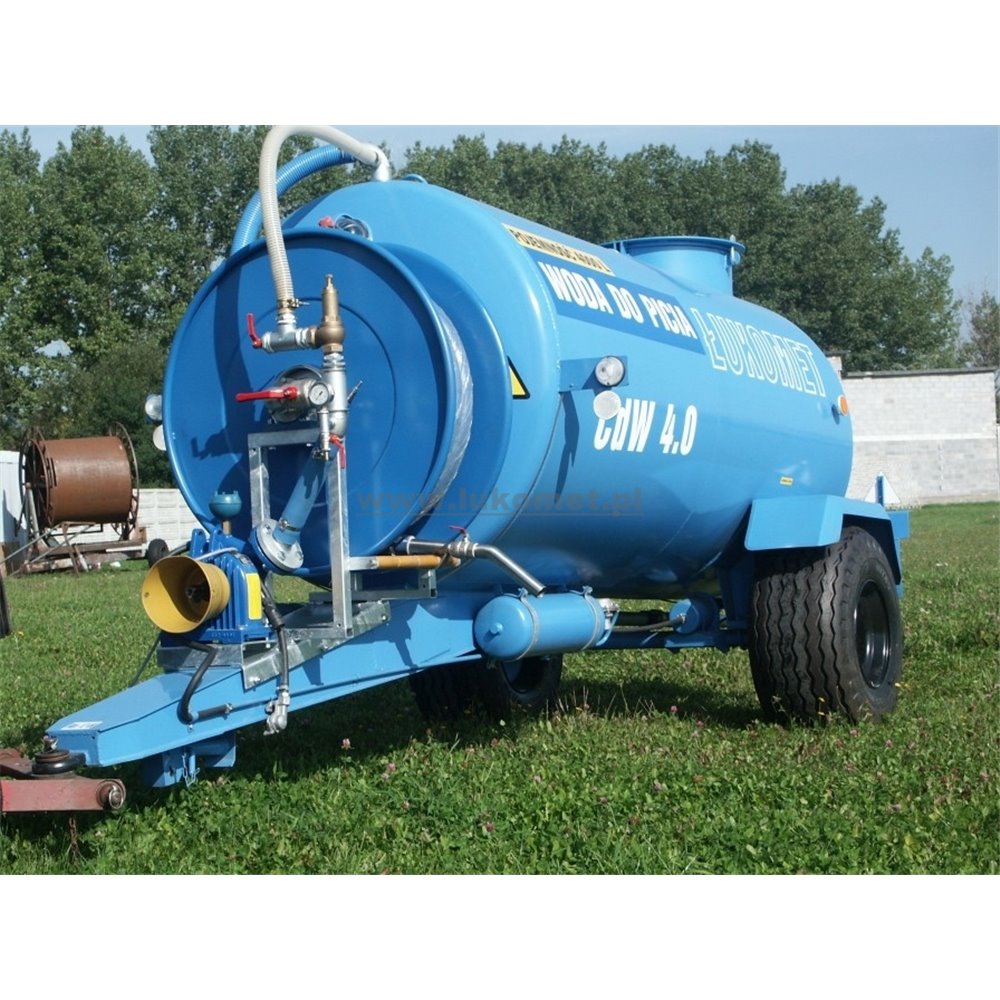

Przyczepa do transportu wody pitnej

Przyczepa do transportu wody pitnej

T400 - Beczkowozy specjalizowane
T430, 507-5

Przeznaczenie

Cysterna T430 przeznaczona jest do transportu i dystrybucji wody pitnej. Dzięki zastosowaniu pompy o ciśnieniu 5 bar możliwe jest przesyłanie wody na do­wolne odległości i na wysokość przekraczającą 20 m z wydajno­ścią ponad 250 l /min.

Cysterna T430 przeznaczona jest do współpracy z ciągnikiem rol­niczym klasy minimum 0,9 wy­posażonym w dolny zaczep transportowy do rolniczych przy­czep jednoosiowych o udźwigu minimum 12 kN, wałek odbioru mocy o obrotach 540 obr/min, układ zewnętrznego hamulca pneumatycznego 0,6 MPa, instalację elektryczną 12 V.

Cysterna przeznaczona jest do użytkowania w warunkach terenowych.



Zasada działania i obsługa.

Cysterną, zagregatowaną z ciągnikiem rolniczym, podjeżdżamy do hydrantu zapewniającego wodę czystą technologicznie o ciśnieniu minimum 0,5 bar i korzystając z pięciometrowego odcinka węża elastycznego z okuciami W75, napełniamy cysternę wodą. Po zaholowaniu cysterny do miejsca przeznaczenia, ze szpuli roz­wijamy wymaganą długość węża i umieszczamy wylewkę pistoletu w zbiorniku. Włączamy WOM ciągnika.

Pompa odśrodkowa, napędzana z WOM poprzez multiplikator zwiększający obroty wirnika, pobiera wodę z cysterny i tłoczy ją pod ciśnieniem poprzez złącze obrotowe szpuli i wąż długości 20 m do pistoletu z zaworem odcinającym.  Po zamknięciu zaworu pistoletu, wzrastające ciśnienie w wężu, otworzy się zawór przele­wowy i obieg wody zostaje zamknięty w obwodzie cysterna-pompa-cysterna aż do momentu wyłączenia WOM.

Wąż na szpulę (9 zwojów) nawijany i układany jest ręcznie. Szpula posiada hamulec i blokadę zabezpieczającą przed samoczynnym rozwijaniem.



Dane techniczne



Długość całkowita                  4800     mm

Instalacja pneumatyczna          0,6     MPa

Szerokość całkowita                1850     mm

Instalacja elektryczna                 12    V

Wysokość całkowita                 2100     mm

Średnica zaczepu                       50     mm

Masa własna                           1200     kg

Masa całkowita                        5000     kg

Obroty WOM na pompę             540     obr/min

Ogumienie                              400/60x15,5

Współpraca z ciągnikiem            0,9    T

nacisk na zaczep                       12    kN

Ciśnienie w oponach                  0,2    MPa

Pojemność zbiornika                  4000    l

Wydajność pompy                     600     l/min

Wysokość podnoszenia               63     m

Długość węża                        20    m

ŁUKOMET
T430, 507-5
Wysokość podnoszenia [m]
63
Obroty WOM [obr/min]
540
Wydajność pompy [l/min]
600
Pojemność zbiornika [ltr]
4000

Aby uzyskać szczegółowe informacje na temat cen naszych produktów, prosimy o kontakt poprzez formularz na stronie lub wysłanie wiadomości e-mail na adres lukomet@lukomet.pl.

Odpowiemy tak szybko, jak to możliwe, podając indywidualną ofertę.
