Mobilna Stacja Pomiaru Wietrzności ŁUKOWIETRZ

Przeznaczenie

MSPW przeznaczona jest do pomiaru i rejestracji parametrów wietrzności koniecznych do oceny przydatności terenu pod budowę elektrowni wiatrowych. Zainstalowane na słupowym maszcie urządzenia mierzą i rejestrują: prędkość wiatru - na trzech wysokościach, kierunek wiatru - na dwóch wysokościach, temperaturę, ciśnienie atmosferyczne. Niezwiązany z gruntem, niekotwiczony, mobilny, ŁUKOWIETRZ przeznaczony jest dostawiania bez zezwoleń budowlanych podobnie jak samochodowy dźwig, strażacka drabina, wzwyżka czy żaglowiec.

Budowa

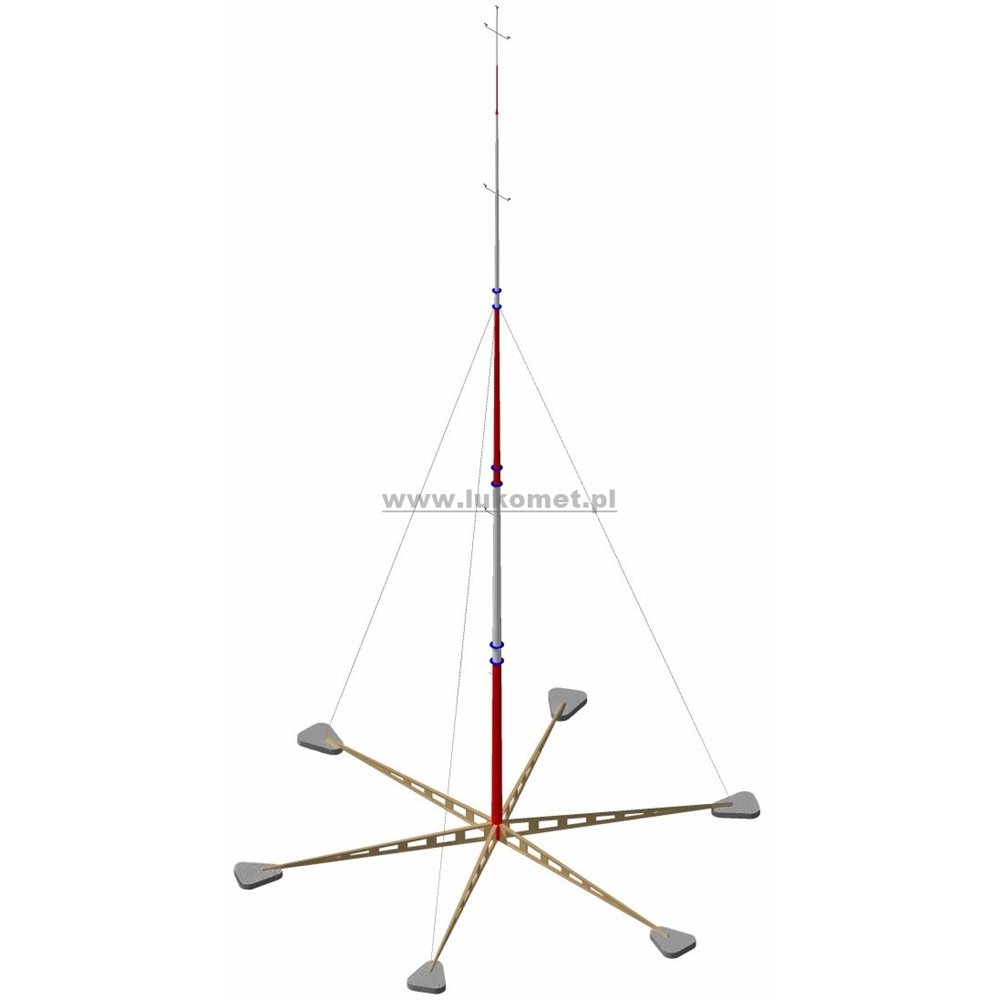

ŁUKOWIETRZ to stalowa konstrukcja wykonana na bazie wielokątnych, stożkowych profili spawanych i ocynkowana ogniowo. Słup pionowy to kilka kilkunastometrowych wielokątnych stożków o zmiennej grubości ścianki, nasadzonych jeden na drugi co zapewnia im współosiowość i sztywność. Najniższy najpotężniejszy stożek ma wspawaną tarczę >stanowiącą jego podstawę. Do tarczy mocowane są łapy podporowe wsparte końcami na podkładach balastowych.

Sposób użytkowania

ŁUKOWIETRZ transportowany jest na standardowej naczepie holowanej ciągnikiem siodłowym z nabudowanym HDS-em. Na dnie naczepy ułożone są na płasko żelbetowe podkłady. Na podkładach przewożone są oddzielnie: stożkowe elementy masztu nasadkowego i łapy podporowe. W oddzielnych skrzyniach przewożone są narzędzia i sprzęt montażowy oraz elementy złączne, linki, wciągarka, wysięgniki, siatka oraz aparatura pomiarowo-zasilająca.

O zamiarze postawienia stacji powiadamiane jest lotnictwo wojskowe i cywilne z podaniem współrzędnych. Na miejscu ustawienia wytyczone zostają place pod położenie podkładów. Według szablonu i pod niwelator, ręcznie (łopatą i szpadlem) zostaje zniwelowany i zawibrowany grunt a jeśli to konieczne zostaje wykonana kilkucentymetrowa podsypka piaskowa. Z zajmowanego placu o powierzchni 400 m² nie musi być usunięte zakrzaczenie ale koniecznym jest przygotowanie dojazdu dla ciągnika siodłowego i dźwigu. HDS-em, lub ładowarką teleskopową należy z naczepy zdjąć skrzynie i elementy stalowe. Zdjąć jako ostatni i postawić na kobyłkach montażowych na środku placu - pierwszy element masztu z tarczą. Zdjąć z naczepy i położyć na swoim miejscu wszystkie podkłady betonowe. Wstawić na swoje miejsce i skręcić śrubami łapy podporowe do tarczy pierwszego już stojącego elementu masztu. Na ziemi (na leżąco) zmontować cały maszt - zamontować linki, wysięgniki i część osprzętu pomiarowego. Wysokim dźwigiem nasadzić zmontowany maszt na pierwszy element. Śrubami łap wyregulować pion masztu i wyrównać naciski na poszczególne podkłady. do końców łap zamontować i naprężyć wanty stabilizujące maszt. Korzystając z zamontowanych na stałe; wciągarki, bloczka, liny i uprzęży - można dokonać inspekcji, montażu lub regulacji elementów na całej wysokości słupa. Korzystając z zamocowań w podkładach wykonać ogrodzenie siatką. Sprawdzić poprawność działania aparatury. Wystartować rejestrację pomiarów.

Po zakończeniu okresu rejestracji przystąpić do demontażu stacji w kolejności odwrotnej jak wyżej. Całą stację zapakować na naczepę i przetransportować na nowe stanowisko.

Dane techniczne

Wszelkie prawa zastrzeżone dla ŁUKOMET Krzysztof Łuszczyk

Zgłoszone do UP RP dn 19.09.2008r
