Pierścień zamykający A
UB13.D202
Przeznaczenie i zakres stosowania
Pierścień zamykający typu A jest częścią deszczownianego szybkozłącza dźwigniowego typu A UB13.D201. Tak jak całe szybkozłącze zaprojektowane zostały głównie z myślą o mobilnych urządzeniach nawadniających i odwadniających. Szeroko wykorzystywane również w wodociągach i kanalizacji, w budownictwie drogowym, górnictwie, ratownictwie. Pierścień zamykający jest luźnym elementem obsadzonym na części męskiej szybkozłącza dla zaczepiania haków wytłoczki kielichowej i zapięcia całego szybkozłącza.
Konstrukcja i kompletacja
Wykonywany jest na prasie z blachy cienkościennej ze stali spawalnej o polskim odpowiedniku ST3S. Odpowiednio ukształtowany kielich umożliwia precyzyjne obsadzenie wewnątrz wytłoczki kulowej UB13.D203 ze swobodą przegubowego odchylenia od osi. Zewnętrzny kształt kielicha pozwala na zaczepienie haków wytłoczki kielichowej UB13.D204. Wyrób importowany z Włoch.
|

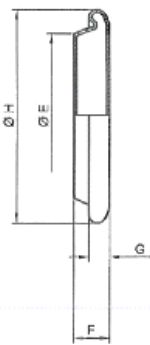

Numer katalogowy
|
Wymiary
|
Gr. ścianki
[mm]
|
Waga
[kg]
|
|||
|
ØE
|
F
|
G
|
ØH
|
|||
|
UB13.D202.150
|
175
|
35
|
21
|
231
|
2,5
|
1,50
|
|
UB13.D202.200
|
220
|
47
|
28
|
290
|
4
|
2,31
|
|
UB13.D202.250
|
283
|
63
|
37
|
358
|
4,5
|
3,70
|
|
UB13.D202.300
|
342
|
69
|
42
|
446
|
5
|
6,10
|
Aby uzyskać szczegółowe informacje na temat cen naszych produktów, prosimy o kontakt poprzez formularz na stronie lub wysłanie wiadomości e-mail na adres lukomet@lukomet.pl.
Odpowiemy tak szybko, jak to możliwe, podając indywidualną ofertę.
