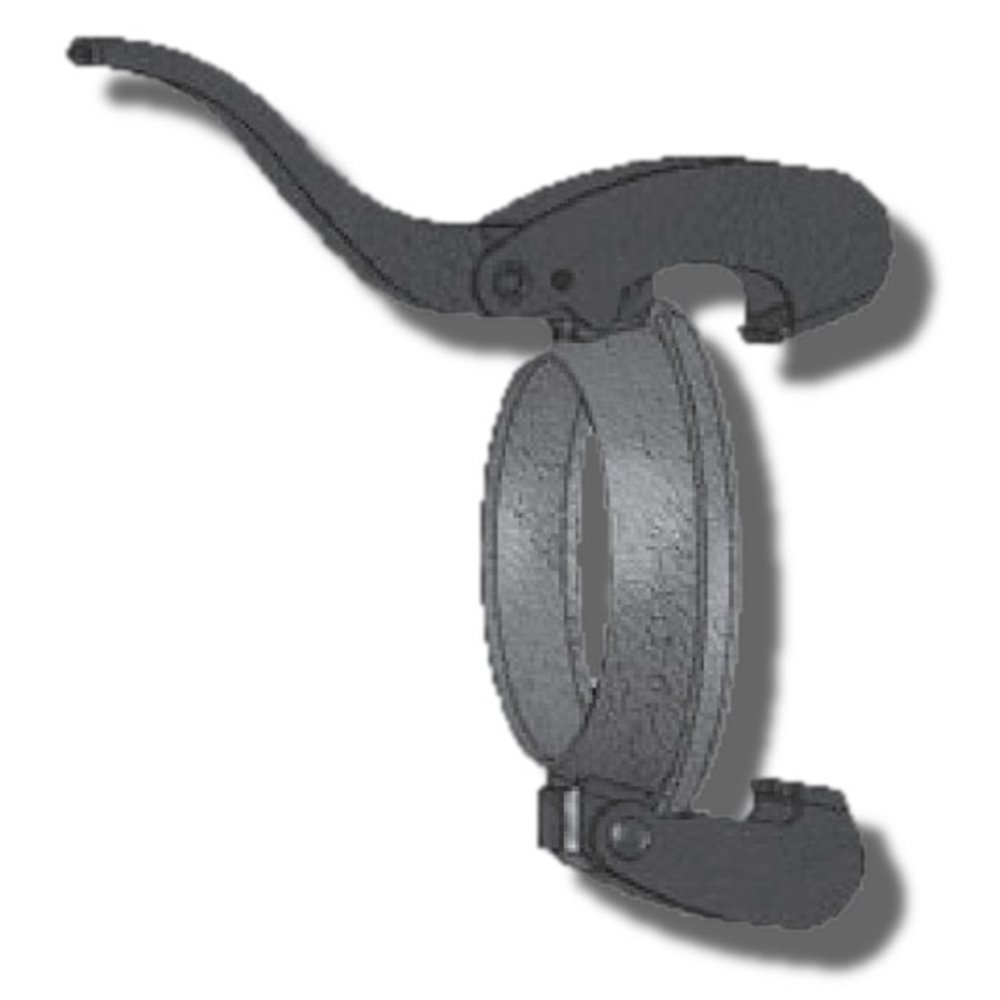

Pierścień zamykający typu BAUER
UB11.D304
Przeznaczenie i zakres stosowania
Pierścień zamykający jest częścią zamienną deszczownianego szybkozłącza dźwigniowego typu BAUER UB11.D301, Tak jak całe szybkozłącze zaprojektowane zostały głównie z myślą o mobilnych urządzeniach nawadniających i zagospodarowaniu gnojowicy. Szeroko wykorzystywane również w wodociągach i kanalizacji, w budownictwie drogowym, górnictwie, ratownictwie. Przeznaczony jest do pracy z wytłoczką kulową UB11.D303 w celu spięcia z wytłoczką kielichową UB11.D302.
Konstrukcja i kompletacja
Pierścień zamykający wraz z wytłoczką kielichową BAUER jest elementem aktywnym w momencie spinania szybkozłącza - występuje zazwyczaj na końcu elementu, z kierunkiem przepływu. Wykonywany jest na prasie z blachy cienkościennej ze stali spawalnej o polskim odpowiedniku ST3S. Składa się z następujących elementów: pierścienia 4, dźwigni 9, haka większego 7, haka mniejszego 8. Elementy połączone są ze sobą nitami stalowymi 5, 6. Odpowiednio ukształtowany wewnętrzny kształt sferyczny pierścienia pozwala na równomierne obsadzenie i przeniesienie obciążeń poprzez haki na wytłoczkę kielichową. Odpowiednio zamocowana do pierścienia dźwignia ściągająca większy haku w momencie spinania zapewnia lekkie i pewne zamknięcie nawet przy szybkozłączu o największym wymiarze. Wyrób importowany z Włoch.
|
Numer katalogowy
|
Typ pierścieni
|

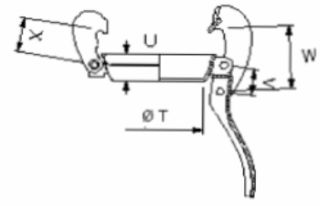

Wymiary
|
Waga
[kg]
|
||||
|
fT
|
U
|
W
|
V
|
X
|
|||
|
UB11.D304.50
|
HK50
|
62
|
20
|
60
|
26
|
36
|
0,42
|
|
UB11.D304.76
|
HK76
|
87
|
25
|
75
|
30
|
47
|
1,08
|
|
UB11.D304.89
|
HK89
|
112
|
32
|
90
|
35
|
54
|
1,40
|
|
UB11.D304.108
|
HK108
|
132
|
40
|
93
|
39
|
54
|
1,80
|
|
UB11.D304.133
|
HK133
|
-
|
50
|
105
|
41
|
66
|
3,05
|
|
UB11.D304.159
|
HK159
|
-
|
62
|
117
|
50
|
67
|
4,05
|
|
UB11.D304.194
|
HK194
|
-
|
78
|
117
|
50
|
67
|
6,10
|
Aby uzyskać szczegółowe informacje na temat cen naszych produktów, prosimy o kontakt poprzez formularz na stronie lub wysłanie wiadomości e-mail na adres lukomet@lukomet.pl.
Odpowiemy tak szybko, jak to możliwe, podając indywidualną ofertę.
