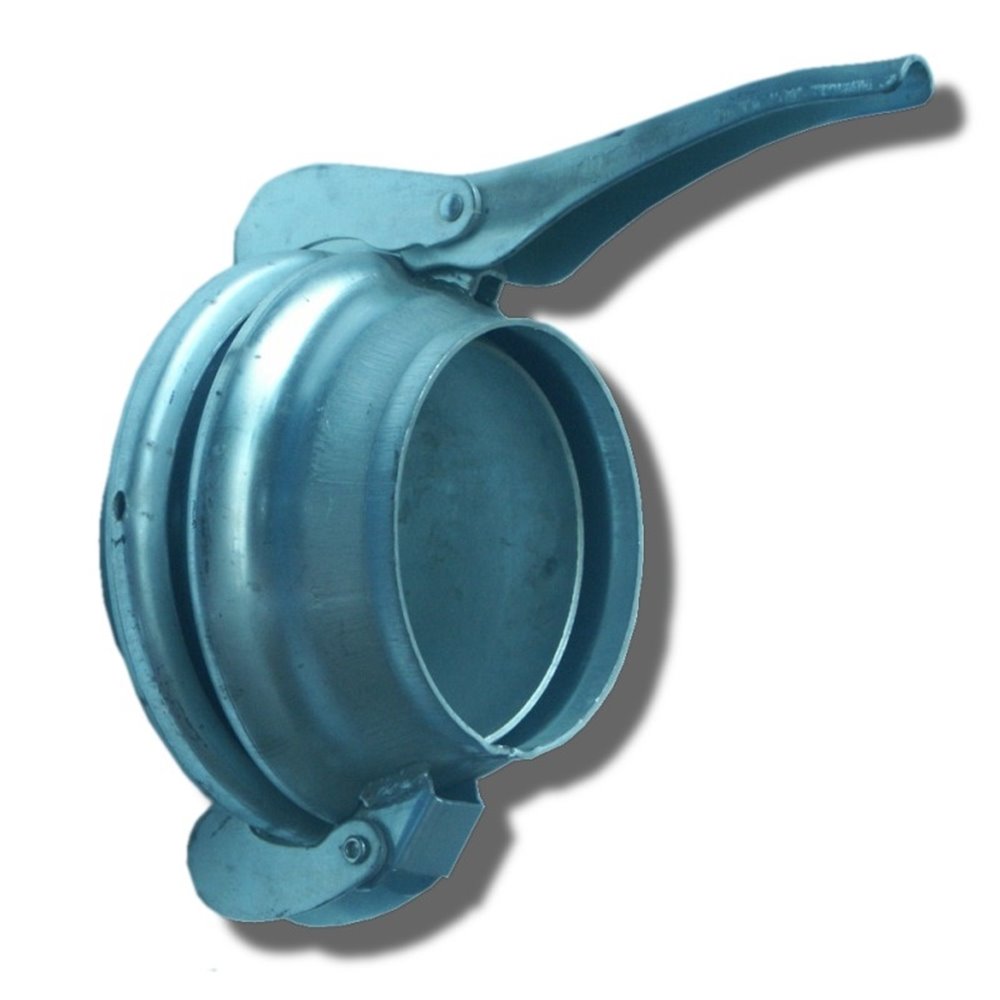

Szybkozłącza dźwigniowe typu A
UB13.D201
Przeznaczenie i zakres stosowania
Deszczowniane szybkozłącza dźwigniowe typu A stosowane są tam gdzie wymagana jest pełna szczelność połączenia błyskawicznie montowanego i demontowanego jednym ruchem ręki. Zaprojektowane zostały głównie z myślą o mobilnych urządzeniach nawadniających i odwadniających. Ponadto szeroko wykorzystywane są w wodociągach i kanalizacji, w budownictwie drogowym, górnictwie, ratownictwie. Mogą służyć do łączenia rur transportujących wodę, sprężone gazy, spaliny, muł, zaprawę murarską, fekalia, szlam, ropopochodne, pneumatycznego transportu materiałów sypkich i wielu innych. Przy użyciu specjalnej uszczelki odporne na temperaturę do 110 OC. Zapewniają swobodę zmiany kierunku łączonych elementów w zakresie kilkunastu stopni. Zakres dostępnych wymiarów 150 – 300 mm czyni je niezastąpionymi w instalacjach szybkozłącznych o dużych przepustowościach.
Konstrukcja i kompletacja

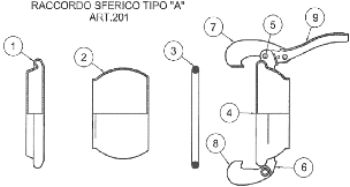

Składa się z czarnych wytłoczek wykonanych na prasie z blach stalowych cienkościennych: pierścienia 1 UB13.D202, kuli 2 UB13.D203, kielicha z zamkami UB13. D204. Kielich z zamkami składa się z wytłoczki kielichowej 4, dwóch haków 7, 8 i dźwigni 9 które są zmontowane ze sobą przy pomocy nitów stalowych 6. Dla wymiaru 300 mm dźwignia jest zdejmowana. Złącze uszczelniane jest poprzez gumowy O-ring 3 UB13.D205 obsadzony w części kielichowej. Standardowo kompletowana jest uszczelka do wody na niską temperaturę pracy. Na zamówienie uszczelka olejoodporna. Wyrób importowany z Włoch.
|
Numer. kat.
|
Średnica
[mm]
|

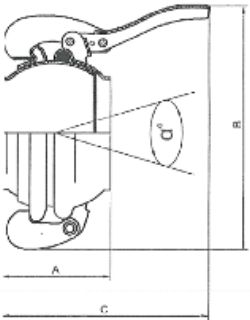

Wymiary ogólne
[mm]
|
Max. ciśnienie robocze
[bar]
|
Kąt artykul.
[O]
|
Waga
[kg]
|
||
|
A
|
B
|
C
|
|||||
|
UB13.D201.150
|
150
|
147
|
290
|
270
|
9
|
28
|
4,35
|
|
UB13.D201.200
|
200
|
170
|
360
|
390
|
8
|
14
|
10,15
|
|
UB13.D201.250
|
250
|
230
|
510
|
390
|
5
|
16
|
15,00
|
|
UB13.D201.300
|
300
|
260
|
650
|
640
|
4
|
16
|
28,80
|
Aby uzyskać szczegółowe informacje na temat cen naszych produktów, prosimy o kontakt poprzez formularz na stronie lub wysłanie wiadomości e-mail na adres lukomet@lukomet.pl.
Odpowiemy tak szybko, jak to możliwe, podając indywidualną ofertę.
