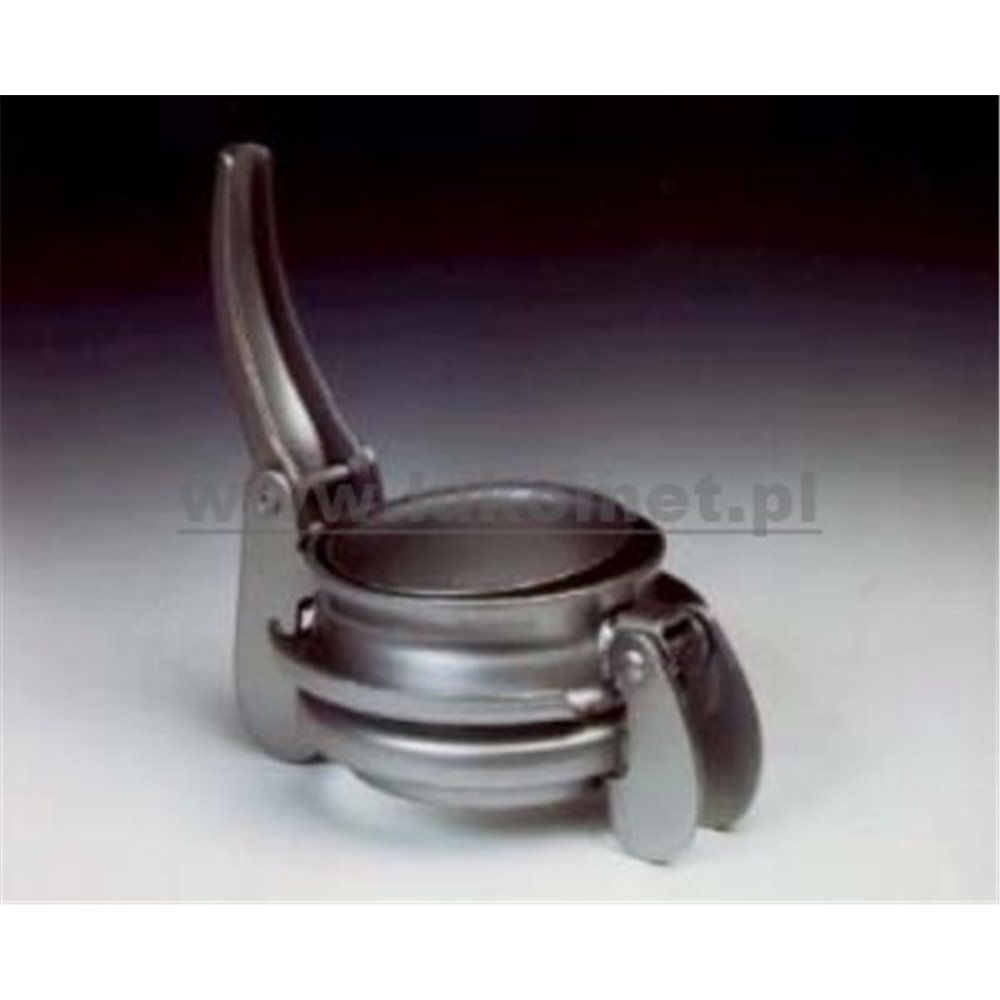

Szybkozłącza dźwigniowe typu BAUER
UB11.D301
Przeznaczenie i zakres stosowania
Deszczowniane szybkozłącza dźwigniowe typu BAUER stosowane są tam gdzie wymagana jest pełna szczelność połączenia błyskawicznie montowanego i demontowanego jednym ruchem ręki. Zaprojektowane zostały głównie z myślą o mobilnych urządzeniach nawadniających i zagospodarowaniu gnojowicy. Ponadto szeroko wykorzystywane są w wodociągach i kanalizacji, w budownictwie drogowym, górnictwie, ratownictwie . Mogą służyć do łączenia rur transportujących wodę, sprężone gazy, spaliny, muł, zaprawę murarską, fekalia, szlam, ropopochodne, pneumatycznego transportu materiałów sypkich i wielu innych. W wykonaniu kwasoodpornym odpowiednie dla przemysłu spożywczego, farmaceutycznego i chemicznego.
Przy użyciu specjalnej uszczelki odporne na temperaturę do 110oC. Zapewniają swobodę zmiany kierunku łączonych elementów w zakresie kilkunastu stopni.
Są najczęściej stosowanym rodzajem połączeń deszczownianych przez ŁUKOMET.
Konstrukcja i kompletacja

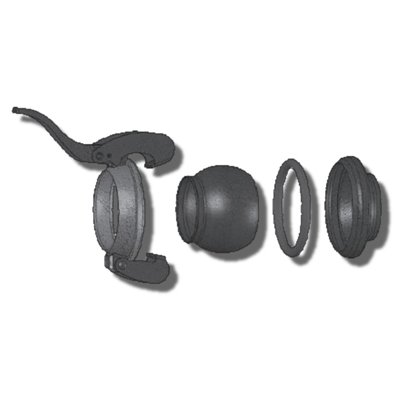

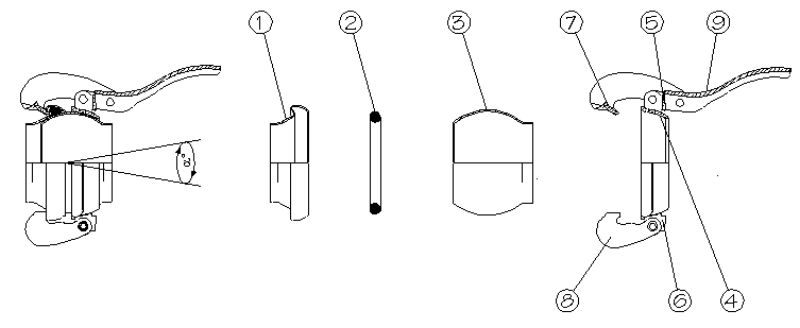

Wyrób importowany z Włoch. Składa się z czarnych wytłoczek wykonanych na prasie z blach stalowych cienkościennych: kielicha 1 UB11.D302, kuli 3 UB11.D303, pierścienia zamykającego 5 UB11. D304. Pierścień zamykający składa się z pierścienia 4, dwóch haków 7, 8 i dźwigni 9 które są zmontowane ze sobą przy pomocy nitów stalowych 6. Rzadko stosuje się zawleczkę zabezpieczającą przed odmykaniem się dźwigni. Uszczelniane jest poprzez gumowy O-ring 2 UB11.D305 obsadzony w części kielichowej. Standardowo kompletowana jest uszczelka do wody na niską temperaturę pracy. Na zamówienie uszczelka olejoodporna.
|
Numer. kat.
|
Średnica
[mm]
|
Wymiary ogólne
[mm]
|
Max. ciśnienie robocze
[bar]
|
Kąt artykul.
[O]
|
Waga
[kg]
|
||
|
A
|
B
|
C
|
|||||
|
UB11.D301.50
|
50
|
68
|
155
|
180
|
20
|
30
|
0,700
|
|
UB11.D301.76
|
76
|
87
|
200
|
235
|
20
|
30
|
1,500
|
|
UB11.D301.89
|
89
|
114
|
270
|
240
|
20
|
30
|
2,400
|
|
UB11.D301.108
|
108
|
134
|
300
|
275
|
12
|
30
|
3,300
|
|
UB11.D301.133
|
133
|
119
|
285
|
290
|
12
|
20
|
4,800
|
|
UB11.D301.159
|
159
|
123
|
320
|
340
|
12
|
20
|
6,400
|
|
UB11.D301.194
|
194
|
160
|
390
|
335
|
12
|
20
|
10,800
|
.jpg)
Aby uzyskać szczegółowe informacje na temat cen naszych produktów, prosimy o kontakt poprzez formularz na stronie lub wysłanie wiadomości e-mail na adres lukomet@lukomet.pl.
Odpowiemy tak szybko, jak to możliwe, podając indywidualną ofertę.
