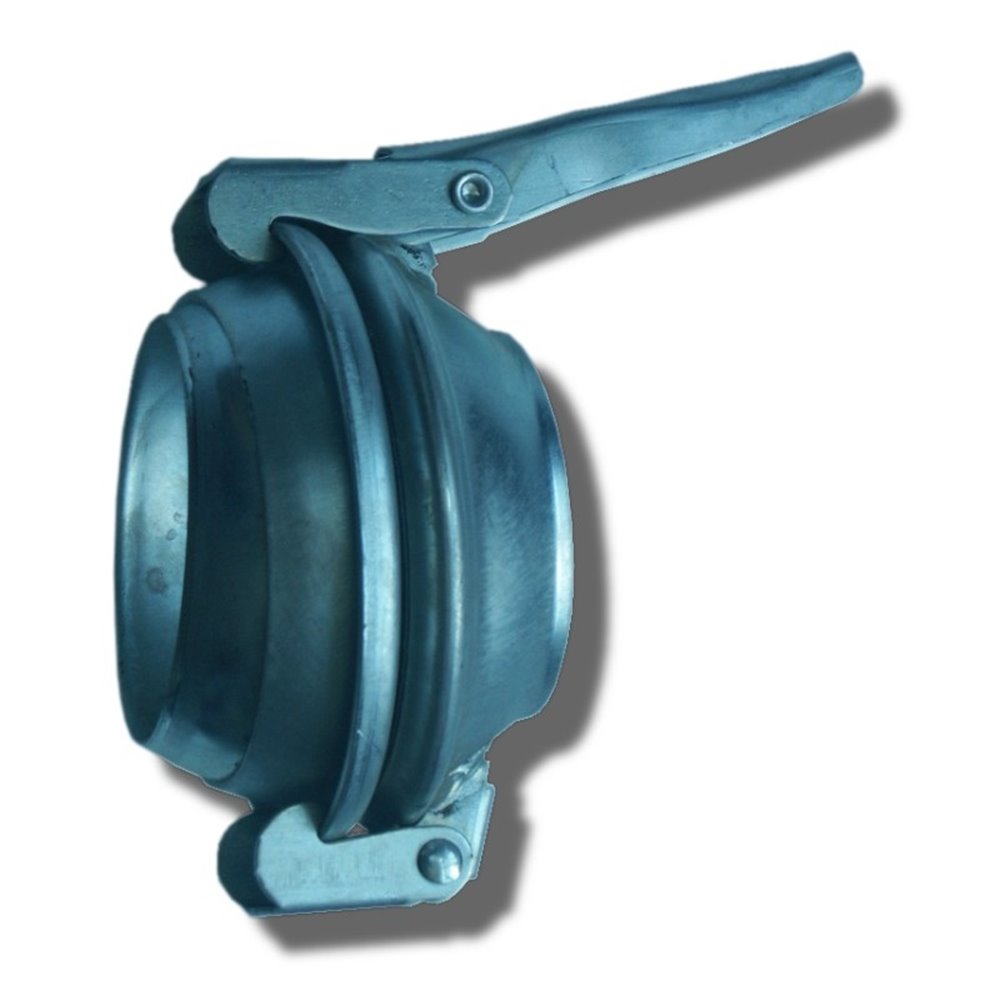

Szybkozłącza dźwigniowe typu D
UB14.D101
Przeznaczenie i zakres stosowania
Deszczowniane szybkozłącza dźwigniowe typu D stosowane są tam gdzie wymagana jest pełna szczelność połączenia błyskawicznie montowanego i demontowanego jednym ruchem ręki. Zaprojektowane zostały głównie z myślą o mobilnych urządzeniach nawadniających i zagospodarowaniu gnojowicy. Ponadto szeroko wykorzystywane są w wodociągach i kanalizacji, w budownictwie drogowym, górnictwie, ratownictwie. Mogą służyć do łączenia rur transportujących wodę, sprężone gazy, spaliny, muł, zaprawę murarską, fekalia, szlam, ropopochodne, pneumatycznego transportu materiałów sypkich i wielu innych. W wykonaniu kwasoodpornym odpowiednie dla przemysłu spożywczego, farmaceutycznego i chemicznego. Przy użyciu specjalnej uszczelki odporne na temperaturę do110oC. Zapewniają swobodę zmiany kierunku łączonych elementów w zakresie kilkunastu stopni. Spośród innych szybkozłączy wyróżnia się lżejszą konstrukcją i niższą ceną zakupu, ale i mniejszą wytrzymałością. Stosowane w mniej odpowiedzialnych połączeniach.
Konstrukcja i kompletacja

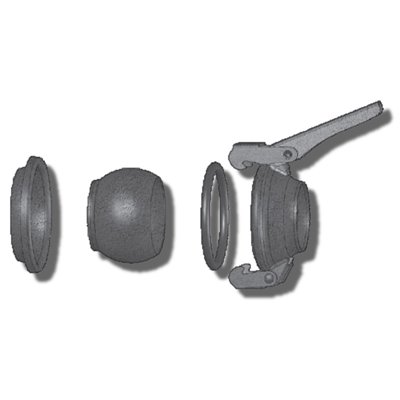

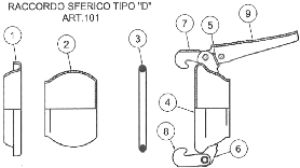

Składa się z czarnych wytłoczek wykonanych na prasie z blach stalowych cienkościennych: pierścienia 1 UB14.D102, kuli 2 UB14.D103, kielicha z zamkami UB14. D104. Kielich z zamkami składa się z wytłoczki kielichowej 4, dwóch haków 7, 8 i dźwigni 9 które są zmontowane ze sobą przy pomocy nitów stalowych 6. Rzadko stosuje się zawleczkę zabezpieczającą przed odmykaniem się dźwigni. Uszczelniane jest poprzez gumowy O-ring 3 UB14.D105 obsadzony w części kielichowej. Standardowo kompletowana jest uszczelka do wody na niską temperaturę pracy. Na zamówienie uszczelka olejoodporna. Wyrób importowany z Włoch.
|
Numer. kat.
|
Średnica
[mm]
|

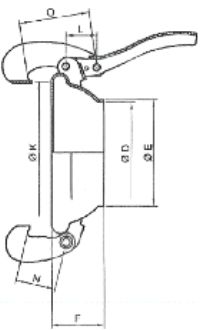

Wymiary ogólne
[mm]
|
Max. ciśnienie robocze
[bar]
|
Kąt artykul.
[O]
|
Waga
[kg]
|
||
|
A
|
B
|
C
|
|||||
|
UB14.D101.50
|
50
|
80
|
140
|
167
|
15
|
26
|
0,65
|
|
UB14.D101.60
|
60
|
97
|
160
|
190
|
10
|
28
|
1,00
|
|
UB14.D101.80
|
80
|
107
|
200
|
238
|
9
|
30
|
1,60
|
|
UB14.D101.100
|
100
|
124
|
220
|
240
|
8
|
28
|
2,00
|
|
UB14.D101.120
|
120
|
128
|
270
|
240
|
7
|
26
|
2,50
|
|
UB14.D101.150
|
150
|
139
|
280
|
250
|
6
|
22
|
4,05
|
Aby uzyskać szczegółowe informacje na temat cen naszych produktów, prosimy o kontakt poprzez formularz na stronie lub wysłanie wiadomości e-mail na adres lukomet@lukomet.pl.
Odpowiemy tak szybko, jak to możliwe, podając indywidualną ofertę.
