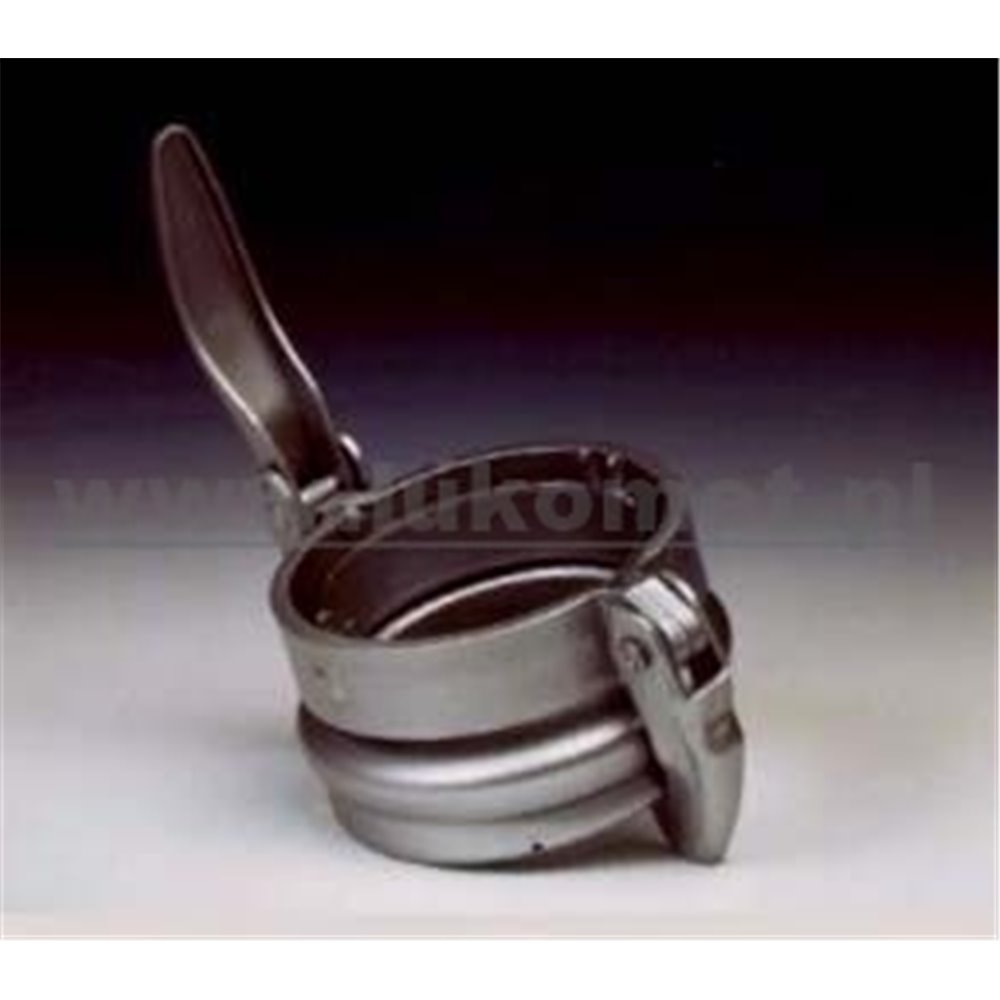

Szybkozłącza dźwigniowe typu PERROT
UB12.D401
Przeznaczenie i zakres stosowania
Deszczowniane szybkozłącza dźwigniowe typu PERROT stosowane są tam gdzie wymagana jest pełna szczelność połączenia błyskawicznie montowanego i demontowanego jednym ruchem ręki. Zaprojektowane zostały głównie z myślą o mobilnych urządzeniach nawadniających i zagospodarowaniu gnojowicy. Ponadto szeroko wykorzystywane są w wodociągach i kanalizacji, w budownictwie drogowym, górnictwie, ratownictwie . Mogą służyć do łączenia rur transportujących wodę, sprężone gazy, spaliny, muł, zaprawę murarską, fekalia, szlam, ropopochodne, pneumatycznego transportu materiałów sypkich i wielu innych. W wykonaniu kwasoodpornym odpowiednie dla przemysłu spożywczego, farmaceutycznego i chemicznego.
Przy użyciu specjalnej uszczelki odporne na temperaturę do 110oC. Zapewniają swobodę zmiany kierunku łączonych elementów w zakresie kilkunastu stopni.
Konstrukcja i kompletacja

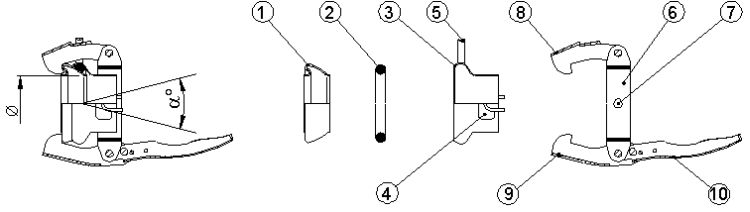

Wyrób importowany z Włoch. Składa się z wytłoczek wykonanych na prasie z blach stalowych cienkościennych: kuli 1 UB12.D402, kielicha 3 UB12.D403, pierścienia zamykającego 7 UB12. D404. Pierścień zamykający składa się z pierścienia 6, dwóch haków 8, 9, dźwigni 10, sworzni mocujących 7. Uszczelniane jest poprzez gumowy O-ring 2 UB12.D405 obsadzony w części kielichowej. Standardowo kompletowana jest uszczelka do wody na niską temperaturę pracy. Na zamówienie uszczelka olejoodporna.
|
Numer. kat.
|
Średnica
[mm]
|
Wymiary ogólne
[mm]
|
Max. ciśnienie robocze
[bar]
|
Kąt artykul.
[O]
|
Waga
[kg]
|
||
|
A
|
B
|
C
|
|||||
|
UB12.D401.50
|
50
|
62
|
230
|
127
|
20
|
30
|
0,900
|
|
UB12.D401.70
|
70
|
82
|
270
|
165
|
20
|
30
|
1,600
|
|
UB12.D401.89
|
89
|
95
|
310
|
195
|
15
|
30
|
2,400
|
|
UB12.D401.108
|
108
|
360
|
235
|
275
|
15
|
30
|
4,100
|
|
UB12.D401.133
|
133
|
125
|
370
|
265
|
13
|
30
|
5,850
|
|
UB12.D401.159
|
159
|
115
|
370
|
310
|
10
|
30
|
7,350
|
Aby uzyskać szczegółowe informacje na temat cen naszych produktów, prosimy o kontakt poprzez formularz na stronie lub wysłanie wiadomości e-mail na adres lukomet@lukomet.pl.
Odpowiemy tak szybko, jak to możliwe, podając indywidualną ofertę.
