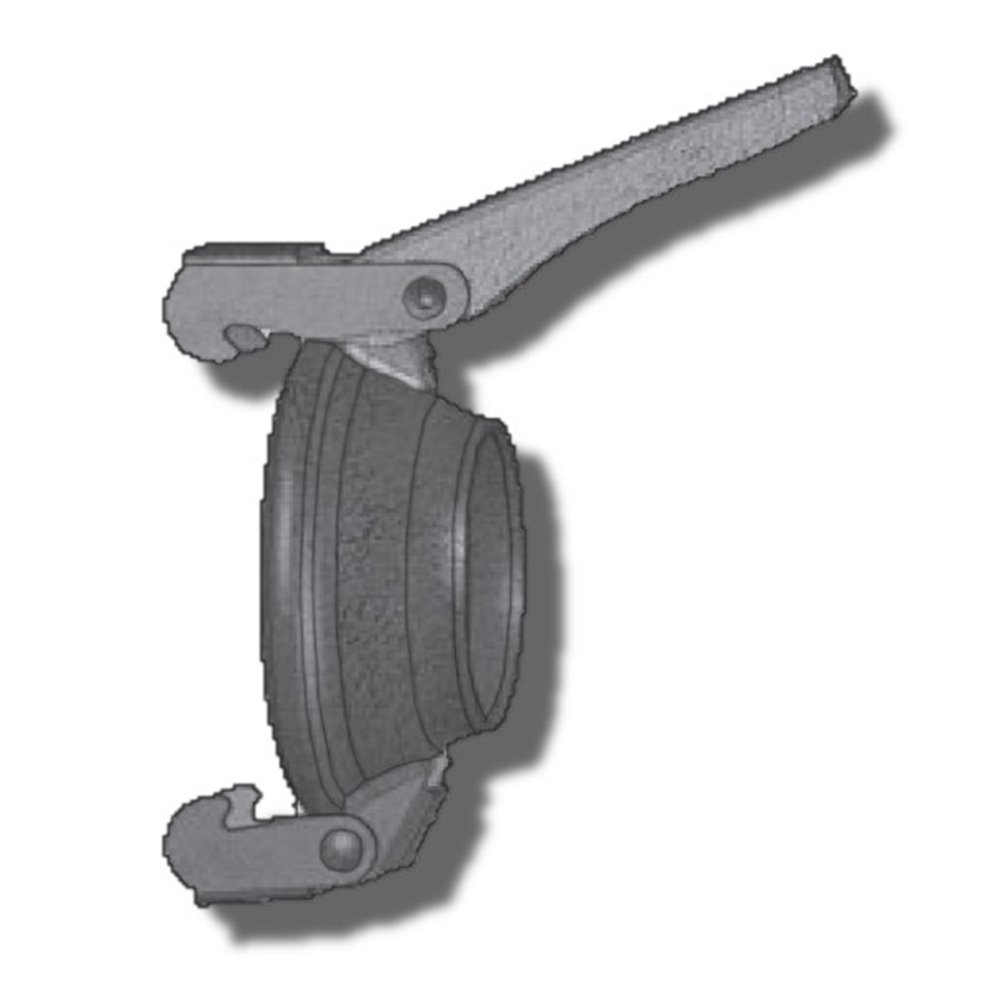

Wytłoczka kielichowa typu A
UB13.D204
Przeznaczenie i zakres stosowania
Wytłoczka kielichowa typu A jest częścią żeńską deszczownianego szybkozłącza dźwigniowego typu BAUER UB13.D201, Tak jak całe szybkozłącze zaprojektowane zostały głównie z myślą o mobilnych urządzeniach nawadniających i odwadniających. Szeroko wykorzystywane również w wodociągach i kanalizacji, w budownictwie drogowym, górnictwie, ratownictwie.
Konstrukcja i kompletacja

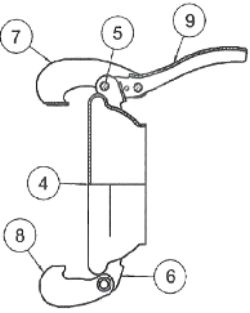

Wytłoczka kielichowa typu A jest elementem aktywnym w momencie spinania szybkozłącza - występuje zazwyczaj na końcu elementu (np. rury , łuku, itp.), z kierunkiem przepływu. Wykonywany jest na prasie z blach cienkościennych ze stali spawalnej o polskim odpowiedniku ST3S. Składa się z następujących elementów: wytłoczki 4, dźwigni 9, haka większego 7, haka mniejszego 8. Elementy połączone są ze sobą nitami stalowymi 5, 6. Odpowiednio ukształtowany wewnętrzny kształt sferyczny wytłoczki pozwala na równomierne obsadzenie wytłoczki kulowej i przeniesienie obciążeń poprzez haki na pierścień zamykający. Odpowiednio zamocowana do wytłoczki dźwignia ściągająca na większym haku w momencie spinania zapewnia lekkie i pewne zamknięcie nawet przy szybkozłączu o największym wymiarze. Dźwignia największego wymiaru (300 mm) jest zdejmowana. W komplecie uszczelka gumowa do wody zimnej. Na życzenie uszczelka olejoodporna. Wyrób importowany z Włoch.
|
Numer katalogowy
|
Typ wytłoczki
|
Wymiary
|
Gr. ścianki
[mm]
|
Waga
[kg]
|
||||||
|
fD
|
fE
|
F
|
fK
|
L
|
N
|
O
|
||||
|
UB13.D204.150
|
A150
|
138
|
144
|
71
|
188
|
28
|
53
|
90
|
3
|
2,35
|
|
UB13.D204.200
|
A200
|
198
|
206
|
98
|
243
|
35
|
60
|
103
|
4
|
4,50
|
|
UB13.D204.250
|
A250
|
238
|
247
|
110
|
302
|
35
|
60
|
103
|
4,5
|
6,0
|
|
UB13.D204.300
|
A300
|
301
|
310
|
129
|
372
|
45
|
70
|
145
|
5
|
14,0
|
Dźwignia wytłoczki UB13.D204.300
Aby uzyskać szczegółowe informacje na temat cen naszych produktów, prosimy o kontakt poprzez formularz na stronie lub wysłanie wiadomości e-mail na adres lukomet@lukomet.pl.
Odpowiemy tak szybko, jak to możliwe, podając indywidualną ofertę.
