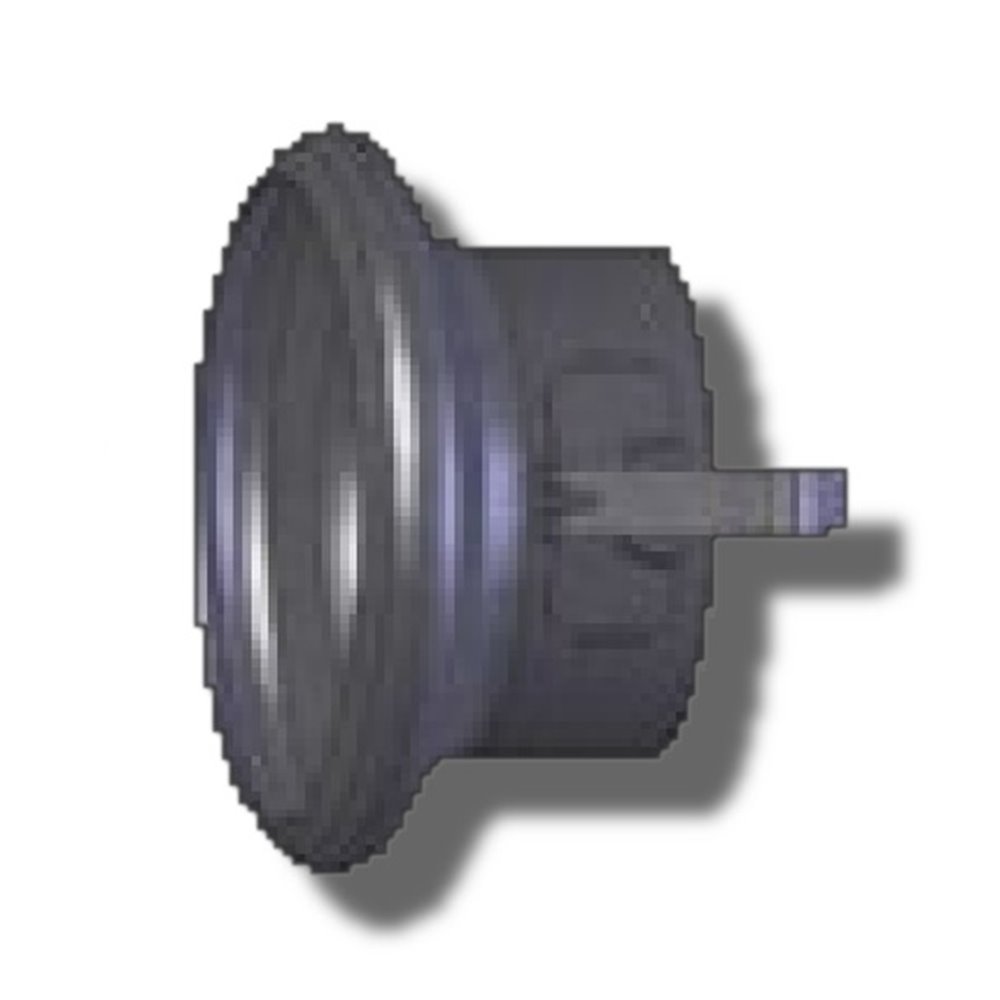

Wytłoczka kielichowa typu PERROT
UB12.D403
Przeznaczenie i zakres stosowania
Wytłoczka typu PERROT jest żeńską częścią deszczownianego szybkozłącza dźwigniowego typu PERROT UB11.D401. Tak jak całe szybkozłącze zaprojektowane zostały głównie z myślą o mobilnych urządzeniach nawadniających i zagospodarowaniu gnojowicy. Szeroko wykorzystywane również w wodociągach i kanalizacji, w budownictwie drogowym, górnictwie, ratownictwie. Wytłoczka jest wspawywana do elementu króćca instalacji stanowiąc mocowanie pierścienia zamykającego i obsadę dla uszczelki szybkozłącza. W urządzeniach nawadniających i w zagospodarowaniu gnojowicy wykorzystywane wytłoczki w zależności od przeznaczenia wykonywane są z trzech rodzajów materiału: ze stali zwykłej, ze stali kwasoodpornej bądź z aluminium. Wytłoczka kielichowa PERROT jest elementem aktywnym w momencie spinania szybkozłącza – zazwyczaj występuje na końcu elementu, zgodnie z kierunkiem przepływu.
Konstrukcja i kompletacja
Wykonywany jest na prasie z blachy cienkościennej ze stali spawalnej o polskim odpowiedniku ST3S. Odpowiednio ukształtowany kielich umożliwia obsadzenie wewnątrz uszczelki gumowej UB11.D305 (w wyposażeniu). Ponadto na bokach wytłoczki wspawane są gniazda z zabezpieczeniem do zamocowania pierścienia zamykającego spinającego całe szybkozłącze. Wyrób importowany z Włoch.
|
Numer katalogowy
|
Wymiary
|
Waga
[kg]
|
|||
|
fM
|
N
|
fO
|
P
|
||
|
UB12.D403.50
|
50
|
20
|
85
|
47
|
0,20
|
|
UB12.D403.76
|
70
|
30
|
108
|
65
|
0,35
|
|
UB12.D403.89
|
89
|
35
|
136
|
67
|
0,53
|
|
UB12.D403.108
|
108
|
40
|
161
|
80
|
0,91
|
|
UB12.D403.133
|
133
|
45
|
188
|
95
|
1,30
|
|
UB12.D403.159
|
159
|
35
|
233
|
85
|
1,63
|
Aby uzyskać szczegółowe informacje na temat cen naszych produktów, prosimy o kontakt poprzez formularz na stronie lub wysłanie wiadomości e-mail na adres lukomet@lukomet.pl.
Odpowiemy tak szybko, jak to możliwe, podając indywidualną ofertę.
