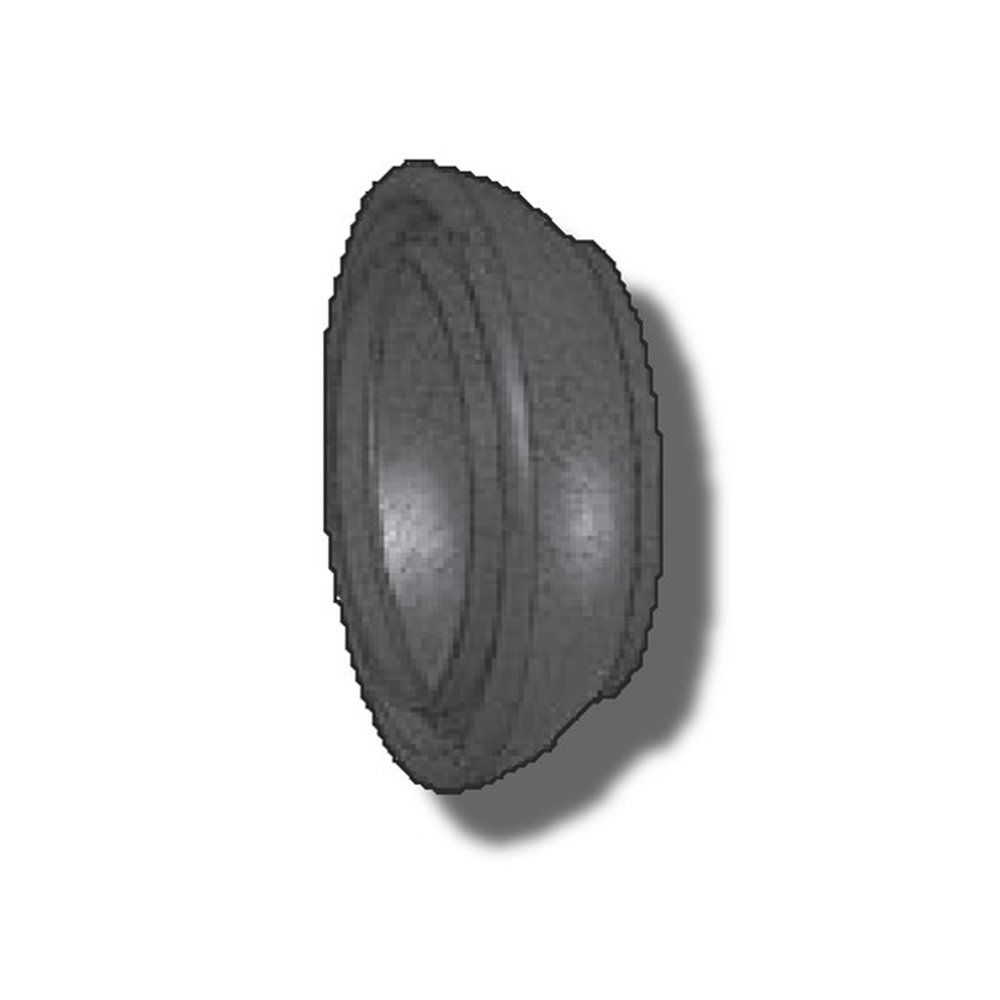

Wytłoczka kulowa PERROT
UB12.D402
Przeznaczenie i zakres stosowania
Wytłoczka ta jest częścią męską deszczownianego szybkozłącza dźwigniowego typu PERROT UB12.D401. Tak jak całe szybkozłącze zaprojektowane zostały głównie z myślą o mobilnych urządzeniach nawadniających i zagospodarowaniu gnojowicy. Szeroko wykorzystywane również w wodociągach i kanalizacji, w budownictwie drogowym, górnictwie, ratownictwie. W urządzeniach nawadniających i zagospodarowaniu gnojowicy wykorzystywane są wszystkie trzy rodzaje wykonania tej wytłoczki ze stali zwykłej, ze stali kwasoodpornej i z aluminium.
Konstrukcja i kompletacja
Wytłoczka kulowa PERROT jest elementem pasywnym w momencie spinania szybkozłącza – występuje zazwyczaj na początku spinanego elementu, naprzeciw kierunku przepływu. Wykonywana jest na prasie z blachy cienkościennej ze stali spawalnej o polskim odpowiedniku ST3S. Odpowiednio ukształtowany powierzchnia sferyczna umożliwia zarówno szczelne dopasowanie do wytłoczki kielichowej jak też pozwala na równomierne obsadzenie i przeniesienie obciążeń z pierścienia zamykającego spinającego całe złącze,nawet przy odchyleniu od osi przepływu o 15º. Powierzchnie styku wytłoczki kulowej i kielichowej uszczelnione są oringiem gumowym (w komplecie z wytłoczką kielichową). Wyrób importowany z Włoch.
|
Numer katalogowy
|

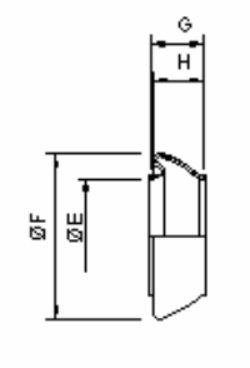

Wymiary
|
Waga
[kg]
|
|||
|
ØE
|
F
|
G
|
H
|
||
|
UB12.D402.50
|
50
|
76
|
34
|
33
|
0,15
|
|
UB12.D402.70
|
70
|
103
|
46
|
41
|
0,27
|
|
UB12.D402.89
|
89
|
133
|
49
|
46
|
0,40
|
|
UB12.D402.108
|
108
|
154
|
50
|
44
|
0,68
|
|
UB12.D402.133
|
133
|
179
|
54
|
49
|
0,97
|
|
UB12.D402.159
|
159
|
210
|
61
|
54
|
1,22
|
Aby uzyskać szczegółowe informacje na temat cen naszych produktów, prosimy o kontakt poprzez formularz na stronie lub wysłanie wiadomości e-mail na adres lukomet@lukomet.pl.
Odpowiemy tak szybko, jak to możliwe, podając indywidualną ofertę.
