Szybkozłącza bagnetowe SWIFT
UB27
Przeznaczenie
Szybkozłącze bagnetowy SWIFT (typ GEKA) nadaje się do wszelkiego rodzaju zastosowań w rolnictwie, przemyśle i inżynierii. Do ciśnieniowych połączeń elementów małych średnic, wszędzie tam gdzie potrzebny jest łatwy i szybki montaż i demontaż. Do cieczy chemicznie nieagresywnych w zakresie od -10°C do +90°C. Firma ŁUKOMET stosuje szybkozłącza bagnetowe SWIFT do połączeń zraszaczy i w osprzęcie uzupełniającym maszyn. Szybkozłącza tego typu w wielu przypadkach zapewniają wystarczająco szczelne i wytrzymałe połączenie na ciśnienie do 16 Atm.
Budowa
- odlew mosiężny ze stopu CW617N
- uszczelka z gumy NBR
Szybkozłącze kompatybilne z GEKA. Gwint rurowy zgodnie z ISO228/1. Samo szybkozłącze jest jednakowe dla wszystkich wymiarów przyłącza gwintowanego od ½” do 1”½. W ten sposób można łączyć ze sobą różne kształtki posiadające szybkozłącze SWIFT dla uzyskania wygodnych przejść.
Dane techniczne

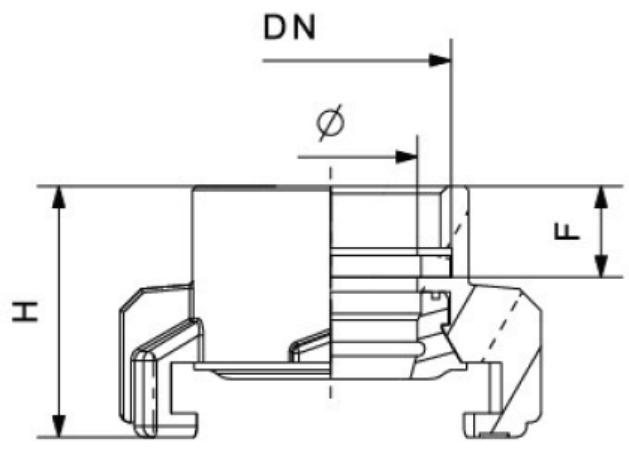

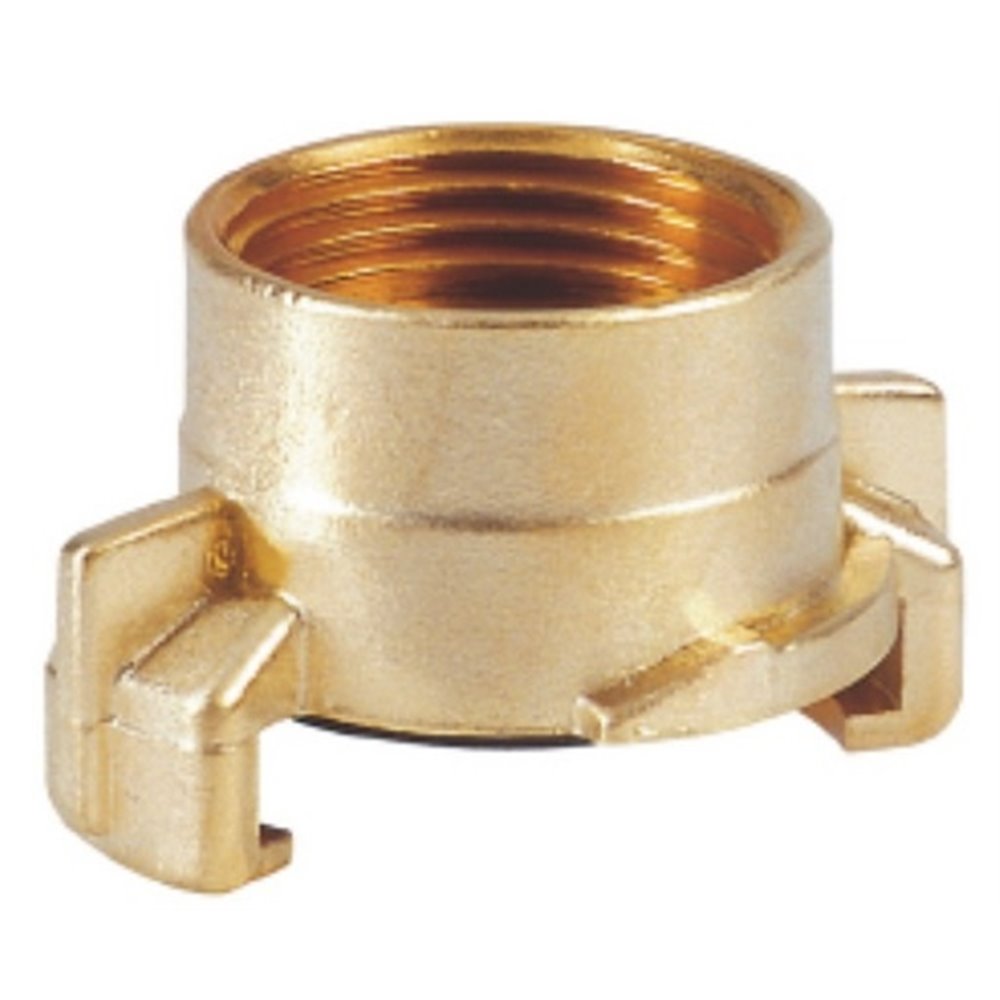

Szybkozłącze z gwintem żeńskim
|
Nr katalogowy
|
DN
[cal]
|
Ø
[mm]
|
H
[mm]
|
F
[mm]
|
Waga
[g]
|
|
UB27,3300,1/2
|
½”
|
15
|
32
|
10
|
91
|
|
UB27,3300,3/4
|
¾”
|
20
|
34
|
11
|
95
|
|
UB27,3300,1
|
1”
|
24
|
35
|
12,5
|
103
|
|
UB27,3300,114
|
1” ¼
|
24
|
41
|
13
|
145
|
|
UB27,3300,112
|
1” ½
|
24
|
41
|
13
|
164
|

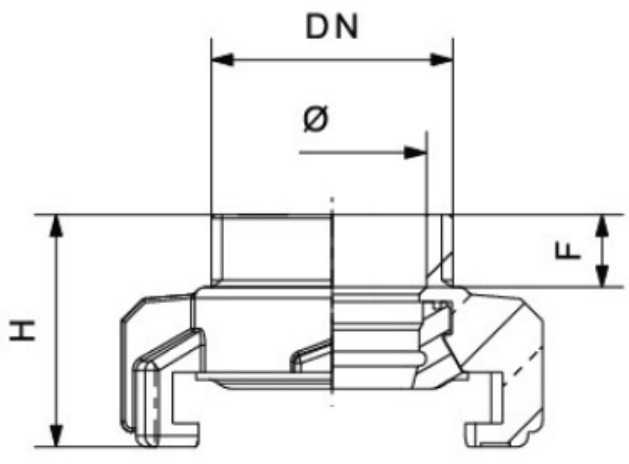

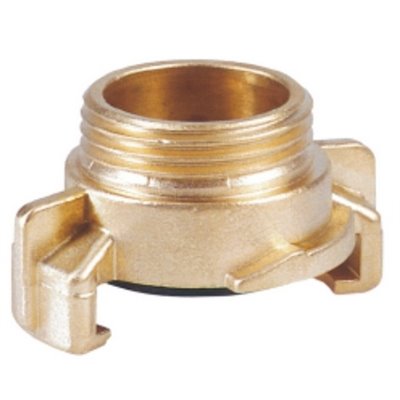

Szybkozłącze z gwintem męskim
|
Nr katalogowy
|
DN
[cal]
|
Ø
[mm]
|
H
[mm]
|
F
[mm]
|
Waga
[g]
|
|
UB27,3301,1/2
|
½”
|
15
|
32
|
10
|
89
|
|
UB27,3301,3/4
|
¾”
|
20
|
32
|
10
|
92
|
|
UB27,3301,1
|
1”
|
24
|
32
|
10
|
93
|
|
UB27,3301,114
|
1” ¼
|
24
|
41
|
17
|
136
|
|
UB27,3301,112
|
1” ½
|
24
|
41
|
17
|
163
|
Aby uzyskać szczegółowe informacje na temat cen naszych produktów, prosimy o kontakt poprzez formularz na stronie lub wysłanie wiadomości e-mail na adres lukomet@lukomet.pl.
Odpowiemy tak szybko, jak to możliwe, podając indywidualną ofertę.
