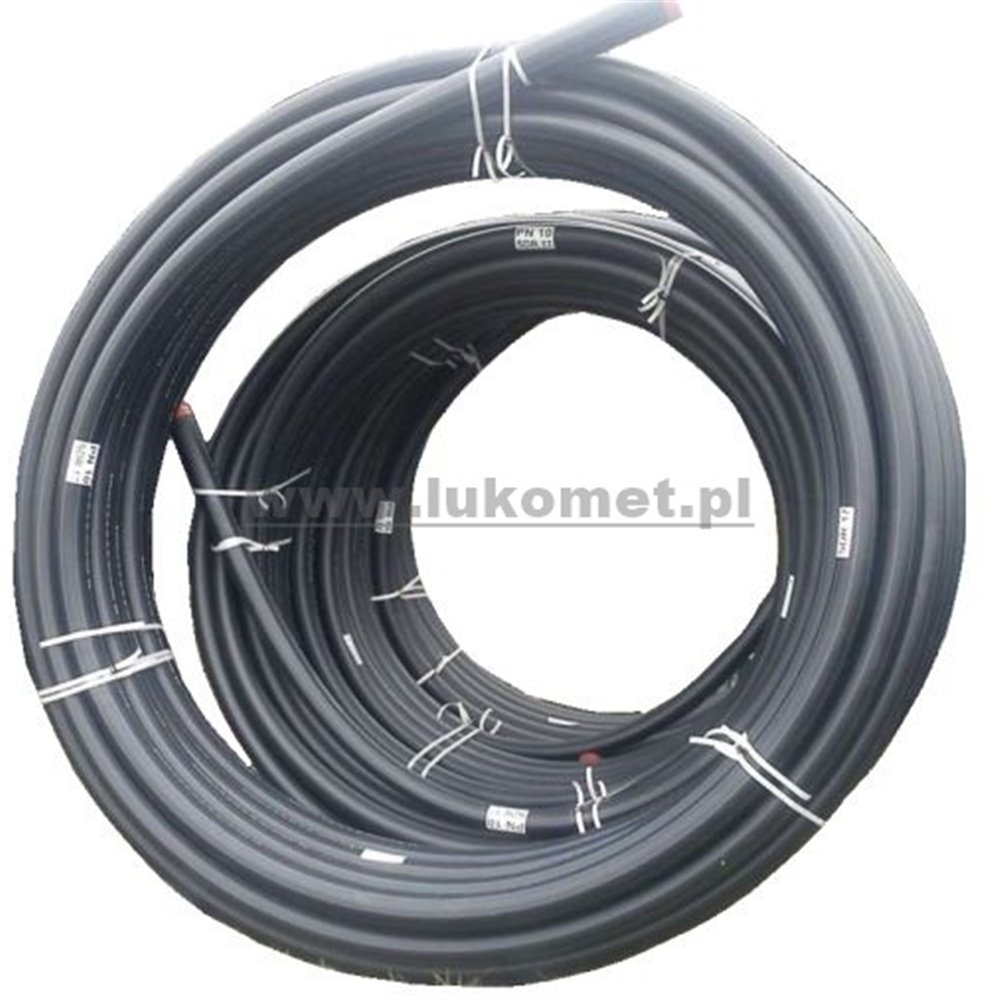

Rury ciśnieniowe z PEHD PE100
UF21,2
Przeznaczenie i zakres stosowania
Rury te przeznaczone są do instalacji i sieci wodociągowych, do transportu wody zimnej w zakresie temperatur 0oC – 40oC, oraz innych mediów chemicznie i mechanicznie nieagresywnych. Rury PE doskonale nadają się do budowy deszczownianych linii przesyłowych, łączących pompownię z deszczownią, ich podziemnych odcinków tłocznych. Są twardsze trudniej zwijalne od rur PEHD PE80. Są lekkie, trwałe, nie ulegają korozji chemicznej, nieszkodliwe dla środowiska naturalnego, dzięki gładkości powierzchni dają małe opory przepływu, dodrze znoszą długotrwałe naprężenia. Są odporne na działanie promieni słonecznych (UV) i mrozu, ale najlepiej je przykrywać ziemią. Najkorzystniejsza relacja ceny do wytrzymałości w rurach PE.
Budowa i montaż
Rury produkowane są z pierwotnego surowca (granulatu) polietylenu klasy PE 100. Surowiec zawiera dodatki w postaci antyutleniaczy, stabilizatorów, pigmentów niezbędnych dla zapewnienia odpowiednich właściwości mechanicznych rur i odpowiedniej zgrzewalności. Produkowane są w zakresie średnic od 32 do 400 mm. Mniejsze średnice są w zwojach (tabela), większe w sztangach 12 m. Wykonywane są z trzykrotnym zapasem bezpieczeństwa względem ciśnienia roboczego. Na powierzchni rury umieszczone są napisy identyfikujące z powtarzalnością co 1 m. Rury mogą być zgrzewane doczołowo, zgrzewane przy pomocy złączy elektrooporowych lub łączone mechanicznie przy pomocy łączników zaciskowych. ŁUKOMET do łączenia wykorzystuje własnej produkcji elementy stalowe wciskane na gorąco w rurę i zaciskane opaską z zewnątrz. Do nawodnień ŁUKOMET najczęściej stosuje szereg wymiarowy SDR 17. Rury wykonane są według normy PN-EN 12201-2. Posiadają aprobatę techniczną atest higieniczny dla wody pitnej HK/W/0309/01/2008 od PZH. Występują najczęściej w kolorze czarnym z niebieskim paskiem.
|
Nr katalogowy
|
Szereg wymiar.
|
Ciśnienie pracy
[MPa]
|
Średnica zewn.
[mm]
|
Grubość ścianki
[mm]
|
Masa
[kg/mb]
|
Zwoje
[mb]
|
|
UF21,2,32x2,0
|
SDR 17
|
1,0
|
32
|
2,0
|
0,20
|
200
|
|
UF21,2,40x2,4
|
40
|
24
|
0,30
|
150
|
||
|
UF21,2,50x3,0
|
50
|
3,0
|
0,45
|
100
|
||
|
UF21,2,63x3,8
|
63
|
3,8
|
0,72
|
100
|
||
|
UF21,2,75x4,5
|
75
|
4,5
|
1,03
|
100/12
|
||
|
UF21,2,90x5,4
|
90
|
5,4
|
1,46
|
100/12
|
||
|
UF21,2,110x6,6
|
110
|
6,6
|
2,18
|
100/12
|
||
|
UF21,2,125x7,4
|
125
|
7,4
|
2,80
|
12
|
||
|
UF21,2,140x8,3
|
140
|
8,3
|
3,50
|
12
|
||
|
UF21,2,160x9,5
|
160
|
9,5
|
4,56
|
12
|
||
|
UF21,2,180x10,7
|
180
|
10,7
|
5,80
|
12
|
||
|
UF21,2,200x11,9
|
200
|
11,9
|
7,14
|
12
|
||
|
UF21,2,225x13,4
|
225
|
13,4
|
9,08
|
12
|
||
|
UF21,2,250x14,8
|
250
|
14,8
|
11,14
|
12
|
||
|
UF21,2,280x16,6
|
280
|
16,6
|
13,96
|
12
|
||
|
UF21,2,315x18,9
|
315
|
18,9
|
17,89
|
12
|
||
|
UF21,2,400x23,7
|
400
|
23,7
|
31,90
|
12
|
||
|
UF21,2,32x3,0
|
SDR 11
|
1,6
|
32
|
3,0
|
0,31
|
200
|
|
UF21,2,40x3,7
|
40
|
3,7
|
0,43
|
150
|
||
|
UF21,2,50x4,6
|
50
|
4,6
|
0,67
|
100
|
||
|
UF21,2,63x5,8
|
63
|
5,8
|
0,76
|
100
|
||
|
UF21,2,75x6,8
|
75
|
6,8
|
1,48
|
100/12
|
||
|
UF21,2,90x8,2
|
90
|
8,2
|
2,14
|
100/12
|
||
|
UF21,2,110x10,0
|
110
|
10,0
|
3,18
|
100/12
|
||
|
UF21,2,125x11,4
|
125
|
11,4
|
4,18
|
12
|
||
|
UF21,2,140x12,7
|
140
|
12,7
|
5,15
|
12
|
||
|
UF21,2,160x14,6
|
160
|
14,6
|
6,76
|
12
|
||
|
… i większe SDR 11 do średnicy 400 mm
|
||||||
Na zamówienie również rury SDR 26 (PN6)
UF21,2
- Ciśnienie pracy [bar]
- 1,0 - 1,6
- Średnica zew. [mm]
- 32 - 400
- Długość odcinka [mb]
- 12 - 200
Aby uzyskać szczegółowe informacje na temat cen naszych produktów, prosimy o kontakt poprzez formularz na stronie lub wysłanie wiadomości e-mail na adres lukomet@lukomet.pl.
Odpowiemy tak szybko, jak to możliwe, podając indywidualną ofertę.
