Zawór odpowietrzający
UJ25
Przeznaczenie
Stosowany w rolnictwie i wodociągach. Najczęściej instalowany na rurociągach przesyłowych. Do odpowietrzania instalacji wodnej. Instalowany na końcach rurociągów lub w najwyższym jego położeniu gdzie podczas pracy może zgromadzić się poduszka powietrzna. Występowanie powietrza w instalacji rurociągu wodnego może przyczynić się do powstawania uderzeń hydraulicznych. Temperatura pracy od –10 (bez cieczy) do + 90o
Budowa i zasada działania

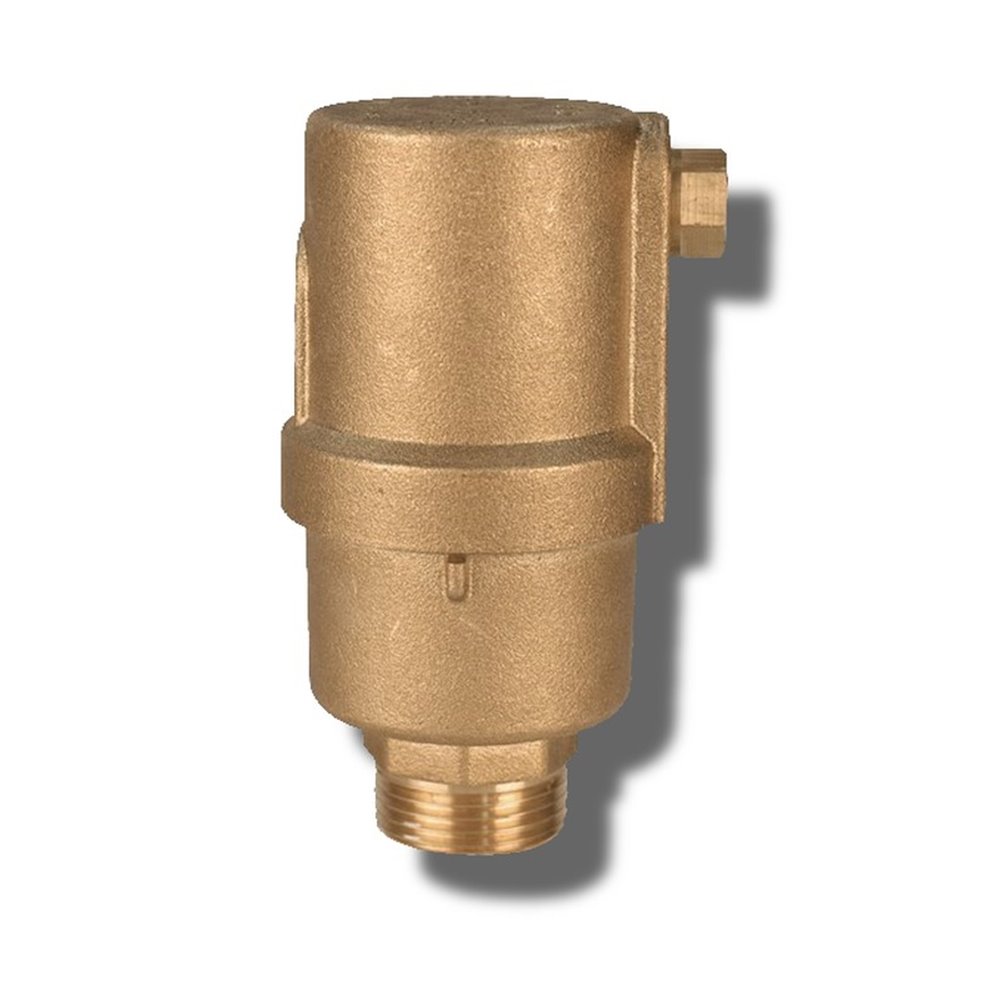

Korpus dwuczęściowy wykonany z mosiądzu. Przyłącze zaworu z gwintem ISO 228/1 męskim 1” w dolnej części korpusu. Wewnątrz polipropylenowy pływak, mosiężna dźwignia zamocowana na sprężynce sterująca wentylkiem.
Przy napełnieniu wodą pływak uniesiony jest do góry i poprzez dźwignie zamyka wentylek – wypływ zamknięty. Po pojawieniu się powietrza pływak opuszcza się, pociąga dźwignię w dół i otwiera wentylek wypływ otwarty.

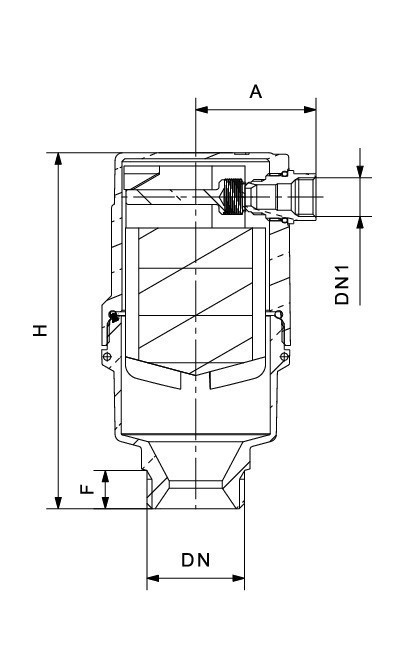

Wymiary ogólne
|
Numer katalogowy
|
DN
|
H
|
F
|
A
|
DN1
|
PN
[bar]
|
Masa
[kg]
|
|
UJ25,NOR2930,1
|
1”
|
120
|
13
|
40
|
1/4"
|
10
|
0,70
|
 |
|||||||
Aby uzyskać szczegółowe informacje na temat cen naszych produktów, prosimy o kontakt poprzez formularz na stronie lub wysłanie wiadomości e-mail na adres lukomet@lukomet.pl.
Odpowiemy tak szybko, jak to możliwe, podając indywidualną ofertę.
