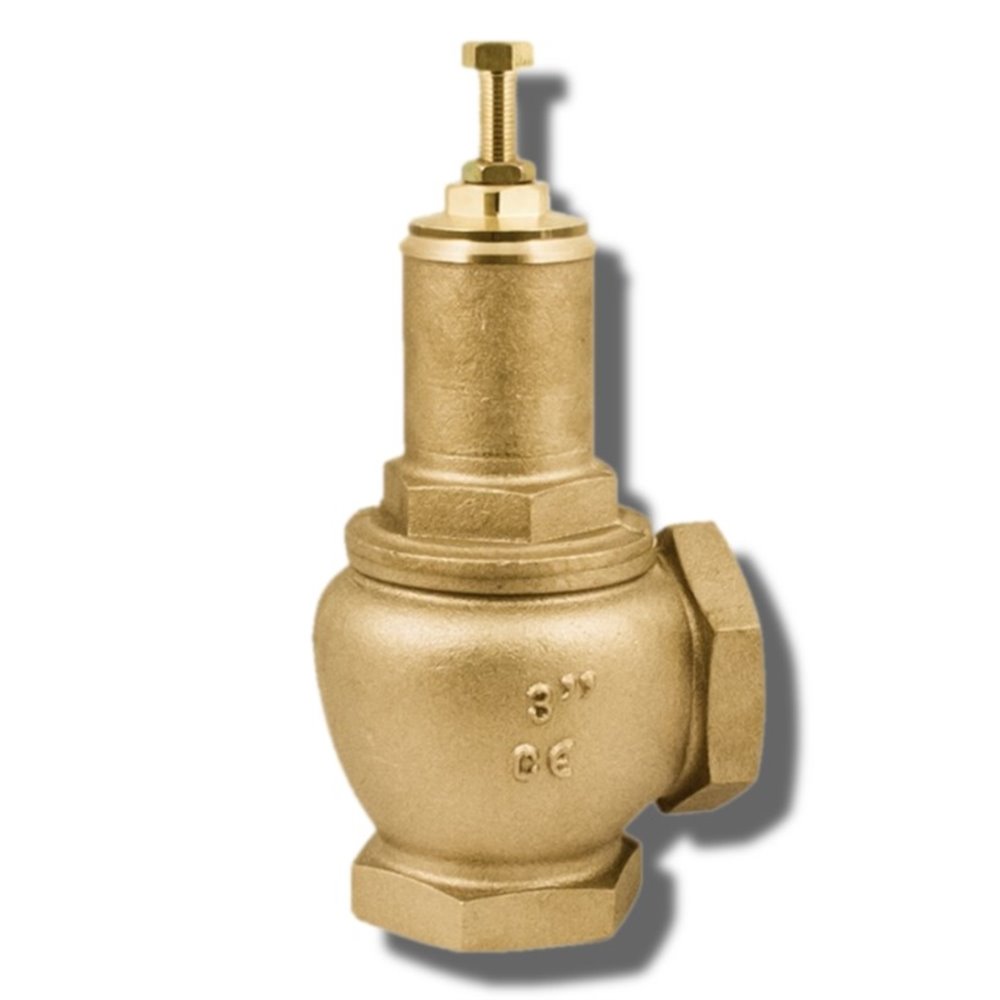

Zawór odprężny
UJ23,BR
Przeznaczenie
Stosowany w rolnictwie i wodociągach. Instalowany na rurociągach przesyłowych, pompowniach, wszędzie tam gdzie może wystąpić potrzeba zrzucenia nadwyżki ciśnienia z instalacji, pracuje jak zawór bezpieczeństwa. Nastawa otwarcia regulowana Przeznaczony do wody czystej. ŁUKOMET stosuje te zawory na głowicach pomp głębinowych i na końcach rurociągów tłocznych. Pozycja pracy dowolna. Temperatura pracy od –10 (bez cieczy) do + 90oC. Ciśnienie pracy do 16 bar.
Budowa i zasada działania
Korpus wykonany z brązu i mosiądzu. Wewnątrz stalowa sprężyna której docisk regulowany jest od góry korpusu śrubą. Dolne przyłącze wejściowe, górne przyłącze wyjściowe, oba z gwintem wewnętrznym wg ISO 228/1. Uszczelnienie zamknięcia teflonowe. Zawory w wymiarach 3/8” – 2” regulowane od 0 do 7 bar lub od 8 do 16 bar w zależności od zastosowanej sprężyny. Wymiary od 2 ½” – 4” regulowane w zakresie 0 – 7 bar.
Zawór normalnie zamknięty, otwiera się powodując wypływ wody gdy pojawi się na zaworze nadwyżka ciśnienia ponad wartość nastawioną śrubą regulacyjną. Zamyka się samoczynnie po obniżeniu się ciśnienia poniżej nastawy.

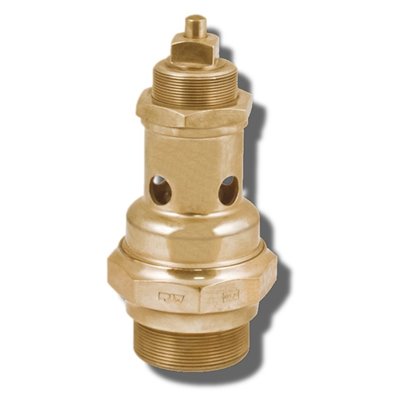

Możliwy jest również tak samo działający zawór odprężny prosty z wolnym wypływem.

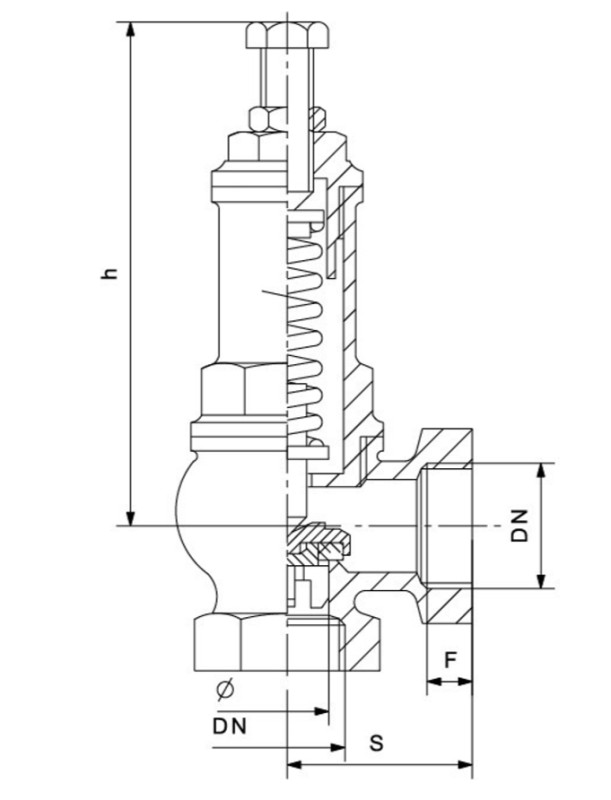

Wymiary ogólne
|
Numer katalogowy
|
DN
|
Ø
|
h
|
S
|
F
|
PN
[bar]
|
Masa
[kg]
|
|
UJ23,BR2545,3/8
|
3/8”
|
10,2
|
90,5
|
26
|
10
|
16
|
0,31
|
|
UJ23,BR2545,1/2
|
½”
|
13
|
92
|
34
|
10
|
16
|
0,39
|
|
UJ23,BR2545,3/4
|
3/4”
|
19
|
117
|
40
|
10
|
16
|
0,64
|
|
UJ23,BR2545,1
|
1”
|
25,7
|
123
|
45
|
12
|
16
|
0,89
|
|
UJ23,BR2545,11/4
|
1 ¼”
|
31
|
148
|
54
|
13
|
16
|
1,46
|
|
UJ23,BR2545,11/2
|
1 ½”
|
38
|
171
|
60
|
14
|
16
|
1,96
|
|
UJ23,BR2545,2
|
2”
|
48
|
187
|
72
|
15
|
16
|
1,99
|
|
UJ23,BR2545,21/2
|
2 ½”
|
68
|
229,5
|
87
|
18
|
16
|
5,97
|
|
UJ23,BR2545,3
|
3”
|
77,5
|
250
|
87,5
|
19
|
16
|
7,73
|
 |
|||||||
Aby uzyskać szczegółowe informacje na temat cen naszych produktów, prosimy o kontakt poprzez formularz na stronie lub wysłanie wiadomości e-mail na adres lukomet@lukomet.pl.
Odpowiemy tak szybko, jak to możliwe, podając indywidualną ofertę.
