Zawory hydrauliczne IDROMEMBRANA
UJ27,H
Przeznaczenie

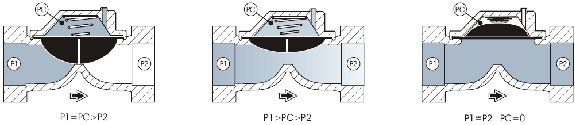

Zawory hydrauliczne IDROMEMBRANA służą do kontroli przepływu wody w instalacjach ciśnieniowych. W zależności od wyposażenia w zewnętrzny układ sterujący mogą pełnić różne funkcje, np: zaworu odcinającego, redukcyjnego, bezpieczeństwa, regulującego przepływ, elektrozaworu, podtrzymywanie ciśnienia i inne. Zawory hydrauliczne są wykorzystywane w instalacjach nawodnieniowych, wodociągach i instalacjach przeciwpożarowych. Ciśnienia pracy od 1,5 do 16 Atm.
Budowa

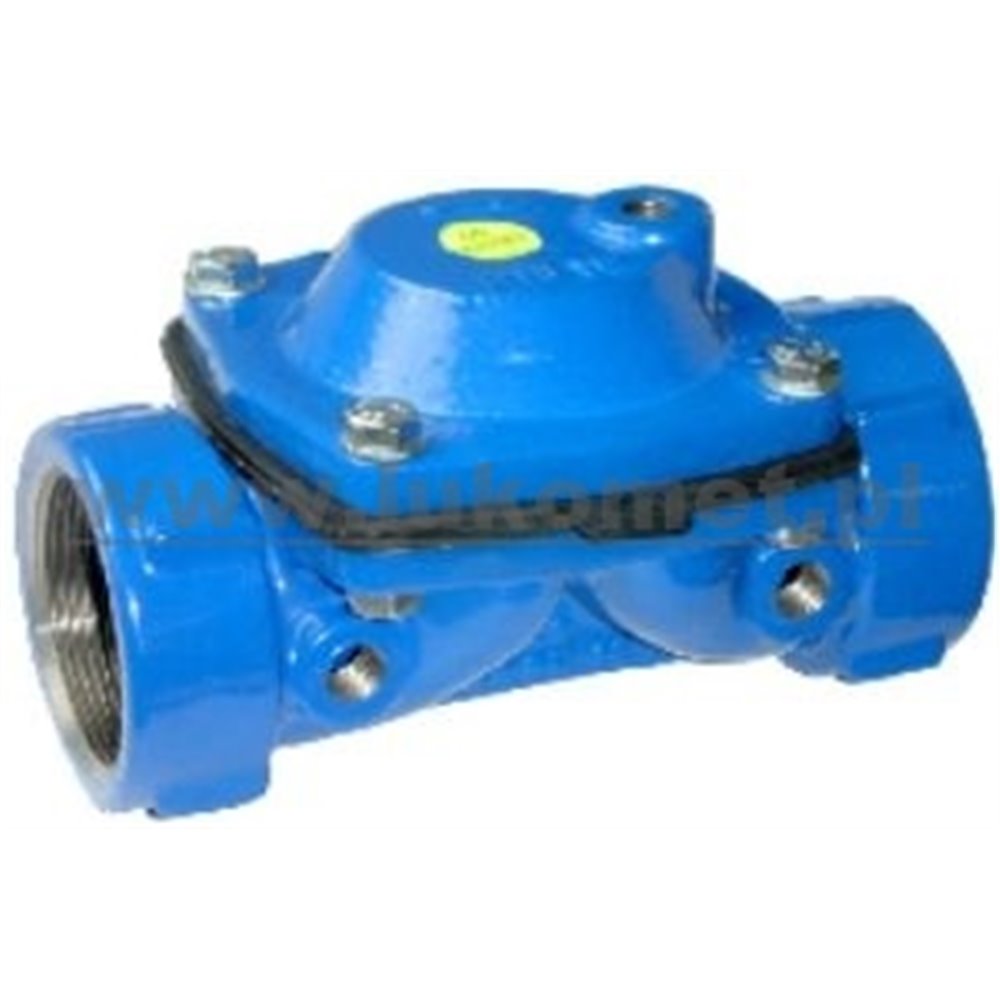

Korpus i pokrywa wykonane z żeliwa GG25 pokrytego farbą epoksydową 150 mikronów. Skręcone śrubami stalowymi ocynkowanymi 8,8. Wewnątrz membrana ze wzmocnionego nylonu ze sprężyną nierdzewną AISI 302 wspartą na polipropylenowej podstawie. Na języczku membrany jest wytłoczony rok produkcji a na odwrocie symbol materiału i twardości gumy. W korpusie i pokrywie występują otwory 1/4” dla podłączenia przewodów sterujących.
Dane techniczne
|
Numer
katalogowy
|
Ø
mm
|
L
mm
|
H
mm
|
B
mm
|
Waga
kg
|
Qnom*
m3/h
|
 |
|
UJ27,H1,1
|
1”
|
116
|
50
|
70
|
1,5
|
8
|
|
|
UJ27,H1,1½
|
1 ½”
|
175
|
100
|
120
|
3,7
|
24
|
|
|
UJ27,H1,2
|
2”
|
175
|
100
|
120
|
3,5
|
28
|
|
|
Uj27,H1,2”1/2
|
2”½
|
200
|
115
|
120
|
4,5
|
34
|
|
|
Uj27,H1,3
|
3”
|
230
|
135
|
165
|
8,0
|
50
|
|
|
Uj27,H1,4
|
4”
|
300
|
170
|
210
|
17
|
68
|
Aby uzyskać szczegółowe informacje na temat cen naszych produktów, prosimy o kontakt poprzez formularz na stronie lub wysłanie wiadomości e-mail na adres lukomet@lukomet.pl.
Odpowiemy tak szybko, jak to możliwe, podając indywidualną ofertę.
