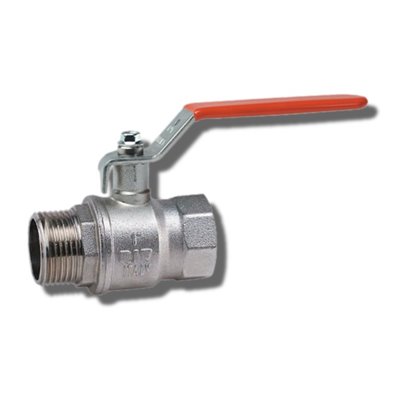

Zawory kulowe
UJ21
Przeznaczenie
Przeznaczony do wody czystej. Stosowane w szerokim zakresie dziedzin, tam gdzie występuje potrzeba szybkiego i łatwego otwarcia/ zamknięcia przepływu jednym ruchem ręki. Ciśnienie robocze przy 23°C nawet do 40 bar dla najmniejszych średnic. Pozycja pracy dowolna. Zakres temperatury pracy od –10 (bez cieczy) do + 110oC.
Budowa i zasada działania

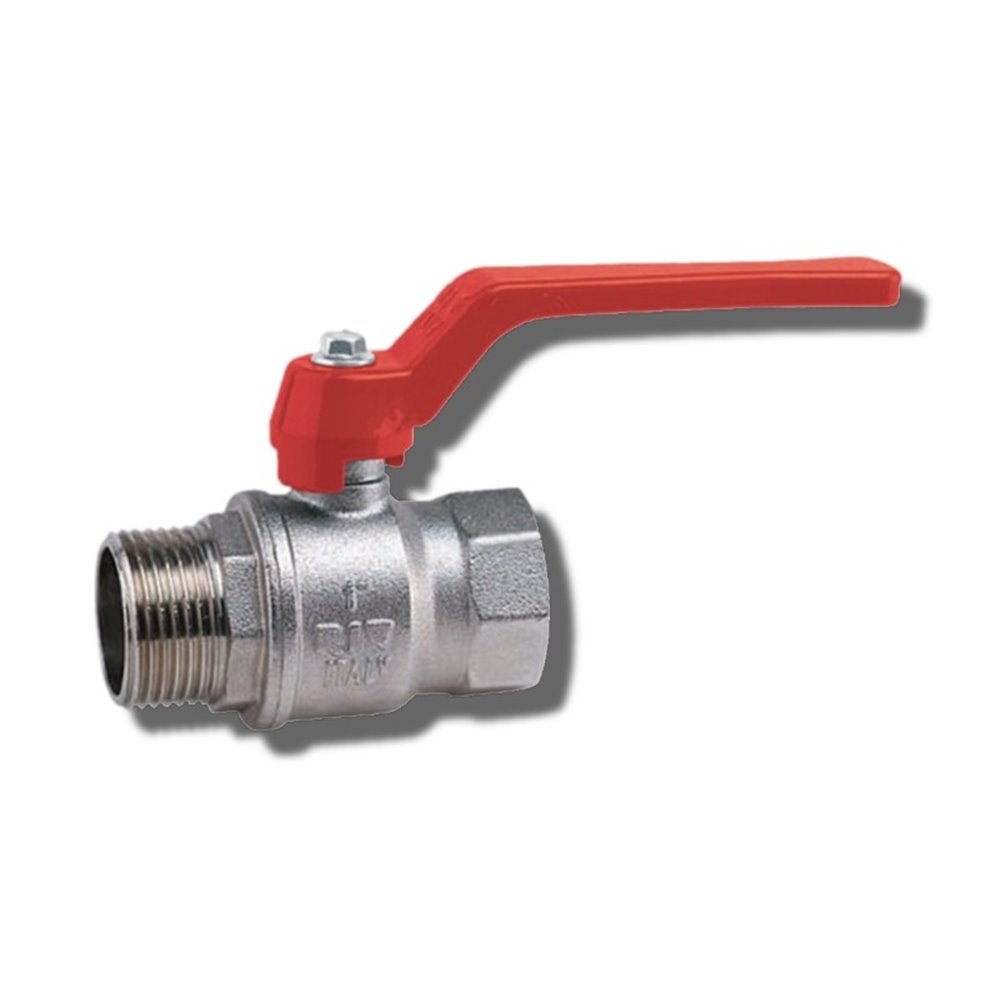

Korpus wykonany z brązu niklowanego. Kula z brązu chromowanego uszczelniona do korpusu teflonem. Dźwignia aluminiowa. Prezentowany zawór z przyłączem gwintowanym męsko-żeńskim, gwint wg ISO 228/1, możliwe wykonanie gwintu NPT ANSIB1.20.1.

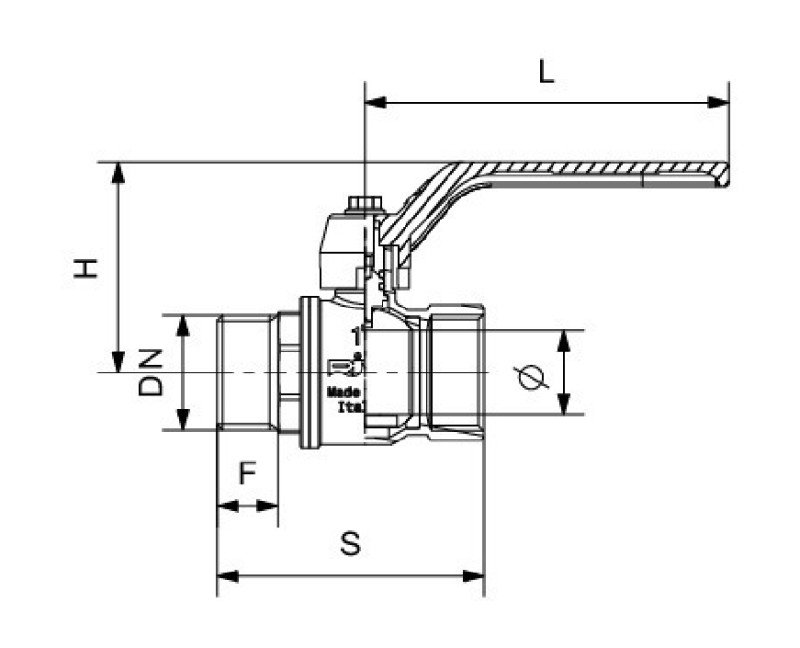

Wymiary ogólne
|
Numer katalogowy
|
DN
|
Fi
|
H
|
S
|
L
|
F
|
PN
[bar]
|
Masa
[kg]
|
|
UJ21,NR4330,1/4
|
1/4"
|
8
|
46
|
45
|
80
|
10,5
|
40
|
0,10
|
|
UJ21,NR4330,3/8
|
3/8”
|
10
|
48
|
48
|
80
|
10,5
|
40
|
0,12
|
|
UJ21,NR4330,1/2
|
1/2"
|
14,5
|
50
|
55
|
80
|
13
|
40
|
0,15
|
|
UJ21,NR4330,3/4
|
3/4"
|
19
|
57
|
65
|
90
|
14
|
32
|
0,26
|
|
UJ21,NR4330,1
|
1”
|
24
|
60
|
77
|
90
|
17
|
32
|
0,38
|
|
UJ21,NR4330,11/4
|
1 1/4"
|
30,5
|
73
|
87
|
120
|
17
|
25
|
0,63
|
|
UJ21,NR4330,11/2
|
1 1/2"
|
38
|
86
|
101
|
135
|
19
|
25
|
0,91
|
|
UJ21,NR4330,2
|
2”
|
47
|
98
|
117
|
160
|
21
|
25
|
1,46
|
|
UJ21,NR4330,21/2
|
2 1/2"
|
60
|
110
|
136
|
160
|
30
|
25
|
2,10
|
|
UJ21,NR4330,3
|
3”
|
75
|
148
|
157
|
265
|
33
|
16
|
3,53
|
|
UJ21,NR4330,3
|
4”
|
94
|
163
|
189
|
265
|
40
|
16
|
6,10
|
 |
||||||||
Inne zawory w serii EXPORT:
|
Nr katalogowy
|
Opis
|
Widok
|
|

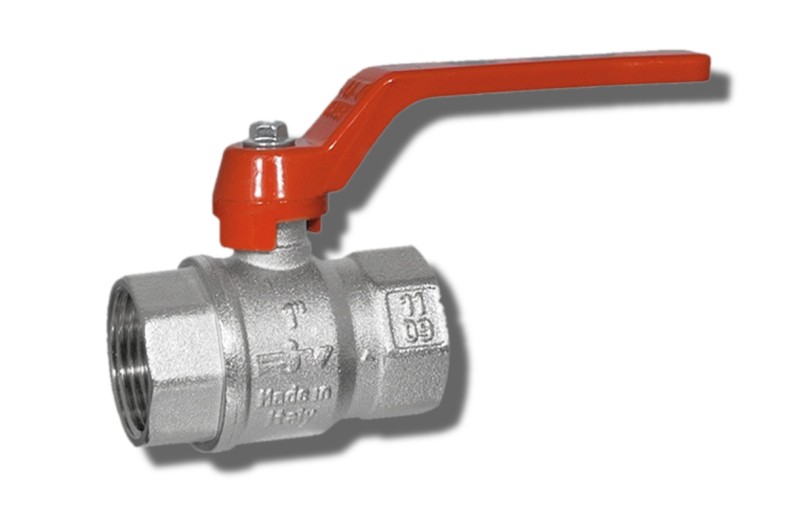

UJ21,MR4170
|

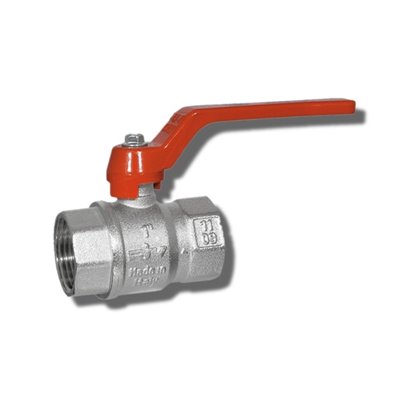

Mufowy z dźwignią aluminiową
|
 |
|

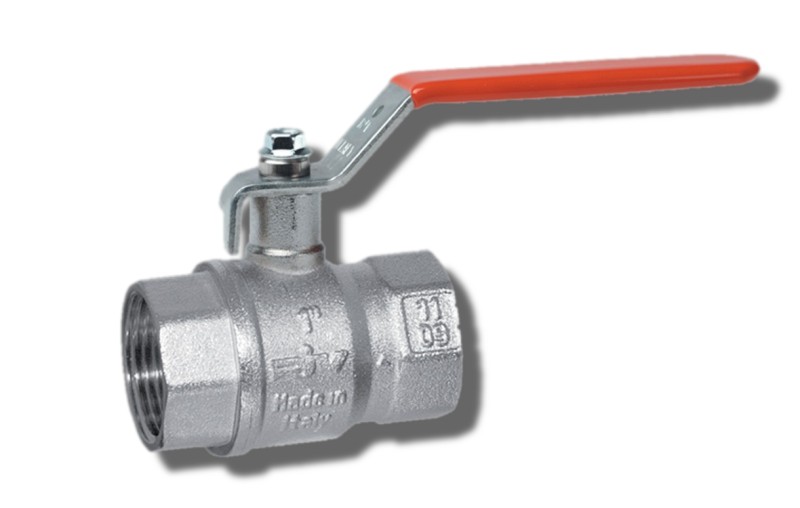

UJ21,MR4171
|

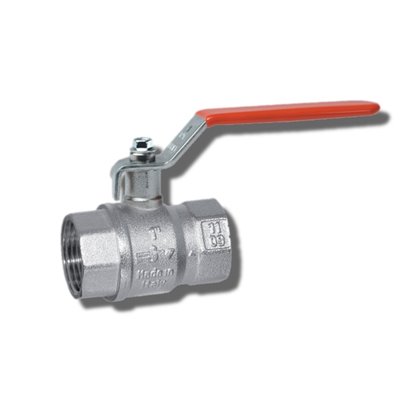

Mufowy z dźwignią stalową
|
 |
|

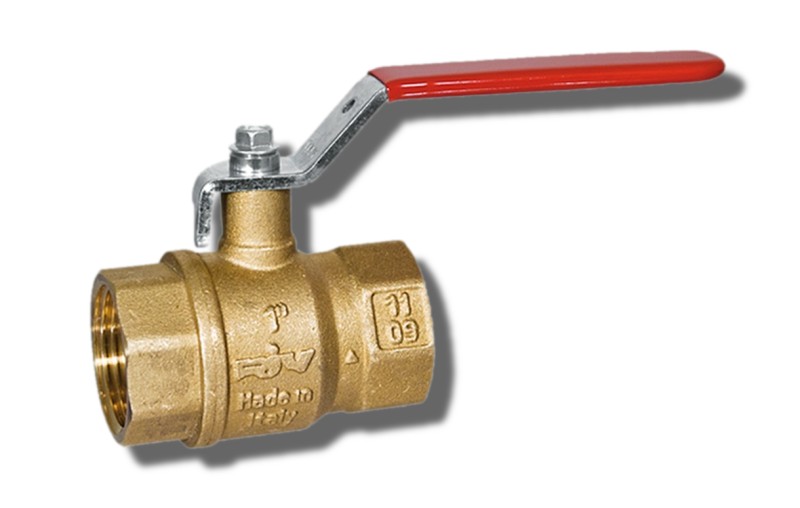

UJ21,MR4172
|

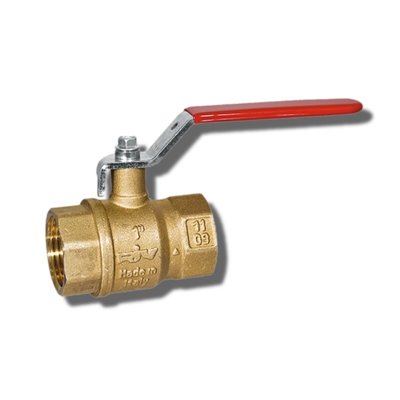

Mufowy z gwintem NPT i dźwignią stalową
|
 |
|
UJ21,MR4173
|

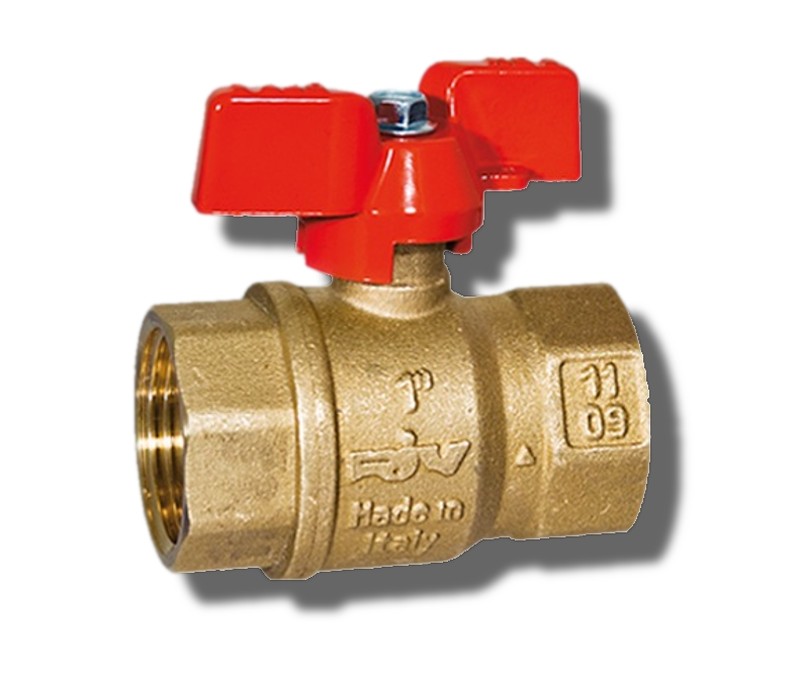

Mufowy z gwintem NPT, uszcz. aluminium, dźwignia motylowa
|
 |
|

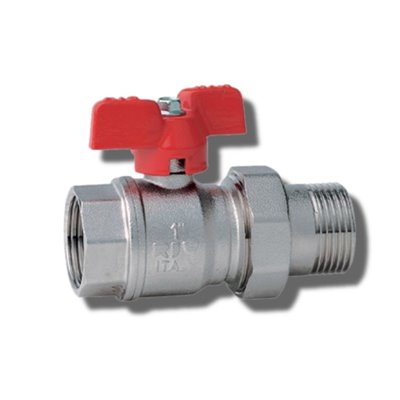

UJ21,MR4174
|

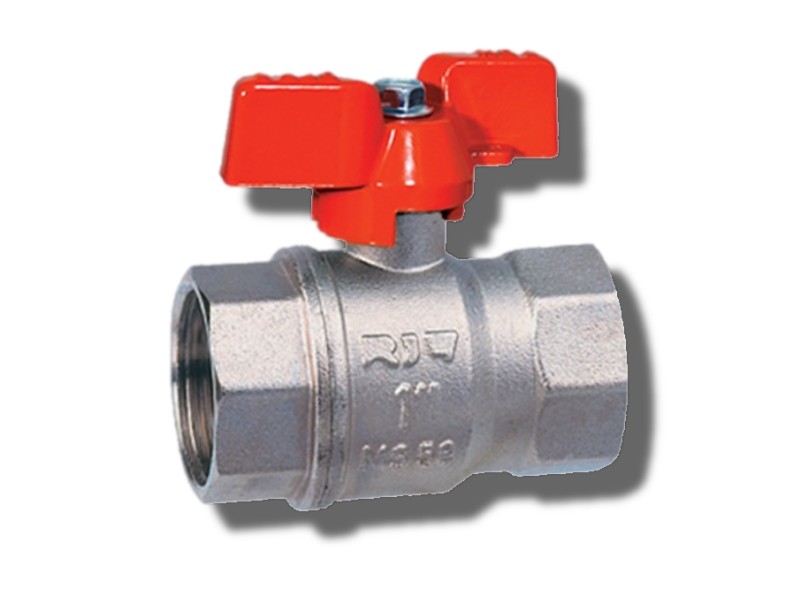

Mufowy, uszcz. aluminium, dźwignia motylowa
|
 |
|

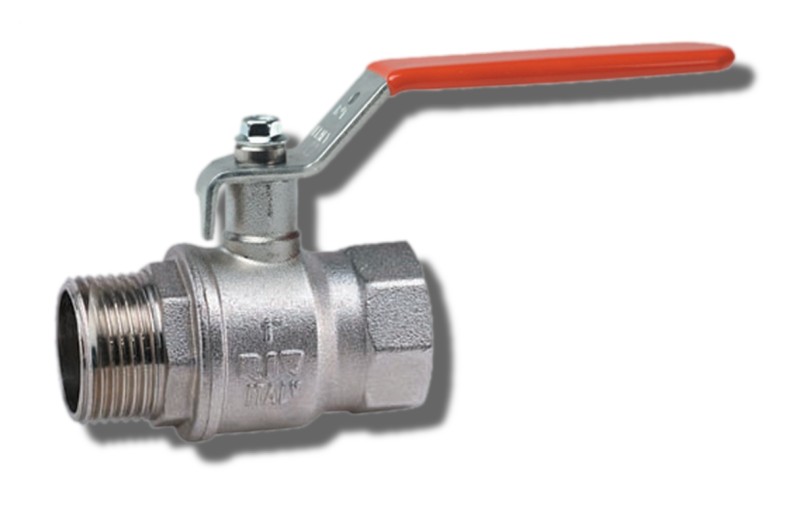

UJ21,NR4331
|
Nyplowy z dźwignią stalową
|
 |
|

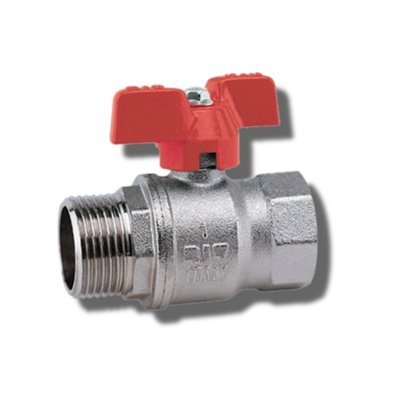

UJ21,NR4334
|

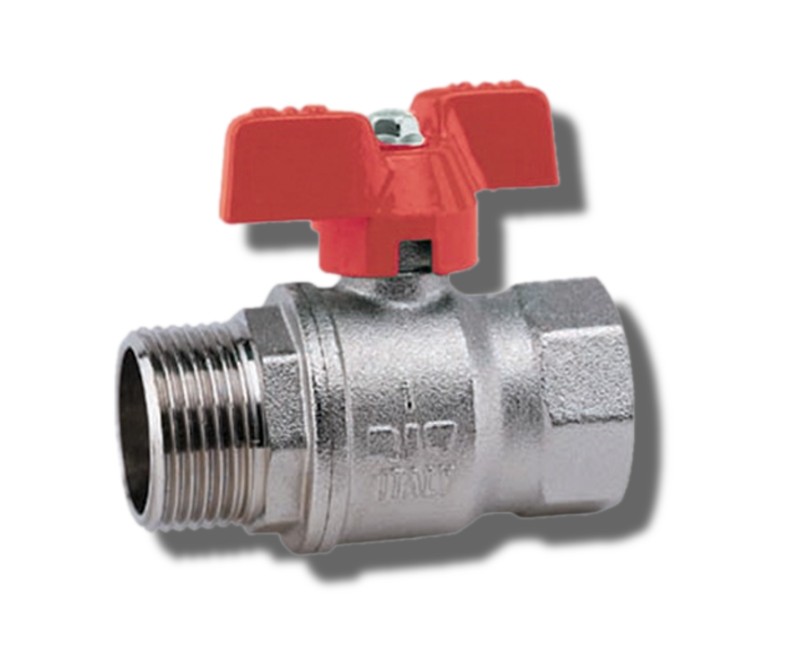

Nyplowy, uszcz. aluminium, dźwignia motylowa
|
 |
|
UJ21,NR4574
|

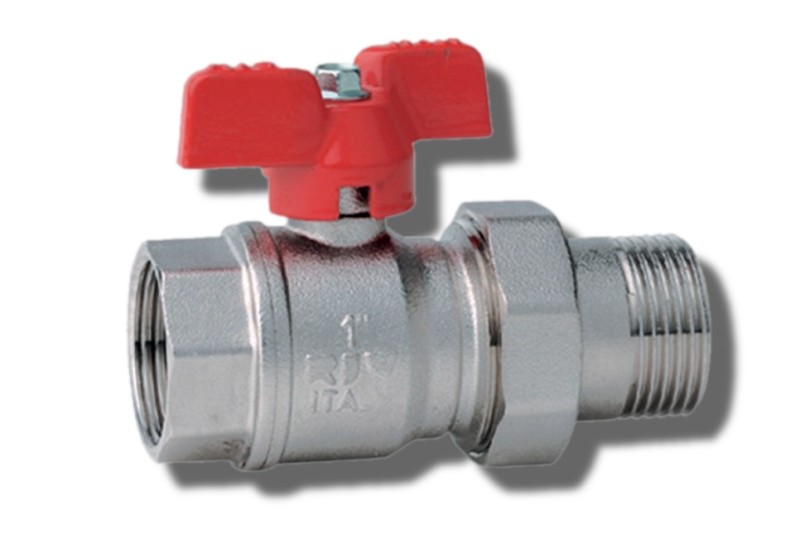

Nyplowy ze złączem do węża, uszcz. aluminium, dźwignia motylowa
|
 |
Aby uzyskać szczegółowe informacje na temat cen naszych produktów, prosimy o kontakt poprzez formularz na stronie lub wysłanie wiadomości e-mail na adres lukomet@lukomet.pl.
Odpowiemy tak szybko, jak to możliwe, podając indywidualną ofertę.
