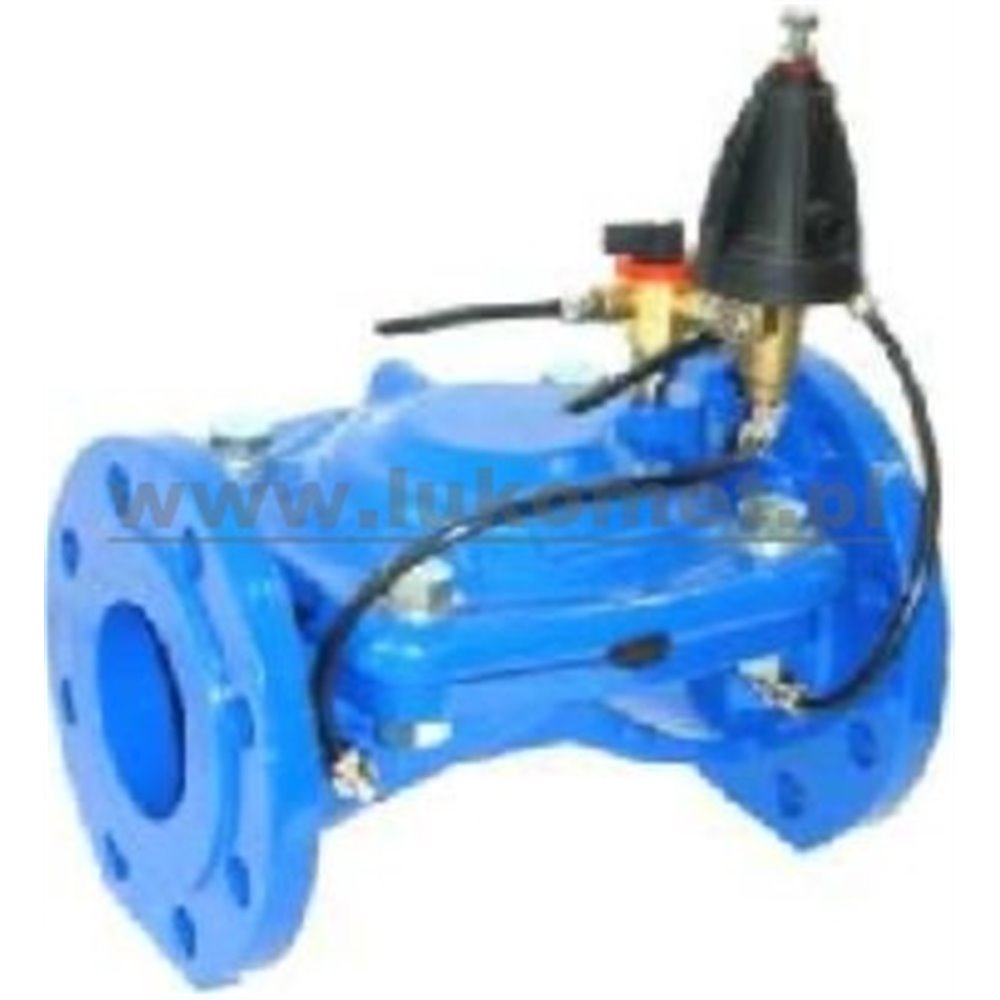

Zawory redukcyjne IDROMEMBRANA
UJ27,RT
Przeznaczenie
Zawory redukcyjne IDROMEMBRANA służą do zmniejszania ciśnienia w instalacji za zaworem. Do zimnej i czystej wody. Zapewniają stały poziom niższego ciśnienia za zaworem w zakresie maksimum 4-o krotnego przełożenia między wejściem a wyjściem. Zawory redukcyjne są wykorzystywane w instalacjach nawodnieniowych, wodociągach i instalacjach przeciwpożarowych. Ciśnienia pracy od 0 do 10 Atm (dla RP3B) i 16 Atm (dla RP3BP).
Budowa
Korpus i pokrywa wykonane z żeliwa GG25 pokrytego farbą epoksydową 150 mikronów. Skręcone śrubami stalowymi ocynkowanymi twardości 8,8.Wewnątrz membrana ze wzmocnionego nylonu ze sprężyną nierdzewną AISI 302 wspartą na polipropylenowej podstawie. Na języczku membrany jest wytłoczony rok produkcji a na odwrocie symbol materiału i twardości gumy. W korpusie i pokrywie występują otwory 1/4” do których podłączono układ sterujący. Korpusy z przyłączem gwintowanym w zakresie 1 – 4” lub kołnierzowe w zakresie DN50 – DN300. Wymiary korpusów i inne właściwości pracy zaworów IDROMEMBRANA podano w UA58. Sterowanie samoczynne zaworem trójdrogowym z wymienną sprężyną. Kalibracja sprężyny standardowo w zakresie regulacji dla 1 – 5,5 bar, na życzenie dostępne sprężyny na zakresy regulacji: 0,2 – 1,5 bar, 0,2 – 3,0 bar, 1,0 – 9,0 bar.

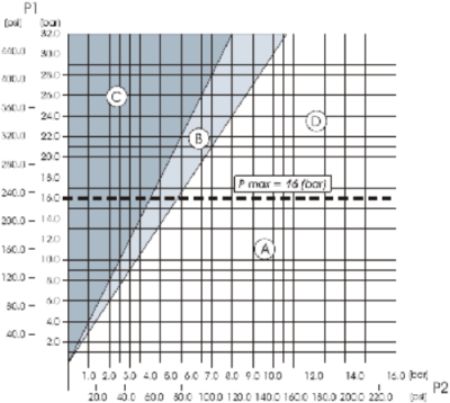

Charakterystyka pracy
P1 – Ciśnienie przed zaworem
P2 – Ciśnienie za zaworem
A – Strefa prawidłowej pracy
B – Kawitacja małego ryzyka
C – Kawitacja wysokiego ryzyka
D – Za wysokie ciśnienie pracy
Aby uzyskać szczegółowe informacje na temat cen naszych produktów, prosimy o kontakt poprzez formularz na stronie lub wysłanie wiadomości e-mail na adres lukomet@lukomet.pl.
Odpowiemy tak szybko, jak to możliwe, podając indywidualną ofertę.
