Zawory redukujące ciśnienie
UJ24,RR
Przeznaczenie
Reduktory ciśnienia (zawory redukcyjne) przeznaczone są do zmniejszania ciśnienia w instalacjach oraz ich ochrony przed pojawieniem się nadwyżki ciśnienia. Przeznaczone do wody czystej. Maksymalne ciśnienie wejściowe: 25 bar Ciśnienie wyjściowe regulowane w zakresie 0,5 do 6 bar. Temperatura pracy od -10°C (bez wody) do +80°C. ŁUKOMET stosuje te reduktory głównie w niskociśnieniowych instalacjach nawodnień kropelkowych. Umożliwia również wykorzystanie wysokociśnieniowej instalację deszczowni do zasilania innej instalacji niskociśnieniowej np. przydomowej.
Budowa i zasada działania

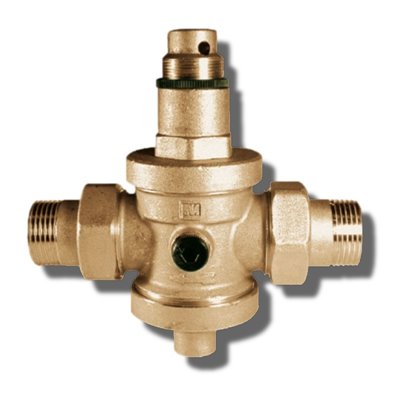

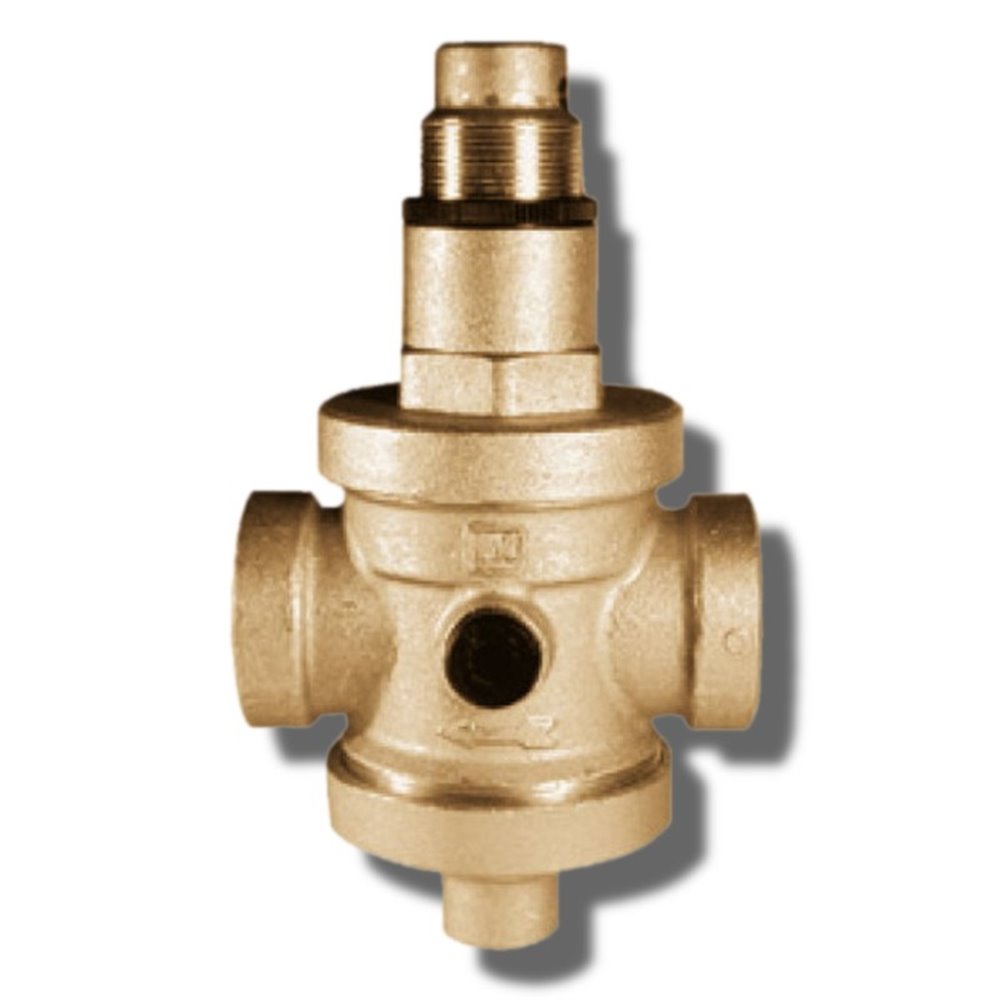

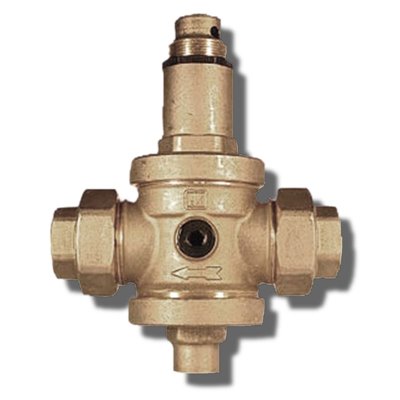

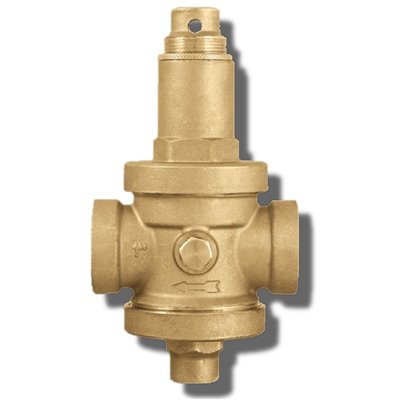

Korpus i jego komponenty wykonane są z mosiądzu CW617N, CW 614N. Regulator ze stali nierdzewnej. Sprężyna stalowa. Uszczelnienie komponentów o-ringami NBR. Wejście i wyjście reduktora gwintowane żeńskie (ISO228/1). Możliwa jest odmiana zaworu z holendrami z gwintem żeńskim lub męskim. Na obudowie z boku jest przyłącze g.w. ¼” dla manometru w celu kontroli ciśnienia wyjściowego. W celu zmiany kalibracji należy pokręcać śrubą regulacyjną umieszczoną w górnej części korpusu.
Wymiary ogólne
|
Nr katalogowy
|
DN
|
H
[mm]
|
S
[mm]
|
Ciśnienie wejściowe
[bar]
|
Waga
[kg]
|
 |
|
UJ24,44,12
|
½”
|
120
|
75
|
25
|
0,82
|
|
|
UJ24,44,34
|
¾”
|
150
|
85
|
25
|
0,81
|
|
|
UJ24,44,10
|
1”
|
160
|
89
|
25
|
1,15
|
|
|
UJ24,44,114
|
1 ¼”
|
220
|
125
|
25
|
1,38
|
|
|
UJ24,44,112
|
1 ½”
|
220
|
130
|
25
|
2,43
|
|
|
UJ24,44,20
|
2”
|
250
|
138
|
25
|
3,18
|
|
|
UJ24,44,212
|
2 ½”
|
260
|
145
|
25
|
4,07
|
|
|
UJ24,44,30
|
3”
|
285
|
177
|
25
|
5,66
|
|
|
UJ24,44,40
|
4”
|
310
|
190
|
25
|
5,69
|
Aby uzyskać szczegółowe informacje na temat cen naszych produktów, prosimy o kontakt poprzez formularz na stronie lub wysłanie wiadomości e-mail na adres lukomet@lukomet.pl.
Odpowiemy tak szybko, jak to możliwe, podając indywidualną ofertę.
