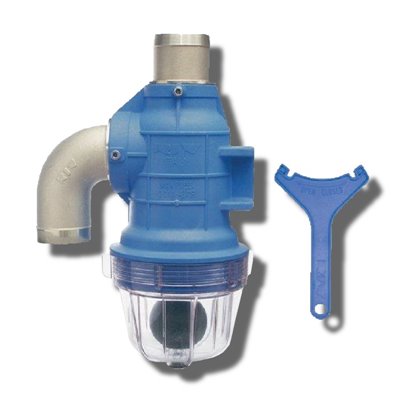

Syfon OCEAN SRO337
UJ42,SRO
Przeznaczenie
Do zastosowania w rolnictwie i ekologii, zootechnice, na beczkowozach, pompowniach. Stanowi samoczynne zamknięcie hydrauliczne instalacji gnojowicy wysysanej powietrzem. Przy podniesieniu cieczy wskutek zasysania powietrzem do poziomu korpusu syfon zamyka wypływ powietrza zabezpieczając w ten sposób pompę próżniową. Temperatura pracy od –20 (bez cieczy) do + 90OC. Najczęściej stosowane na połączeniu zbiornika beczkowozu z pompą próżniową. ŁUKOMET stosuje syfony w układach zawadniania pomp do gnojowicy. Pozycja pracy pionowa.
Budowa i zasada działania

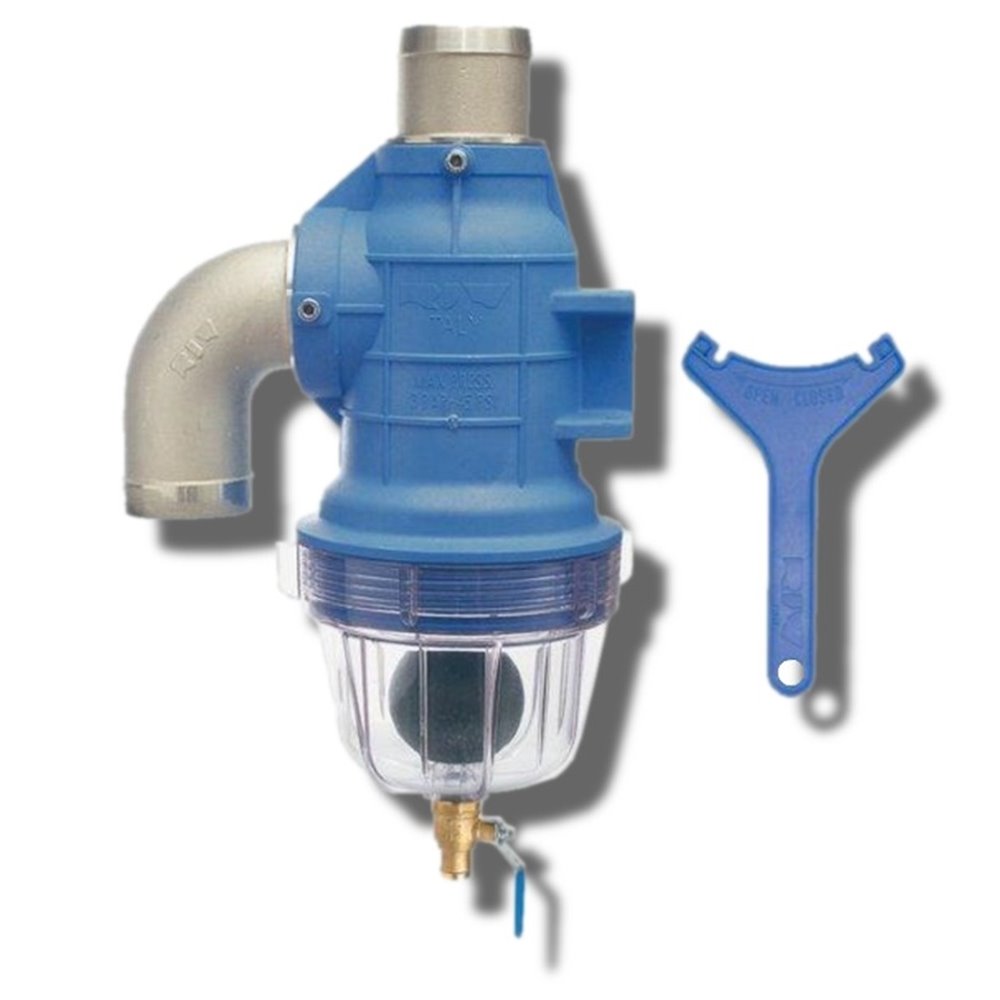

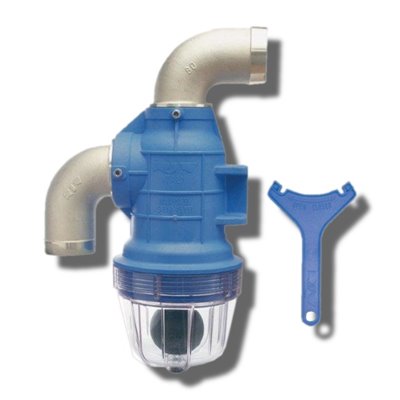

Korpus wykonany z techno-polimeru i włókna szklanego wzmocniony żebrami w najbardziej obciążonych miejscach. Podwójny uchwyt dla lepszej stabilności i odporności na wibracje. Dolna pokrywa przezroczysta z acetatu. W pokrywie może być otwór drenacyjny z zaworem spustowym. Wewnątrz syfonu jest swobodnie umieszczona gumowa kula zamykająca. Górne przyłącze wejściowe, boczne wyjściowe. Oba przyłącza dla węża elastycznego odpowiedniej średnicy. Całość syfonu odporna na korozję. W wyposażeniu klucz do odkręcania pokrywy od korpusu w celu obsługi. Na korpusie występuje zgrubienie na ewentualne wykonanie otworu do podłączenia manometru. Dostępna jest wersja syfonu z górnym przyłączem skierowanym na bok. Pojemność syfonu 3,5 litra.
Przez suchy syfon przepływ powietrza odbywa się swobodnie. Wskutek wysysania powietrza z systemu ciecz/powietrze (np. beczkowóz) następuje podnoszenie się poziomu cieczy w systemie. Po osiągnięciu poziomu połączenia syfonu powietrze zasysa ciecz do korpusu. Gumowa kula zamyka boczny wypływ z syfonu.

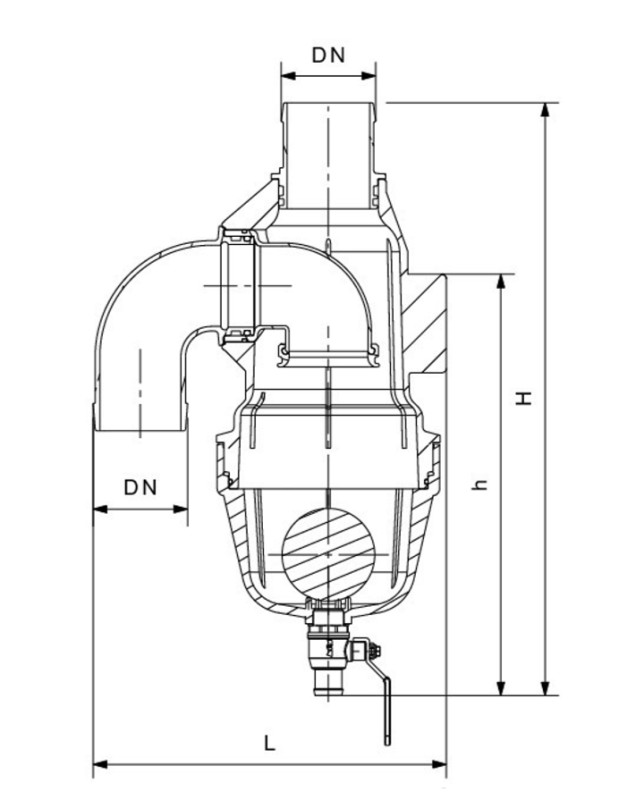

Wymiary ogólne
|
Numer katalogowy
|
DN
|
H
|
h
|
L
|
PN
[bar]
|
Masa
[kg]
|
|
UJ42,O,50
|
50
|
525
|
380
|
276
|
3
|
4,28
|
|
UJ42,O,60
|
60
|
525
|
380
|
284
|
3
|
4,56
|
|
UJ42,O,75
|
75
|
528
|
380
|
300
|
3
|
5,04
|
|
UJ42,O,80
|
80
|
530
|
380
|
307
|
3
|
5,22
|
 |
||||||
Aby uzyskać szczegółowe informacje na temat cen naszych produktów, prosimy o kontakt poprzez formularz na stronie lub wysłanie wiadomości e-mail na adres lukomet@lukomet.pl.
Odpowiemy tak szybko, jak to możliwe, podając indywidualną ofertę.
