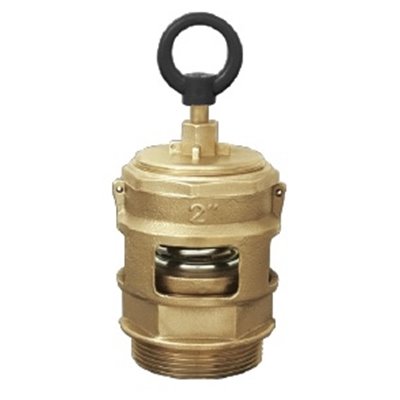

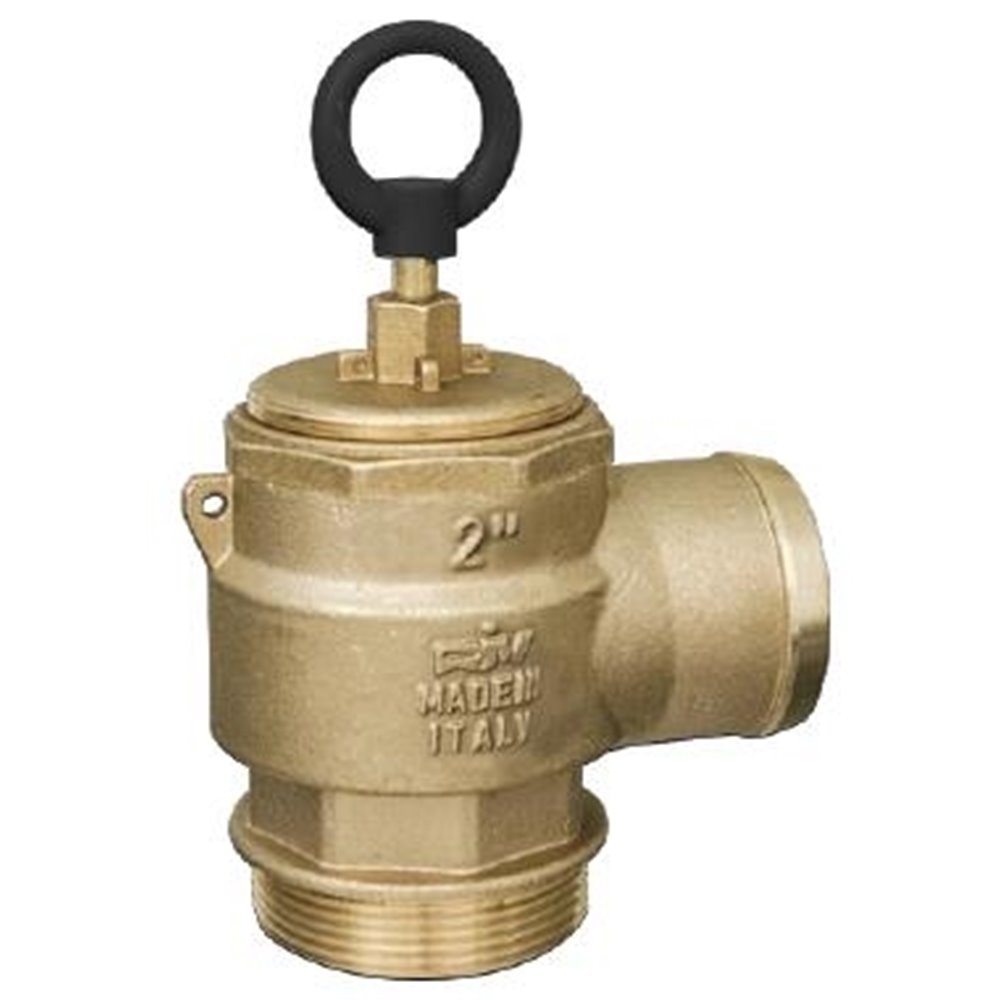

Zawór nadmiarowy nadciśnienia OPALE

Przeznaczenie

Stosowany w rolnictwie w instalacjach niskiego ciśnienia. Instalowany na wozach asenizacyjnych, rurociągach wszędzie tam gdzie może wystąpić potrzeba zrzucenia nadwyżki ciśnienia powietrza. Nastawa otwarcia regulowana. Temperatura pracy od –20 (bez cieczy) do + 180^oC. Zakres regulacji 0,5 – 1,5 bar. Zgodny z dyrektywą 97/23/CE, oznaczenie materiału CE1115. Pozycja pracy pionowa.

Maksymalne ciśnienie robocze 1,5 bar mierzone w temperaturze około 23°C.

Zawór nie nadaje się do przepuszczania cieczy, zwłaszcza przy występowaniu części stałych w zawiesinie (gnojowica itp.)

Zawór nie zastępuje urządzenia zabezpieczającego czwartej kategorii, które w każdym przypadku musi znajdować się w instalacji.

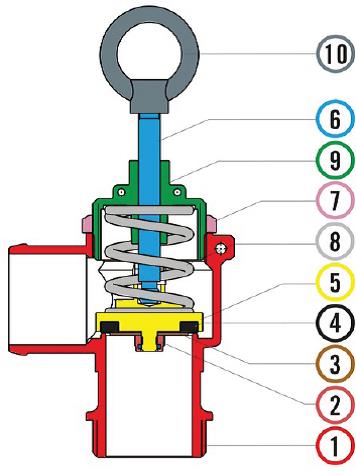

Budowa i zasada działania

Zawór normalnie zamknięty, otwiera się powodując wypływ gazu gdy na zaworze pojawi się nadwyżka ciśnienia ponad nastawioną wartość. Zamyka się samoczynnie po obniżeniu ciśnienia. Regulacja zaworu za pomocą docisku 9 który napina sprężynę 8 na pierścieniu 5.  Dolne przyłącze wejściowe z gwintem ISO 228/1 na zamówienie możliwy gwint ANSI B1.20.1 (NPT). Górne przyłącze wyjściowe na wąż.

Jest możliwość zamówienia zaworu kalibrowanego na określoną wartość, plombowanego. Na zamówienie dostępne są równie zawory proste bez przyłącza na wąż, nr katalogowy UJ43,BR230.

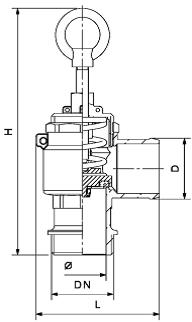

Wymiary ogólne
