Zawór przelewowy ACQUA MARINA
UJ41,PR
Przeznaczenie
Do zastosowania w rolnictwie i ekologii, zootechnice, a najczęściej jako wyposażenie beczkowozów do transportu gnojowicy. Stanowi samoczynne zamknięcie hydrauliczne instalacji gnojowicy wysysanej powietrzem. Przy podniesieniu cieczy wskutek zasysania powietrzem do poziomu korpusu zawór zamyka wypływ powietrza zabezpieczając w ten sposób pompę próżniową. Temperatura pracy od –20 (bez cieczy) do + 90oC. Najczęściej stosowane na wyjściu ze zbiornika beczkowozu do pompy próżniowej. Pozycja pracy pionowa.
Budowa i zasada działania

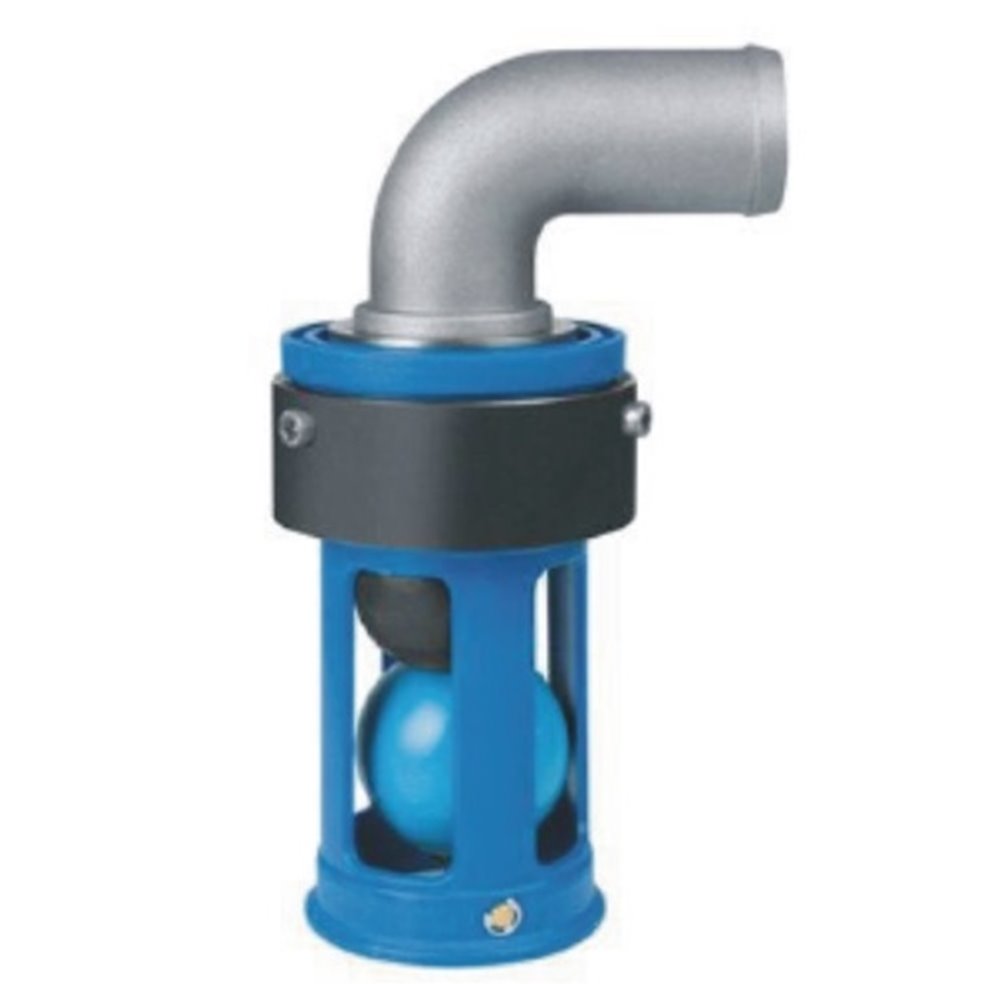

Korpus wykonany z techno-polimeru i włókna szklanego. Na korpusie wkręcony stalowy pierścień do mocowania na instalacji. Kula pływaka (dolna) z PEHD. Kula zaworu (górna) gumowa. Od dołu koszyka kulka pływaka jest podtrzymywana nierdzewną podpórką. U góry przyłącze węża aluminiowe z kolanem 90° w bok. Zawór przelewowy ACQUA MARINA wykonywany jest w dwóch wymiarach, DN60 i DN80. Całość zaworu odporna na korozję.
Przy niskim poziomie cieczy w zbiorniku przez suchy zawór przepływ powietrza odbywa się swobodnie. Wskutek podnoszenia się poziomu cieczy w zbiorniku pływak dociska gumową kulkę do korpusu, zawór zamyka się i blokuje przepływ powietrza. Po obniżeniu się poziomu cieczy zawór otwiera się samoczynnie.

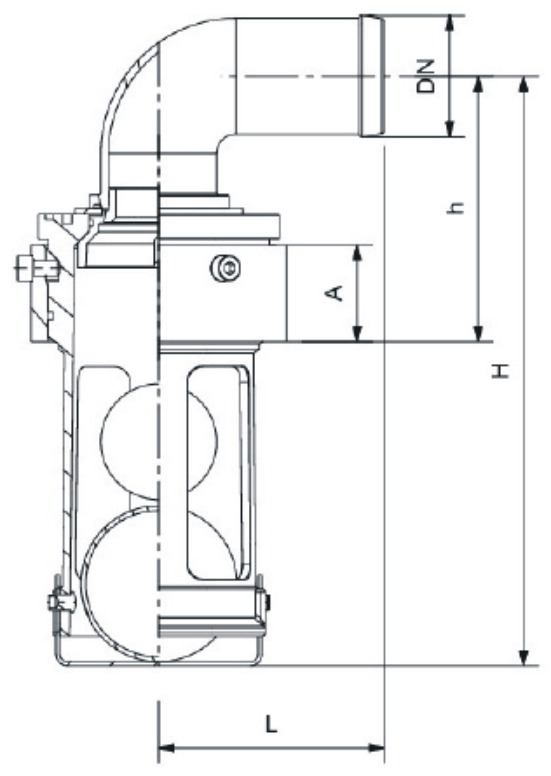

Wymiary ogólne
|
Numer katalogowy
|
DN
|
H
|
h
|
L
|
A
|
PN [bar]
|
Masa [kg]
|
|
UJ41,PR410,60
|
60
|
306
|
138
|
117
|
50
|
3
|
2,78
|
|
UJ41,PR410,80
|
80
|
353
|
136
|
132
|
52
|
3
|
4,17
|

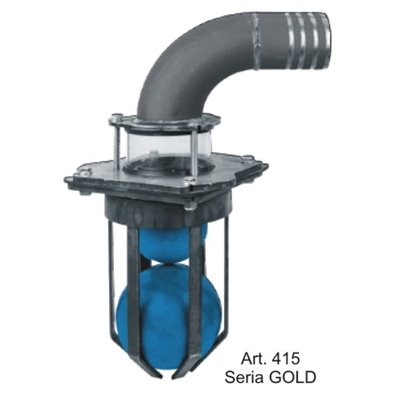

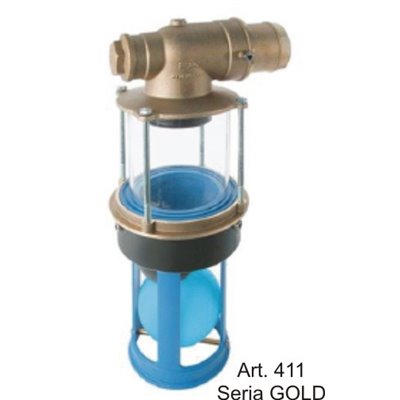

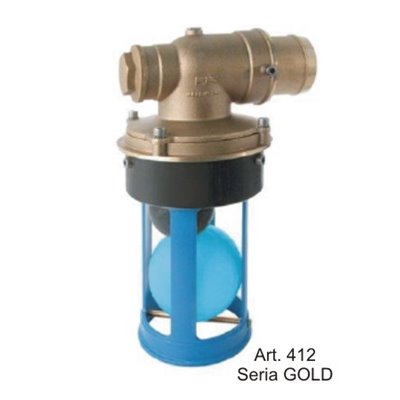

W ofercie występują również inne zawory przelewowe (seria GOLD), jak na zdjęciach.
Aby uzyskać szczegółowe informacje na temat cen naszych produktów, prosimy o kontakt poprzez formularz na stronie lub wysłanie wiadomości e-mail na adres lukomet@lukomet.pl.
Odpowiemy tak szybko, jak to możliwe, podając indywidualną ofertę.
