Zawór trójdrożny UJ45,3R
UJ45,3R
Przeznaczenie
Stosowany w rolnictwie do dystrybucji gnojowicy. Do sterowania przepływem na rurociągach, beczkowozach i przepompowniach.
Szczególnie przydatny jako zawór rozdzielający lub jako zawór dozujący przepływ gnojowicy.
Temperatura pracy od –20 (bez cieczy) do + 90oC. Ciśnienie pracy do 4 bar przy 23°C.
Budowa i zasada działania
Korpus wykonany z odlewu żeliwnego. Wewnętrzna głowica obrotowa z brązu i żeliwa. Kołnierze kwadratowe uszczelniane na oringi gumowe.
Otwarcie zaworu sterowane od góry przez pokręcanie trzpieniem głowicy obrotowej. W zależności od ustawienia możliwe otwarcie wszystkich króćców lub zamknięcie jednego z nich. Innowacyjne rozwiązanie głowicy obrotowej zapobiegające zapychaniu. Dzięki specjalnej konstrukcji zawór zapewnia całkowitą szczelność połączeń nawet przy podciśnieniu co było trudne do uzyskania przy tradycyjnych zaworach trójdrożnych skręcanych doczołowo. Zawór trójdrożny NERONE jest opatentowany przez RIV.
Przygotowywany jest podobnej konstrukcji zawór trójdrożny wykonany w całości z mosiądzu.

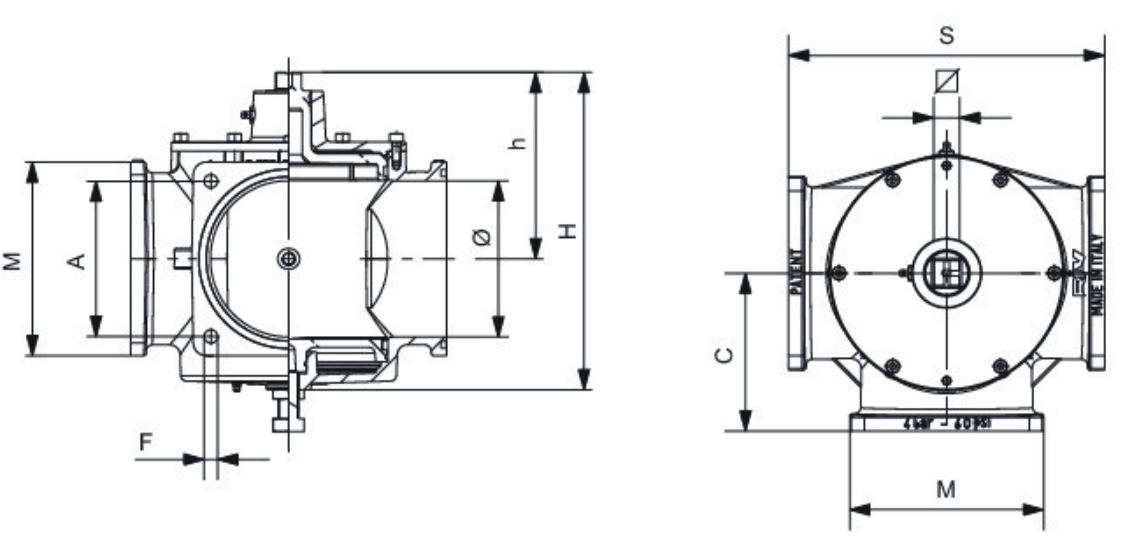

Wymiary ogólne
|
Numer katalogowy |
DN |
Ø |
H |
h |
S |
F |
A |
□ |
C |
M |
PN [bar] |
Masa [kg] |
 |
|
UJ45,3R4 |
4” |
110 |
258 |
156 |
232 |
13 |
150 |
25 |
116 |
185 |
4 |
19,1 |
|
|
UJ45,3R6 |
6” |
151 |
307 |
180 |
305 |
13 |
150 |
25 |
153 |
187 |
4 |
31,9 |
|
|
UJ45,3R8 |
8” |
196 |
420 |
246 |
360 |
13 |
180 |
34 |
180 |
231 |
4 |
69,1 |
