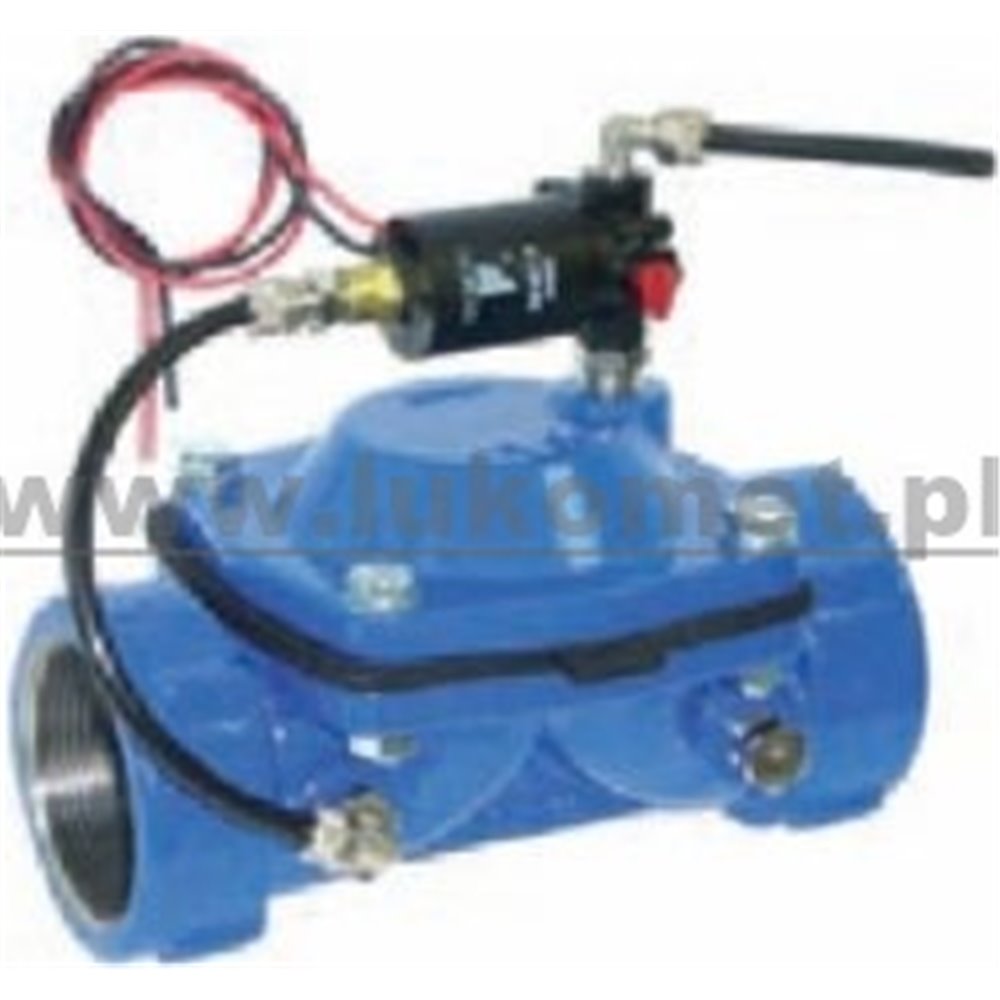

Elektrozawory hydrauliczne
Przeznaczenie
Elektrozawory hydrauliczne służą do kontroli przepływu wody w instalacjach ciśnieniowych. Umożliwiają otwarcie i zamknięcie przepływu przy użyciu cewki niskiego napięcia. Wykorzystywane w instalacjach nawodnieniowych, wodociągach i instalacjach przeciwpożarowych. Ciśnienia pracy od 1,5 do 16 Atm (korpus). Sterowanie cewką 24 V prądu zmiennego PN10. Na zamówienie elektrozawory sterowane cewkami 9-12 V prądu stałego PN10, 24 V prądu zmiennego na 16 Atm z mosiężnym korpusem cewki.
Budowa
Główne elementy zaworu to: korpus, pokrywa i membrana. Nie posiada trzpieni łożysk, uszczelnień które mogą być uszkodzone przez rdzę lub zanieczyszczenia. Korpus i pokrywa wykonane z żeliwa GG25 pokrytego farbą epoksydową 150 mikronów. Skręcone śrubami stalowymi ocynkowanymi 8,8. Membrana ze wzmocnionego nylonu ze sprężyną nierdzewną AISI 302 wspartą na polipropylenowej podstawie. Na języczku membrany jest wytłoczony rok produkcji a na odwrocie symbol materiału i twardości gumy. W korpusie i pokrywie występują otwory 1/4” dla podłączenia przewodów sterujących. Cewka z zaworem sterującym nabudowana na otworze wejściowym w pokrywie. Elektrozawór zamyka się powoli nie powodując uderzeń hydraulicznych. Dla otwarcia zaworu cewka przestawia trójdrogowy zawór sterujący i otwiera komorę PC nad membraną. Następuje zrzut wody z automatyki. Dla zamknięcia zaworek trójdrogowy sterowany cewką wyrównuje ciśnienia P1 i PC a sprężyna domyka membranę.

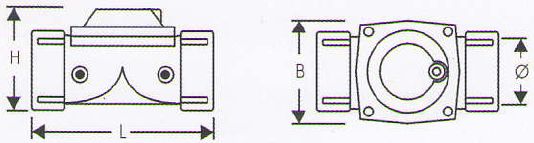

Dane techniczne
|
Numer
katalogowy
|
Ø
mm
|
L
mm
|
H
mm
|
B
mm
|
Waga
kg
|
Qnom*
m3/h
|
![]() |
|
UJ27.HTIMEL25G
|
1”
|
116
|
50
|
70
|
1,5
|
8
|
|
|
UJ27.HTIMEL40G
|
1 ½”
|
175
|
100
|
120
|
3,7
|
24
|
|
|
UJ27.HTIMEL50G
|
2”
|
175
|
100
|
120
|
3,5
|
28
|
|
|
UJ27.HTIMEL75G
|
2”½
|
200
|
115
|
120
|
4,5
|
34
|
|
|
UJ27.HTIMEL90G
|
3”
|
230
|
135
|
165
|
8,0
|
50
|
|
|
UJ27.HTIMEL100
|
4”
|
300
|
170
|
210
|
17
|
68
|
- Przyłącze
- gwintowane lub kołnierzowe
- Rozmiar [cal]
- 1 - 10
- Ciśnienie pracy [Atm]
- 1,5 - 16
Aby uzyskać szczegółowe informacje na temat cen naszych produktów, prosimy o kontakt poprzez formularz na stronie lub wysłanie wiadomości e-mail na adres lukomet@lukomet.pl.
Odpowiemy tak szybko, jak to możliwe, podając indywidualną ofertę.
