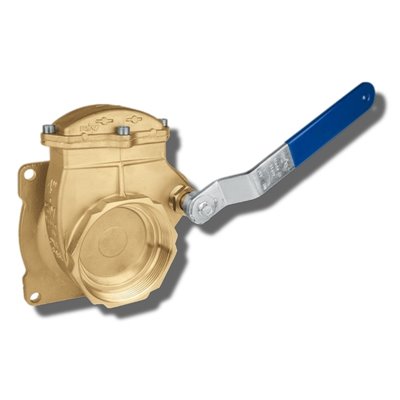

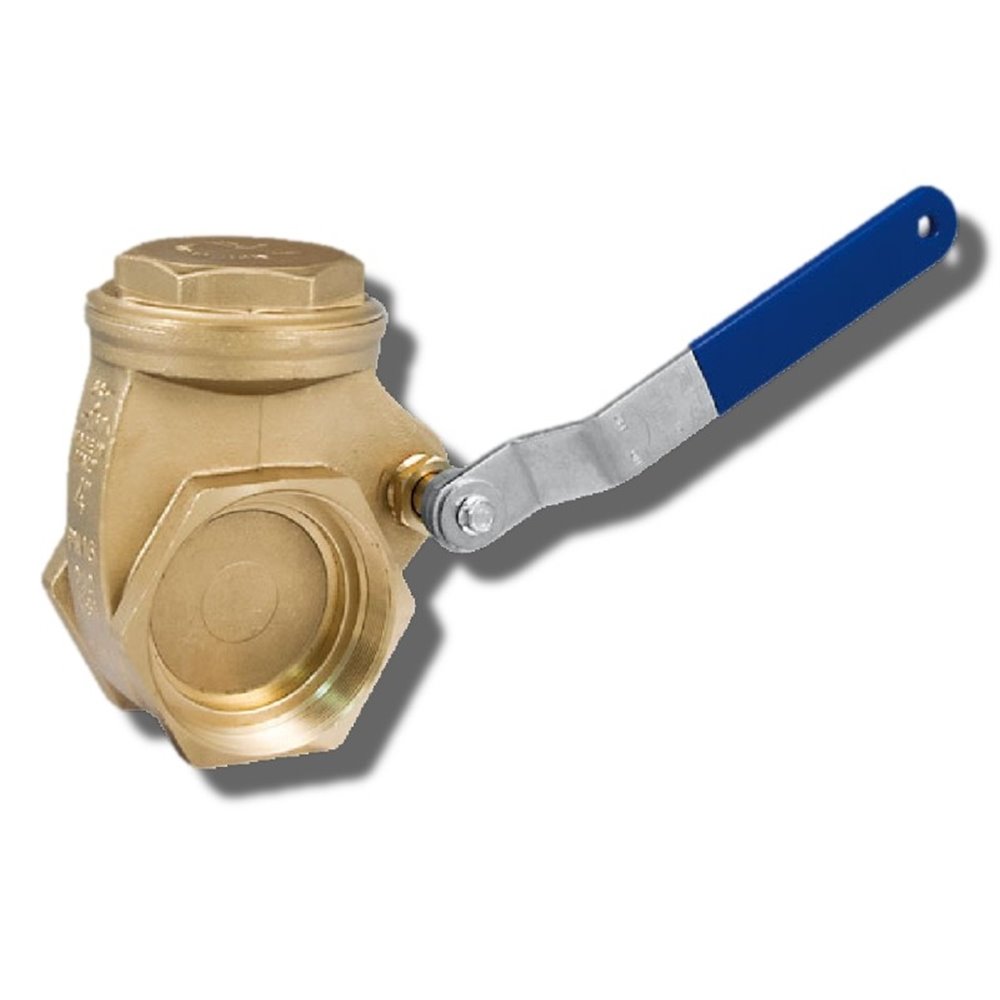

Zasuwy klinowe mosiężne z dźwignią
UJ52,D
Przeznaczenie
Do zastosowania w rolnictwie i ekologii, zootechnice, na beczkowozach. Do kontroli przepływu cieczy zanieczyszczonych, gnojowicy i wody. Posiada własną kompaktową dźwignę otwierającą przez co jest łatwa w obsłudze i posiada niewielkie wymiary. Temperatura pracy od –20 do + 90oC. ŁUKOMET stosuje te zawory głównie beczkowozach. Ciśnienie pracy nawet do 8 bar przy największych zasuwach.
Budowa i zasada działania
Korpus, dyski klina, wewnętrzna dźwignia, wrzeciono wykonane są z odlewów mosiężnych. Standardowo z przyłączem gwintowanym wg ISO 228/1 lub z gwintem stożkowym NPT ANSI B1.20.1. Możliwe przyłącze gwint/kołnierz. Uszczelnienie wrzeciona dławnicowe z wkładem z tworzywa sztucznego. Dźwignia zewnętrzna ze stali cynkowanej. Posiada dwa oddzielne dyski zamykające co ułatwia dokładne ułożenie się w korpusie i daje lepszą szczelność zamknięcia. Wykonanie zgodne z dyrektywą 97/23/CE.

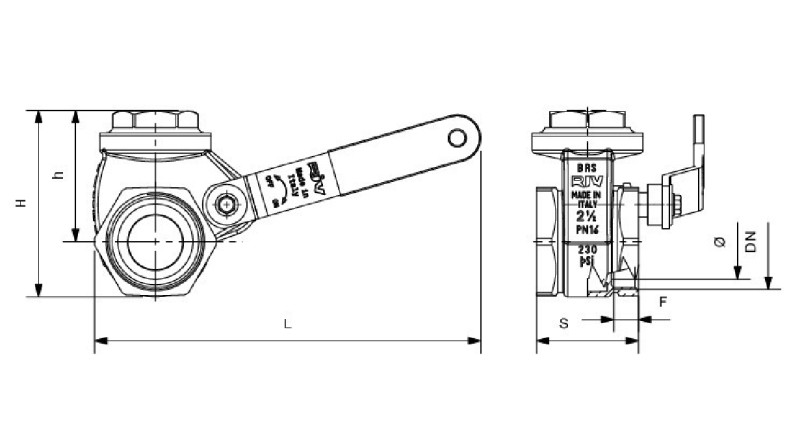

Wymiary ogólne
|
Numer katalogowy
|
DN
|
f
|
H
|
h
|
S
|
L
|
F
|
PN
[bar]
|
Masa
[kg]
|
|
UJ52,D,2
|
2”
|
49
|
115
|
54
|
75
|
228
|
20
|
16
|
1,77
|
|
UJ52,D,25
|
2 ½”
|
59
|
150
|
106
|
80
|
345
|
21
|
16
|
3,12
|
|
UJ52,D,3
|
3”
|
70
|
165
|
117
|
86
|
385
|
21
|
10
|
4,08
|
|
UJ52,D,4
|
4”
|
93
|
212
|
150
|
92
|
415
|
22
|
10
|
6,07
|
|
UJ52,D,6
|
6”
|
144
|
320
|
230
|
102
|
560
|
22
|
8
|
11,21
|
 |
|||||||||
Aby uzyskać szczegółowe informacje na temat cen naszych produktów, prosimy o kontakt poprzez formularz na stronie lub wysłanie wiadomości e-mail na adres lukomet@lukomet.pl.
Odpowiemy tak szybko, jak to możliwe, podając indywidualną ofertę.
