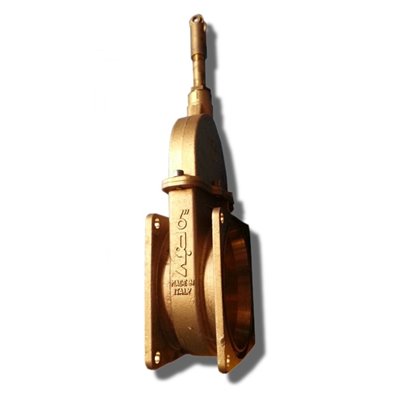

Zasuwy mosiężne kołnierzowe do dźwigni
UJ51,KR
Przeznaczenie
Do zastosowania w rolnictwie i ekologii, zootechnice, na beczkowozach, zbiornikach magazynowych. Do kontroli przepływu cieczy zanieczyszczonych, gnojowicy. Może być sterowana ręcznie przez układ dźwigni lub zdalnie poprzez siłownik pneumatyczny lub hydrauliczny. Temperatura pracy od –20 do + 90oC. ŁUKOMET stosuje te zawory głównie na zbiornikach magazynujących gnojowicę i przepompowniach gnojowicy.
Budowa i zasada działania
Korpus, klin, wrzeciono widelec wykonane są z odlewów mosiężnych. Uszczelnienie na kwadratowych kołnierzach przyłączeniowych za pomocą oringów gumowych będących w wyposażeniu zasuwy. Uszczelnienie wrzeciona dławnicowe z wkładem z tworzywa sztucznego. Pokrywa korpusu przykręcona jest śrubami ze stali nierdzewnej.
Ustawienia klina poprzez podnoszenie lub opuszczanie za widelec wrzeciona. Wyprowadzony z boku korpusu języczek służy do montażu układu dźwigni.
|

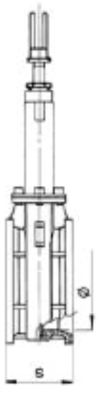

Numer katalogowy
|
DN
|
Ø
|
A
|
F
|
L
|
h
|
h1
|
H
|
S
|
PN
[bar]
|
Masa
[kg]
|
|
UJ51.KR10.4
|
4”
|
91
|
150
|
13
|
180
|
290
|
235
|
385
|
97
|
3
|
6,01
|
|
UJ51.KR10.5
|
5”
|
120
|
150
|
13
|
180
|
350
|
295
|
450
|
97
|
3
|
7,47
|
|
UJ51.KR10.6
|
6”
|
143
|
150
|
13
|
180
|
390
|
320
|
495
|
97
|
2,5
|
8,00
|
|
UJ51.KR10.8
|
8”
|
191
|
180
|
13
|
230
|
485
|
385
|
610
|
112
|
1,5
|
17,82
|
|
UJ51.KR10.10
|
10”
|
245
|
300
|
22
|
340
|
660
|
540
|
880
|
165
|
1,0
|
45,81
|
 |
 |
||||||||||
Aby uzyskać szczegółowe informacje na temat cen naszych produktów, prosimy o kontakt poprzez formularz na stronie lub wysłanie wiadomości e-mail na adres lukomet@lukomet.pl.
Odpowiemy tak szybko, jak to możliwe, podając indywidualną ofertę.
