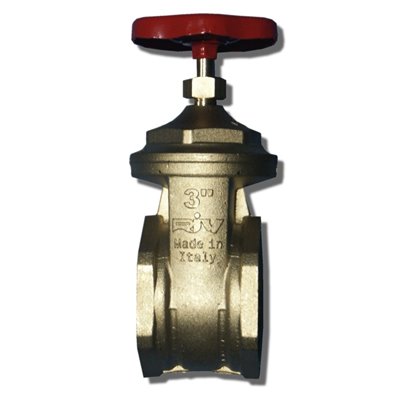

Zasuwy mosiężne z wrzecionem
UJ51,WR
Przeznaczenie
Stosowane przez ŁUKOMET w układach tłocznych pompowni i przy hydrantach czerpalnych linii przesyłowych jak też w innych miejscach w celu kontroli przepływu. Zalecana wszędzie tam gdzie otwieranie i zamykanie przepływu ma odbywać się powoli. Umożliwia swobodne ustawienie żądanej przepustowości. Do wody czystej na temperatury do 90 ºC. Zasuwy 2”½ do 4”na ciśnienia do 16 Atm. Zasuwy od ½ do 2, 5 i 6” na ciśnienia do 10 Atm.
Budowa
Korpus z mosiądzu CW617N, klin z mosiądzu CB745S, pokrywa z mosiądzu CW617N, wrzeciono, nakrętka dławnicy wykonane są z mosiądzu CW614N. Uszczelnienie wrzeciona z gumy EPDM. Pokrętka stalowa pokryta powłoką z tworzywa sztucznego. Nakrętka na wrzecionie ze stali ocynkowanej. Wykończenie piaskowaniem. Gwint żeński po obu stronach zasuwy wg ISO 228/1. Wyrób importowany z Włoch.
Wymiary ogólne
|
Numer katalog.
|
Wymiary [mm]
|
Masa [kg]
|
 |
|||||
|
R”
|
L
|
H
|
D
|
F
|
M
|
|||
|
UJ51,WR2000,½
|
½
|
35
|
70
|
45
|
14
|
9
|
0,16
|
|
|
UJ51,WR2000,¾
|
¾
|
40
|
70
|
45
|
15
|
9
|
0,19
|
|
|
UJ51,WR2000,1
|
1
|
43
|
80
|
50
|
19
|
10
|
0,27
|
|
|
UJ51,WR2000,1¼
|
1¼
|
48
|
88
|
55
|
27
|
10
|
0,39
|
|
|
UJ51,WR2000,1½
|
1½
|
53
|
105
|
60
|
33
|
11
|
0,57
|
|
|
UJ51,WR2000,2
|
2
|
58
|
134
|
70
|
45
|
12
|
0,84
|
|
|
UJ51,WR2010,2½
|
2½
|
65
|
155
|
100
|
60
|
16
|
1,73
|
|
|
UJ51,WR2010,3
|
3
|
74
|
178
|
100
|
69
|
16
|
2,08
|
|
|
UJ51,WR2010,3½
|
3½
|
82
|
200
|
120
|
83
|
17
|
3,63
|
|
|
UJ51,WR2010,4
|
4
|
86
|
215
|
120
|
89
|
18
|
3,66
|
|
|
UJ51,WR2010,5
|
5
|
95
|
313
|
150
|
117
|
21
|
7,94
|
|
|
UJ51,WR2010,6
|
6
|
105
|
380
|
175
|
143
|
24
|
11,7
|
|
Aby uzyskać szczegółowe informacje na temat cen naszych produktów, prosimy o kontakt poprzez formularz na stronie lub wysłanie wiadomości e-mail na adres lukomet@lukomet.pl.
Odpowiemy tak szybko, jak to możliwe, podając indywidualną ofertę.
