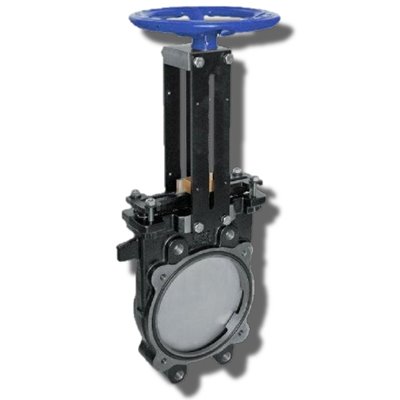

Zasuwy nożowe żeliwne GLADIO
UJ53,NZ
Przeznaczenie

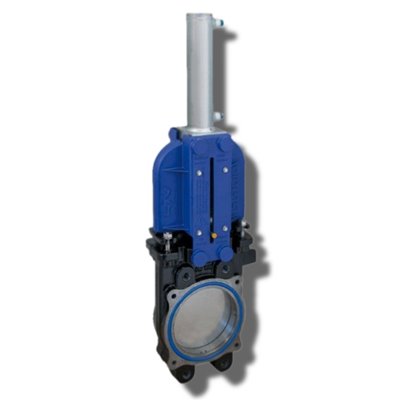

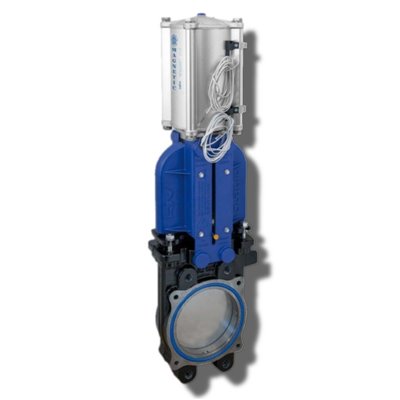

Do zastosowania w rolnictwie i ekologii, zootechnice, na beczkowozach, zbiornikach magazynowych, w przemyśle. Do kontroli przepływu cieczy zanieczyszczonych, gnojowicy. Może być sterowana ręcznie przez układ dźwigni, pokrętło lub zdalnie poprzez siłownik pneumatyczny lub hydrauliczny. Pozycja pracy dowolna. Temperatura pracy od –20 (bez cieczy) do + 90oC. ŁUKOMET stosuje te zawory głównie na zbiornikach magazynujących gnojowicę i przepompowniach gnojowicy, wszędzie tam gdzie wymagana jest wysoka szczelność i niezawodność działania przy dużym ciśnieniu cieczy w instalacji.
Budowa i zasada działania

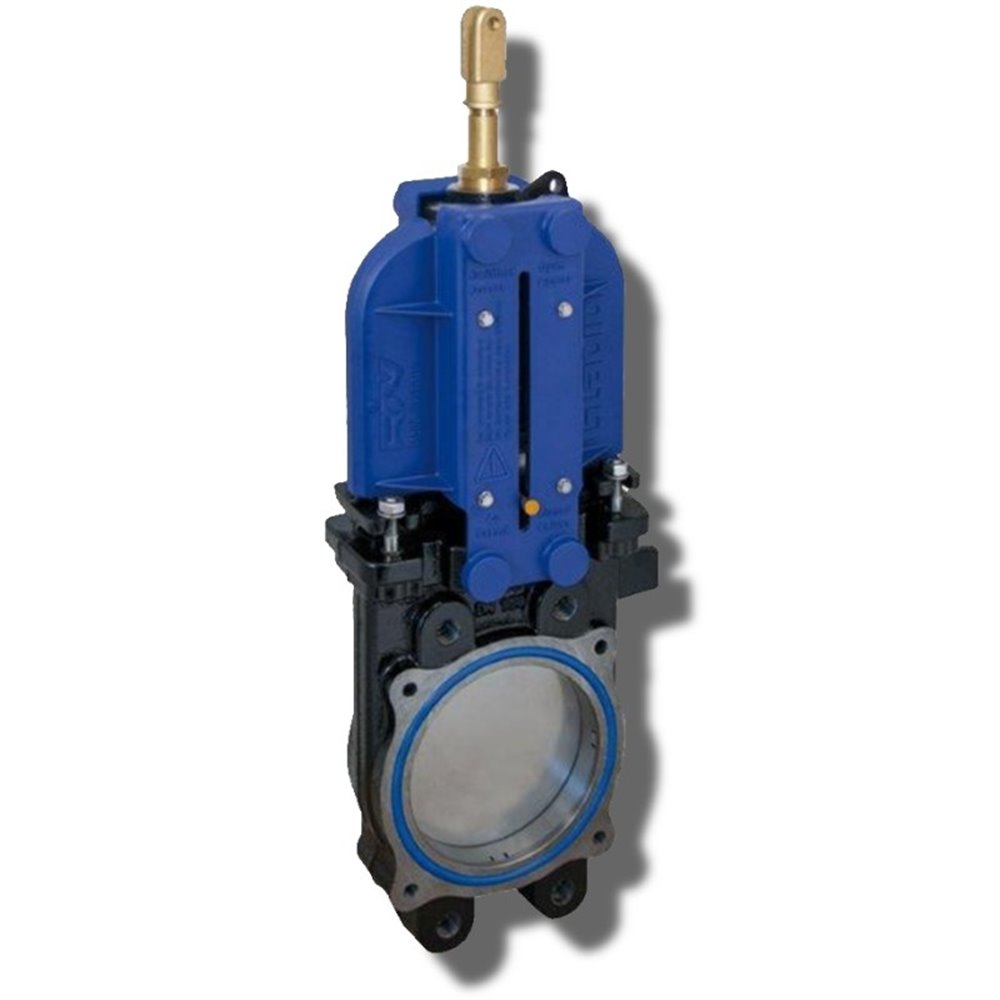

Korpus i pokrywa wykonane z żeliwa, nóż ze stali nierdzewnej. Zasuwy posiadają przyłącza do kołnierzy kwadratowych DIN PN10 lub ANSI 150. Uszczelnienie na kołnierzach przyłączeniowych za pomocą oringów NBR będących w wyposażeniu zasuwy. Wrzeciono i widelec wrzeciona z mosiądzu. Uszczelnienie wrzeciona dławnicowe z wkładem z tworzywa sztucznego. Szpilki i nakrętki korpusu ze stali nierdzewnej. Ustawienie noża poprzez podnoszenie lub opuszczanie za widelec wrzeciona. Wyprowadzony z boku korpusu języczek służy do montażu układu dźwigni. Wyprowadzony na zewnątrz obudowy wskaźnik umożliwia wzrokową kontrolę otwarcia zasuwy. Mocna obudowa oddziela całkowicie ruchome części zasuwy. Wszystkie części w razie zużycia łatwe do demontażu i wymiany. Ze względu na swą konstrukcję zasuwy znane są jako nie zapychające się. Produkt zgodny z dyrektywą 97/23/CE.

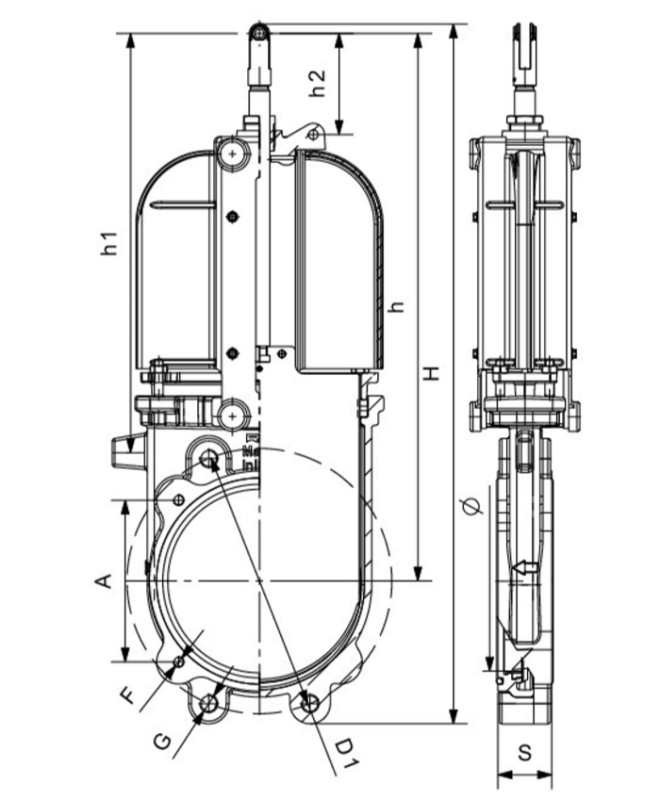

Wymiary ogólne
|
Numer katalogowy
|
DN
|
f
|
H
|
h
|
S
|
F
|
A
|
D1
|
G
|
h1
|
PN
[bar]
|
Masa
[kg]
|
 |
|
UJ53,NZR120,4
|
4”
|
100
|
58 4
|
467
|
50
|
M12
|
150
|
180
|
M16
|
371
|
10
|
15,45
|
|
|
UJ53,NZR120,5
|
5”
|
125
|
616
|
483
|
50
|
M12
|
150
|
210
|
M16
|
377
|
10
|
16,48
|
|
|
UJ53,NZR120,6
|
6”
|
150
|
671
|
525
|
60
|
M12
|
150
|
240
|
M20
|
411
|
10
|
19,57
|
|
|
UJ53,NZR120,8
|
8”
|
200
|
671
|
607
|
60
|
M12
|
180
|
295
|
M20
|
465
|
8
|
24,67
|
|
|
UJ53,NZR120,10
|
10”
|
250
|
941
|
733
|
70
|
-
|
-
|
350
|
M20
|
-
|
7
|
53,05
|
Aby uzyskać szczegółowe informacje na temat cen naszych produktów, prosimy o kontakt poprzez formularz na stronie lub wysłanie wiadomości e-mail na adres lukomet@lukomet.pl.
Odpowiemy tak szybko, jak to możliwe, podając indywidualną ofertę.
