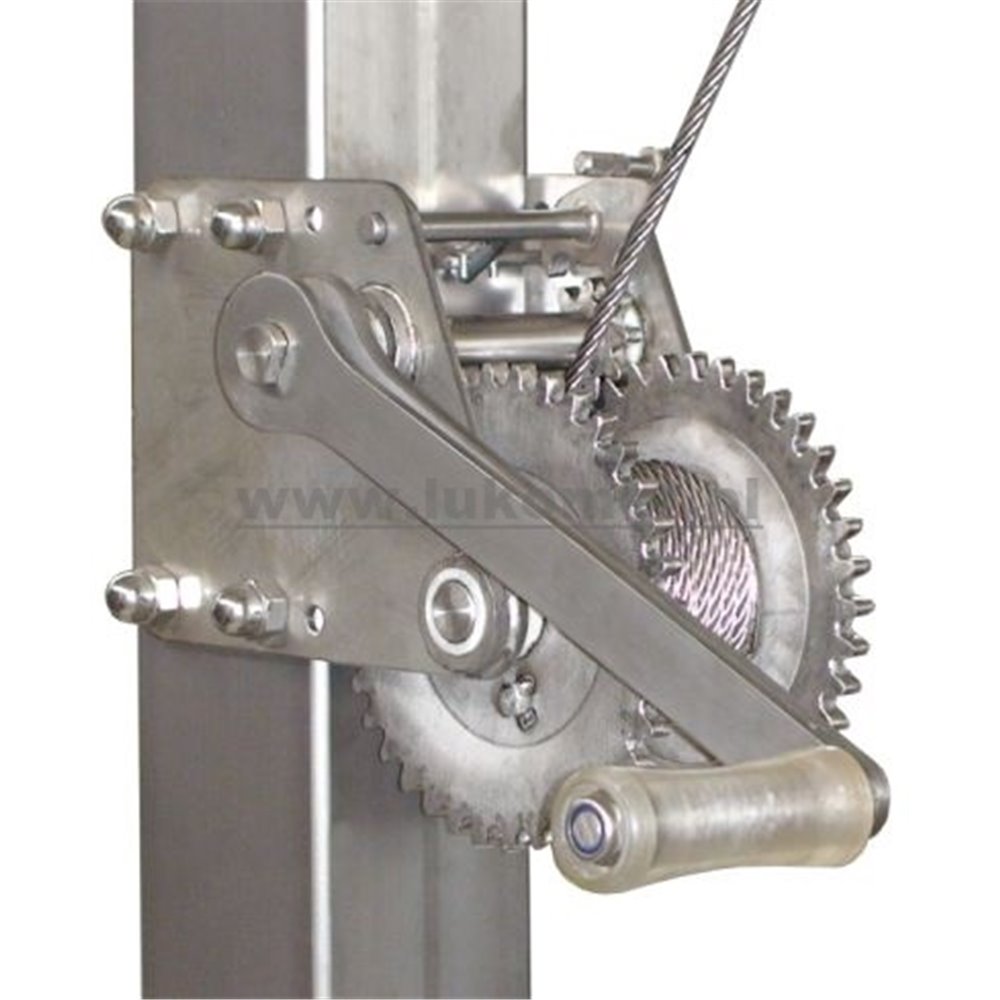

Wciągarka kwasoodporna

Przeznaczenie

Przyciągarka przeznaczona jest do pracy w środowi­sku agresywnym. Opracowana została jako wyposa­żenie żurawika przepompowni i zbiornika magazy­nującego gnojowicę pochodzącą od trzody chlewnej, a więc o dużej zawartości kwasu solnego i amo­niaku, których opary skutecznie niszczą wszelkie zabezpieczenia antykorozyjne konstrukcji stalo­wych. Przyciągarka w połączeniu z kwasoodporną liną służy do opuszczania i podnoszenia po prowad­nicach lub swobodnie wszelkiego rodzaju mieszadeł i pomp zwłaszcza zatapialnych.

Budowa i zasada działania

Pomiędzy dwoma grubościennymi płytami ułoży­skowane są w tulejach teflonowych: szpula linowa z uzębionymi po obwodzie obiema tarczami, wałek z zębatymi małymi kółkami napędzanymi długą ma­sywną korbą, oraz ośka zapadki. Z jednym kółkiem napędzającym współpracuje (przełączana ręcznie) zapadka zapewniająca funkcję rozwijania, zwijania i blokady położenia. Przy niezamierzonym puszcze­niu korby podczas opuszczania, zapadka sama zblokuje się po gwałtownym obrocie korby o kąt nie większy jak 45^o. Uzębienia tarcz szpuli są przesunięte względem siebie o ½ modułu zęba, co poprawia współpracę z kółkami napędzającymi. Czopy szpuli i wałka napędzającego o średnicy 20 mm pracują w tulejach teflono­wych osadzonych w pogrubionych panewkach płyt bocznych. Walec szpuli o średnicy 76 mm pozwala na nawinięcie 6 m linki grubości 6 mm w dwóch warstwach, co przy splocie liny 7x19 zapewnia jej długotrwałą pracę i w niewielkim stopniu zmienia wartość siły przykładanej do korby w całym zakresie podnoszenia. Wciągarka w swojej wersji podstawowej przystosowana jest do zabudowy na profilu zamkniętym 100 x 100 mm za pomocą czterech śrub M12 x 120. Wszystkie, bez wyjątku, materiału użyte we wciągarce są kwasoodporne.

Dane techniczne
