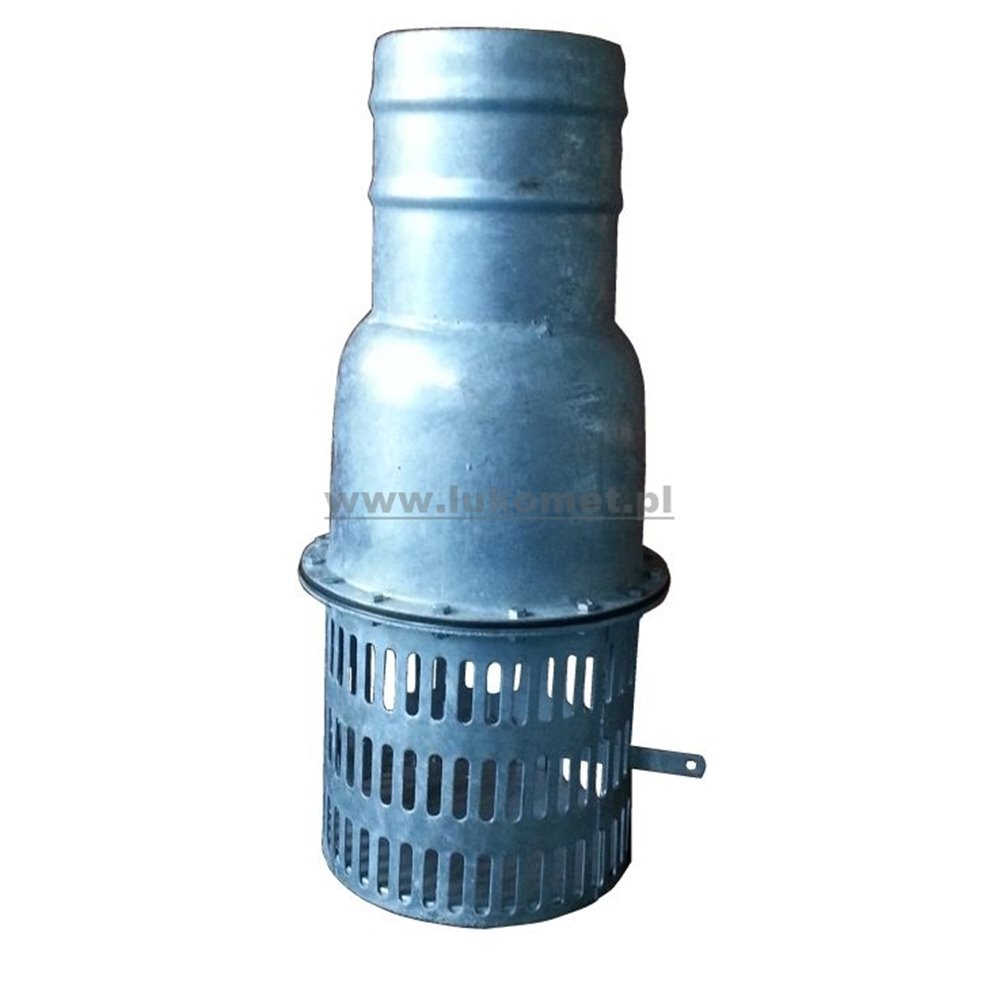

Kosze ssące z zaworem stopowym, proste do węża
B211.0,325
Przeznaczenie i zakres stosowania
Jest to element rozpoczynający układ ssący i cały system nawodnień. Umożliwia czerpanie wody z powierzchniowych ujęć wody i ma do spełnienia dla pompy dwa zasadnicze zadania. Sito ogranicza aspirację z wodą części stałych o wymiarach większych od oczek kosza, które mogły by zakłócić pracę pompy. Zawór zwrotny dzięki swej szczelności gwarantuje utrzymanie słupa wody w układzie ssącym na czas zawadniania i gotowości pompy do pracy. Zawór ten umożliwia również zalewanie pompy bez konieczności stosowania układów podciśnieniowych. Garbowane przyłącze kosza do obsadzenia w wężu ssącym sprawia że urządzenie to jest powszechnie stosowane w elastycznych układach ssących pompowni.
Budowa

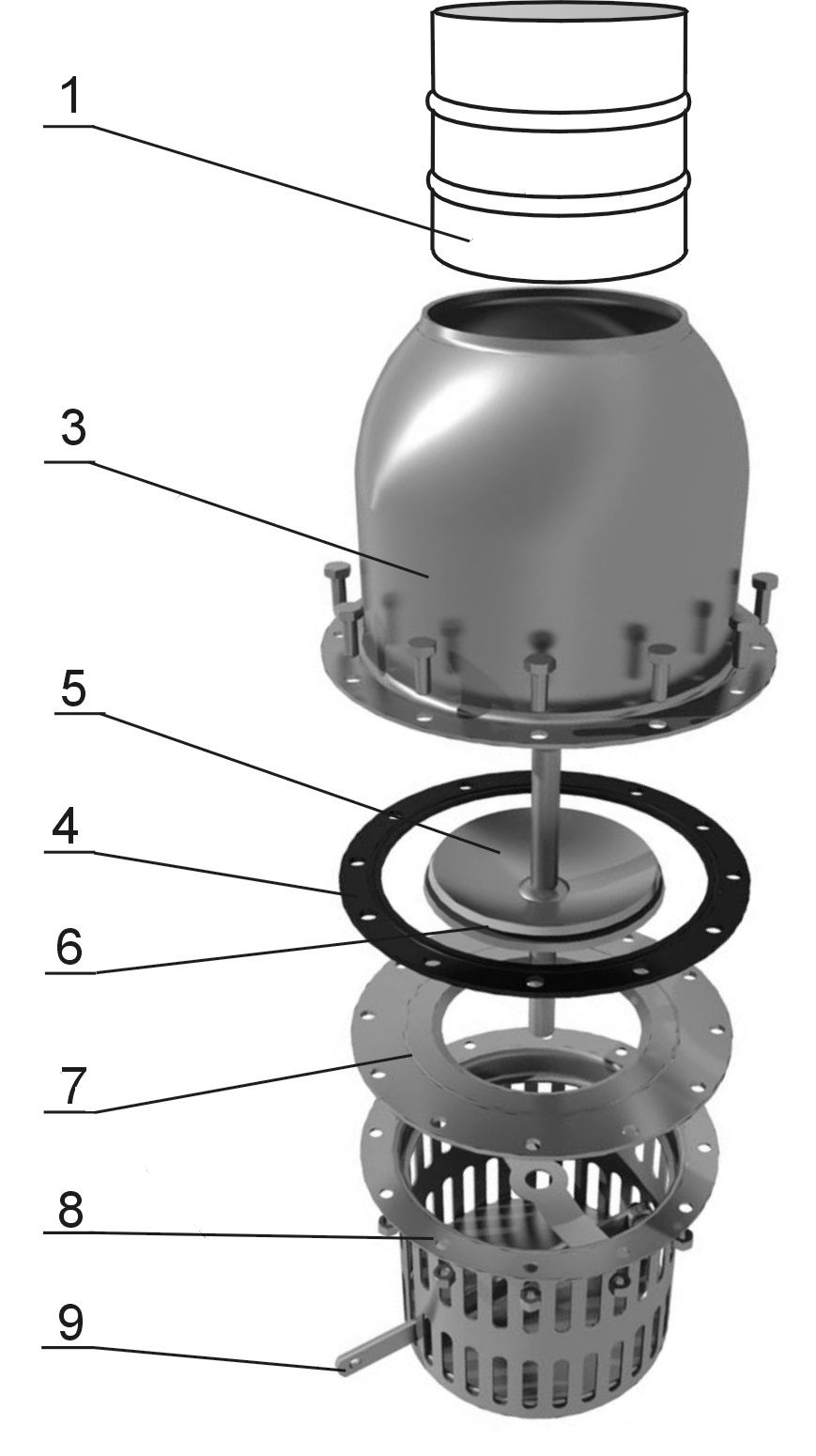

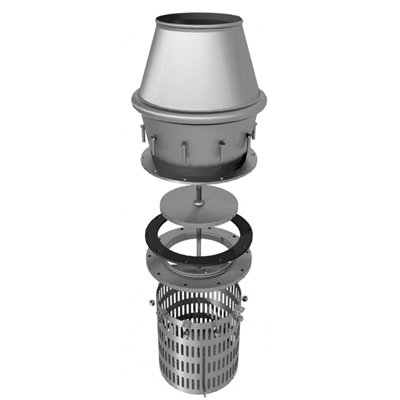

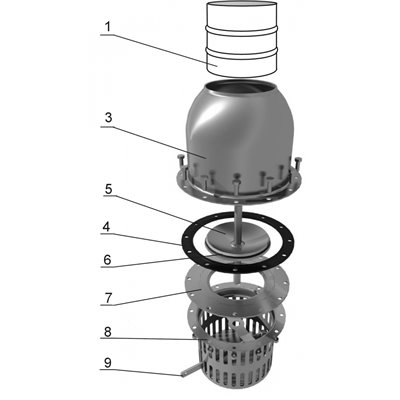

Kosz ssący B211,0,325 składa się z: króćca przyłączeniowego 1, zaworu zwrotnego zbudowanego z elementów, 3, 4, 5, 6, 7 i sita 8. Szczelność 100 % gwarantują: gumowa uszczelka korpusu 4 i gumowa uszczelka serca 6. Elementy stalowe wykonane z blach cienkościennych cynkowane ogniowo. Do odwodnienia układu ssącego służy dźwignia 9 wymuszająca unoszenie serca zaworu zwrotnego 6. W celu sprawnego odwodnienia całego układu ssącego do dźwigni 9 należy dowiązać linkę.
Dane Techniczne
|
Numer katalogowy
|
Średnica przyłącza [mm]
|
Wysokość [mm]
|
Średnica maks.1
[mm]
|
Sito
|
Przepustowość2 [m3/h]
|
Waga [kg]
|
|
|
Wys./Śr.
|
Oczka
|
||||||
B211,0,325,60 |
63
|
345
|
150
|
130/115
|
40x8 2 rz.
|
12
|
2,5
|
B211,0,325,75 |
75
|
370
|
168
|
130/140
|
40x8 2 rz.
|
25
|
3,5
|
B211,0,325,90 |
90
|
410
|
190
|
130/155
|
40x8 2 rz.
|
45
|
4,0
|
B211,0,325,100,1 |
100
|
410
|
190
|
130/155
|
40x8 2 rz.
|
45
|
4,1
|
B211,0,325,100,2 |
100
|
490
|
208
|
190/175
|
40x8 3 rz.
|
65
|
5,3
|
B211,0,325,110 |
110
|
490
|
208
|
190/175
|
40x8 3 rz.
|
65
|
5,4
|
B211,0,325,120 |
125
|
490
|
208
|
190/175
|
40x8 3 rz.
|
65
|
5,5
|
B211,0,325,150 |
150
|
515
|
239
|
195/205
|
40x8 3 rz.
|
120
|
6,6
|
B211,0,325,200 |
200
|
820
|
345
|
275/220
|
40x7 4 rz.
|
250
|
16,9
|
B211,0,325,250 |
250
|
980
|
435
|
350/330
|
40x7 6 rz.
|
350
|
37,5
|
B211,0,325,300 |
300
|
1200
|
496
|
350/350
|
40x7 6 rz.
|
500
|
45,0
|
1 - Nie uwzględnia dźwigni 9.
2 - Wyznaczono dla strat ciśnienia na zaworze hstr = 0,6 m.
Dla wymiarów Ø63-150 korpusy zaworów są wytłaczane jednolite. Dla Ø200-300 mm zawory zwrotne mają korpusy spawane z 2 elementów.
Aby uzyskać szczegółowe informacje na temat cen naszych produktów, prosimy o kontakt poprzez formularz na stronie lub wysłanie wiadomości e-mail na adres lukomet@lukomet.pl.
Odpowiemy tak szybko, jak to możliwe, podając indywidualną ofertę.
