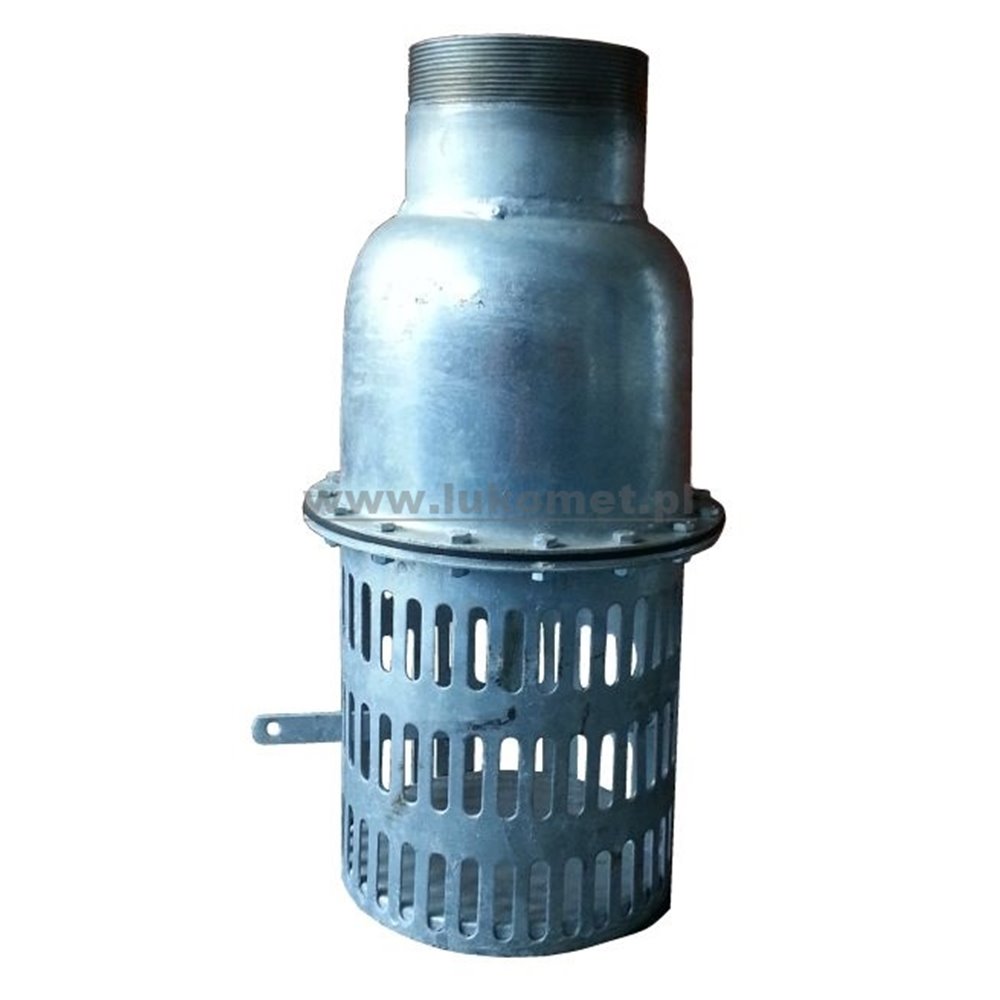

Kosze ssące z zaworem zwrotnym, proste gwintowane
B211.4
Przeznaczenie i zakres stosowania
Jest to element rozpoczynający układ ssący i cały system nawodnień. Umożliwia czerpanie wody z powierzchniowych ujęć wody i ma do spełnienia dla pompy dwa zasadnicze zadania. Sito ogranicza aspirację z wodą części stałych o wymiarach większych od oczek kosza, które mogły by zakłócić pracę pompy. Zawór zwrotny dzięki swej szczelności gwarantuje utrzymanie słupa wody w układzie ssącym na czas zawadniania i gotowości pompy do pracy. Zawór ten umożliwia również zalewanie pompy bez konieczności stosowania układów podciśnieniowych. Gwintowane przyłącze kosza do połączenia z instalacją ssącą sprawia, że urządzenie to jest uniwersalne i powszechnie stosowane w różnych układach ssących pompowni.
Budowa

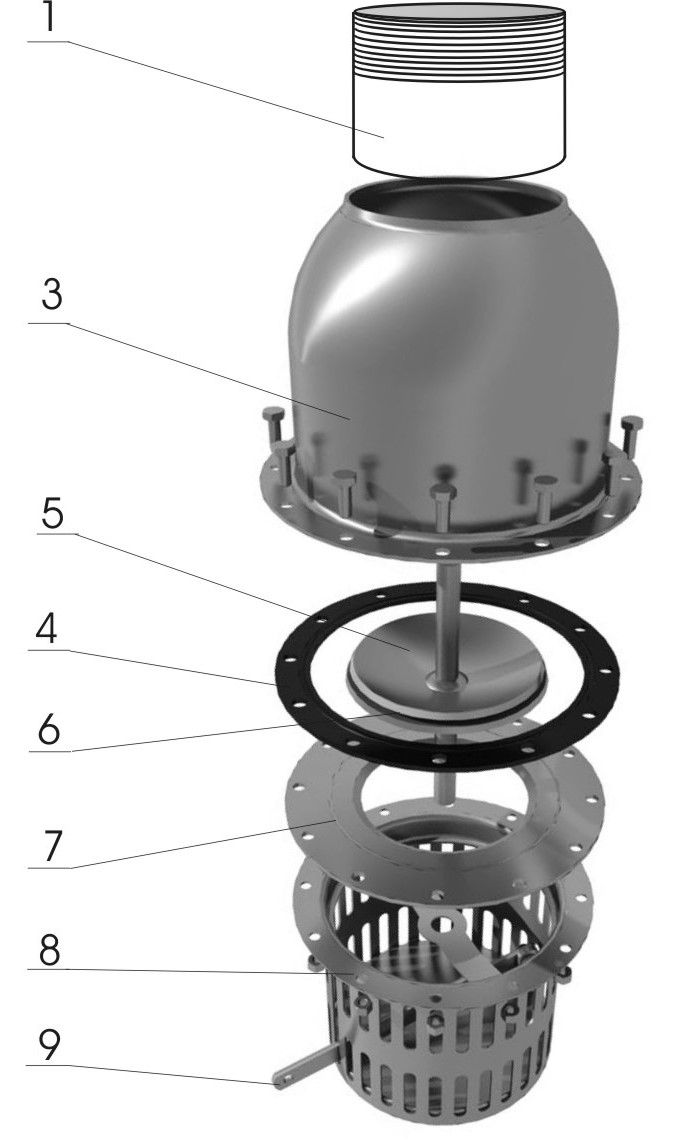

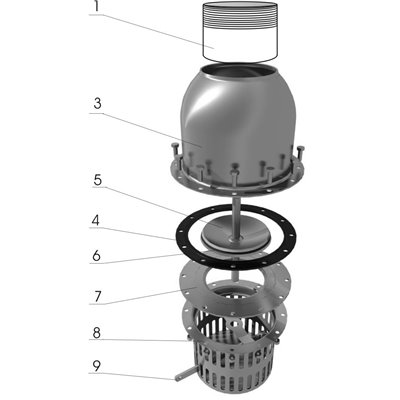

Kosz ssący B211,4 składa się z: króćca przyłączeniowego 1, zaworu zwrotnego zbudowanego z elementów, 3, 4, 5, 6, 7 i sita 8. Szczelność 100 % gwarantują: gumowa uszczelka korpusu 4 i gumowa uszczelka serca 6. Elementy stalowe wykonane z blach cienkościennych cynkowane ogniowo. Do odwodnienia układu ssącego służy dźwignia 9 wymuszająca unoszenie serca zaworu zwrotnego 6. W celu sprawnego odwodnienia całego układu ssącego do dźwigni 9 należy dowiązać linkę.
Dane Techniczne
|
Numer katalogowy
|
Średnica przyłącza [mm]
|
Wysokość [mm]
|
Sito
|
Przepustowość1 [m3/h]
|
Waga [kg]
|
|
|
Wys./Śr.
|
Oczka
|
|||||
|
B211,4,2
|
2” (60)
|
285
|
130/115
|
40x8 2 rz.
|
15
|
2,5
|
|
B211,4,2”1/2
|
2”1/2 (80)
|
320
|
130/140
|
40x8 2 rz.
|
25
|
3,5
|
|
B211,4,3,80
|
3” (80)
|
350
|
130/140
|
40x8 2 rz.
|
25
|
3,7
|
|
B211,4,3,100
|
3” (100)
|
350
|
130/155
|
40x8 2 rz.
|
45
|
4,3
|
|
B211,4,4
|
4” (120)
|
410
|
190/175
|
40x8 3 rz.
|
65
|
5,7
|
|
B211,4,5
|
5” (120)
|
420
|
190/175
|
40x8 3 rz.
|
65
|
5,8
|
|
B211,4,6
|
6” (150)
|
415
|
195/205
|
40x8 3 rz.
|
120
|
7,0
|
|
B211,4,8
|
8” (200)
|
670
|
275/220
|
40x7 4 rz.
|
250
|
17
|
1 – Wyznaczono dla strat ciśnienia hstr = 0,6 m.

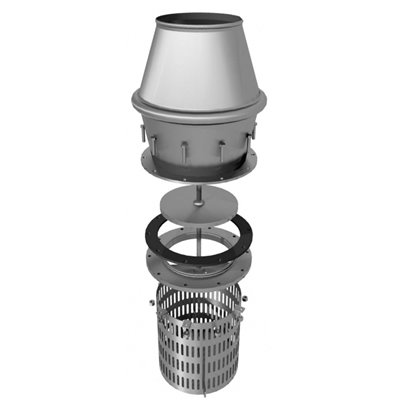

Największe wymiary 8" mm mają korpusy 3 spawane z 2 elementów. Pozostałe mniejsze są tłoczone.
