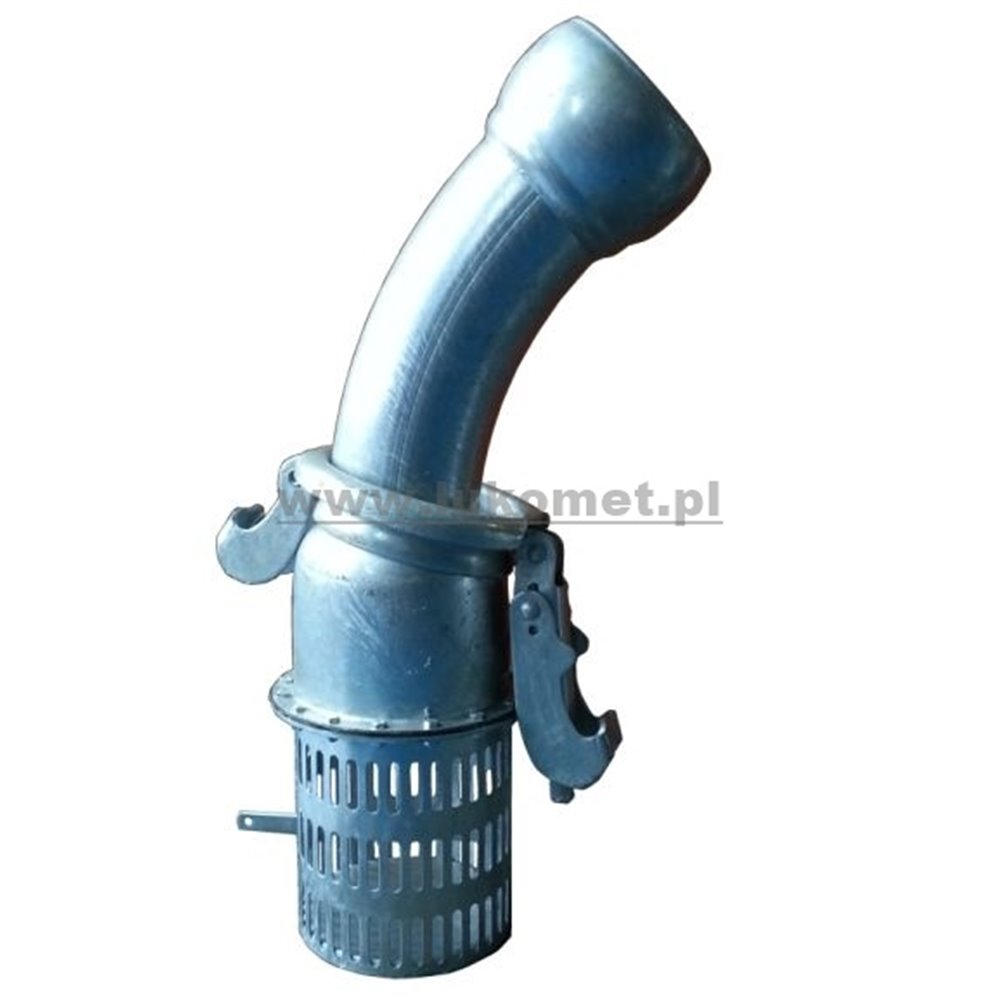

Kosze z zaworem stopowym, łukowe, męskie typ B
B211.1.335
Przeznaczenie i zakres stosowania
Jest to element rozpoczynający układ ssący i cały system nawodnień. Umożliwia czerpanie wody z powierzchniowych ujęć wody i ma do spełnienia dla pompy dwa zasadnicze zadania. Sito ogranicza aspirację z wodą części stałych o wymiarach większych od oczek kosza, które mogły by zakłócić pracę pompy. Zawór zwrotny dzięki swej szczelności gwarantuje utrzymanie słupa wody w układzie ssącym na czas zawadniania i gotowości pompy do pracy. Zawór ten umożliwia również zawadnianie bez konieczności stosowania podciśnieniowych układów zawadniania. Łagodny łuk ponad zaworem zakończony wytłoczką kulową typu BAUER sprawia że urządzenie to ma szczególne zastosowanie w układach ssących sztywnych lub elastyczno-sztywnych w dzikich ujęciach wody pompowni deszczownianych.
Konstrukcja i kompletacja

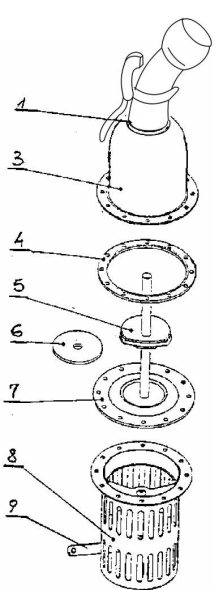

Kosz ssący zasadniczo składa się z: wspawanej wytłoczki kulowej UE112 1, pierścienia zamykającego UE113 10, łuku 45O 2, zaworu zwrotnego zbudowanego z elementów, 3, 4, 5, 6, 7 i sita 8. Szczelność 100 % gwarantują: gumowa uszczelka korpusu 4 i gumowa uszczelka serca 6. Elementy stalowe z blach cienkościennych cynkowane ogniowo. W celu odwodnienia układu ssącego służy dźwignia 9 wymuszająca unoszenie serca zaworu zwrotnego 6. Ażeby skorzystać z odwodnienia linii ssącej kosz należy doposażyć w linkę.
Dane Techniczne
|
Numer katalogowy
|
Typ wytłoczki
kulowej
|
Wysokość
[mm]
|
Sito
|
Przepustowość1
[m3/h]
|
Waga
[kg]
|
|
|
Wys./Śr.
|
Oczka
|
|||||
|
B211.1.335.50
|
HK50
|
450
|
130/115
|
40x8 2 rz.
|
15
|
3,0
|
|
B211.1.335.76
|
HK76
|
500
|
130/140
|
40x8 2 rz.
|
25
|
4,7
|
|
B211.1.335.89
|
HK89
|
520
|
130/140
|
40x8 2 rz.
|
25
|
5,6
|
|
B211.1.335.108
|
HK108
|
580
|
130/155
|
40x8 2 rz.
|
45
|
7,0
|
|
B211.1.335.133
|
HK133
|
705
|
190/175
|
40x8 3 rz.
|
65
|
9,9
|
|
B211.1.335.159
|
HK159
|
750
|
195/205
|
40x8 3 rz.
|
120
|
13,3
|
|
B211.1.335.194
|
HK194
|
905
|
275/220
|
40x7 4 rz.
|
250
|
24,3
|
1 - Wyznaczono dla strat na zaworze hstr = 0,6 m
ŁUKOMET wykona na zamówienie kosze z zaworem stopowym łukowe, niestandardowe do specjalistycznego zastosowania wg uzgodnionej modyfikacji np. bez sita, ze sztywnym przedłużeniem, lub z połączeniem innego typu.
B211.1.335
- Średnica przyłącza [mm]
- HK50 - HK194
- Wyprowadzenie z zaworu
- łukowe z szybkozłączem męskim
Aby uzyskać szczegółowe informacje na temat cen naszych produktów, prosimy o kontakt poprzez formularz na stronie lub wysłanie wiadomości e-mail na adres lukomet@lukomet.pl.
Odpowiemy tak szybko, jak to możliwe, podając indywidualną ofertę.
