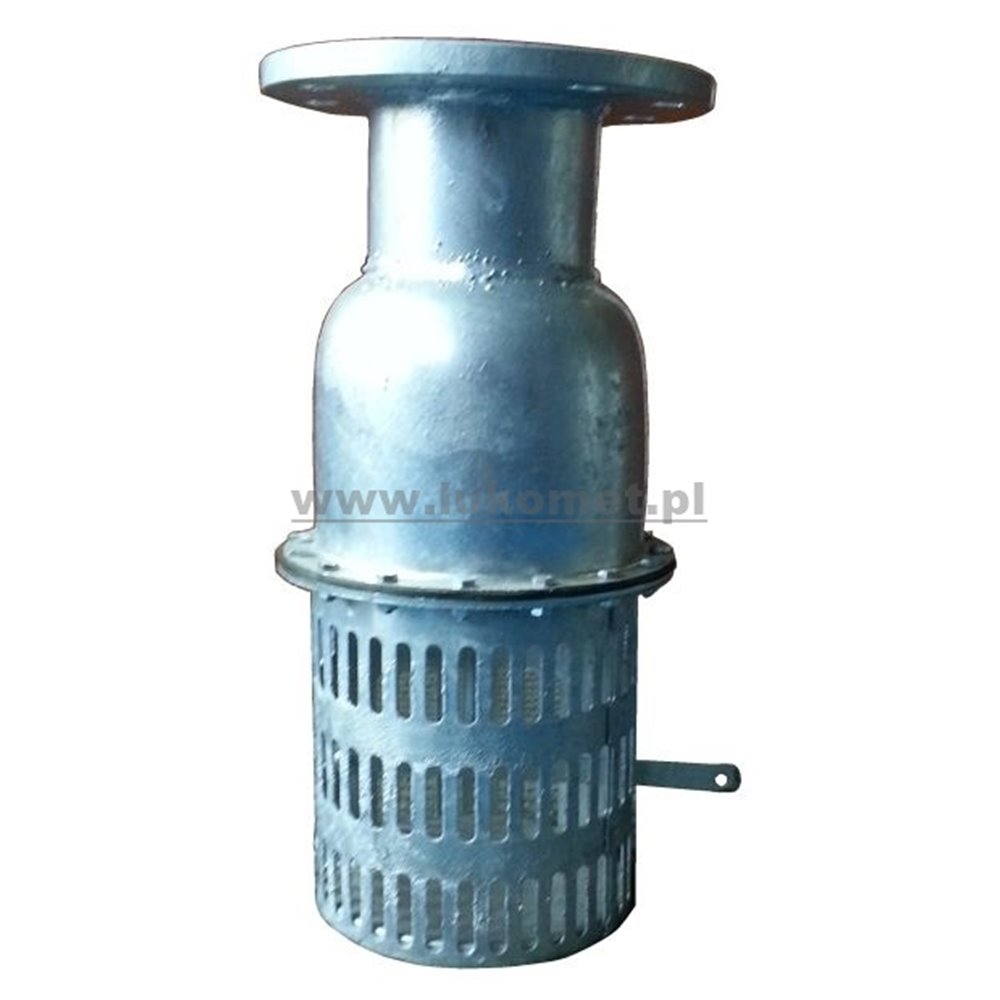

Kosze z zaworem stopowym, proste, kołnierzowe
B211.3
Przeznaczenie i zakres stosowania
Jest to element rozpoczynający układ ssący i cały system nawodnień. Umożliwia czerpanie wody z powierzchniowych ujęć wody i ma do spełnienia dla pompy dwa zasadnicze zadania. Sito ogranicza aspirację z wodą części stałych o wymiarach większych od oczek kosza, które mogły by zakłócić pracę pompy. Zawór zwrotny dzięki swej szczelności gwarantuje utrzymanie słupa wody w układzie ssącym na czas zawadniania i gotowości pompy do pracy. Zawór ten umożliwia również zalewanie pompy bez konieczności stosowania układów podciśnieniowych. Przyłącze kołnierzowe kosza sprawia, że urządzenie to jest powszechnie stosowane w układach ssących pompowni zainstalowanych na stałe.
Budowa

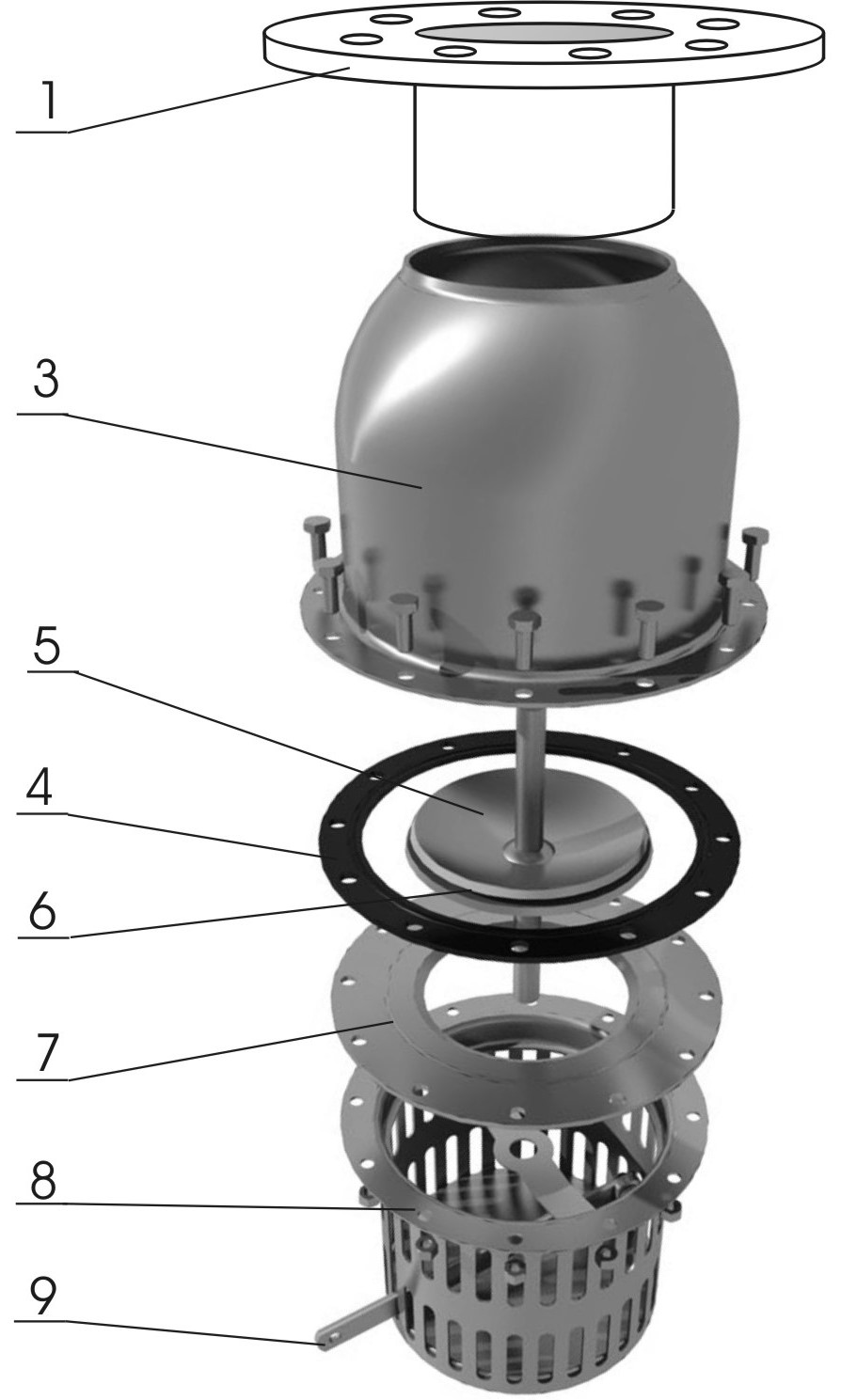

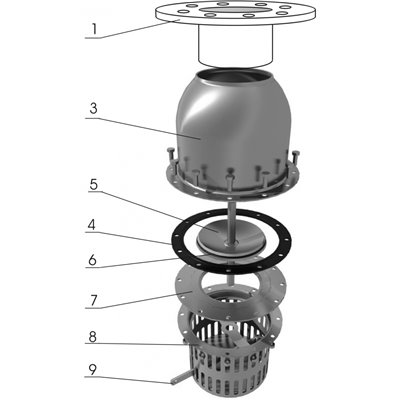

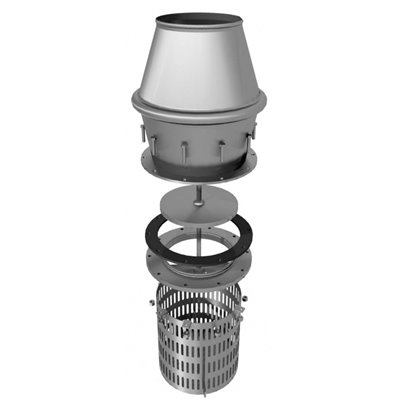

Kosz ssący B211,3 składa się z: króćca przyłączeniowego 1, zaworu zwrotnego zbudowanego z elementów, 3, 4, 5, 6, 7 i sita 8. Szczelność 100 % gwarantują: gumowa uszczelka korpusu 4 i gumowa uszczelka serca 6. Elementy stalowe wykonane z blach cienkościennych cynkowane ogniowo. Do odwodnienia układu ssącego służy dźwignia 9 wymuszająca unoszenie serca zaworu zwrotnego 6. W celu sprawnego odwodnienia całego układu ssącego do dźwigni 9 należy dowiązać linkę.
Dane Techniczne
|
Numer katalogowy
|
Średnica przyłącza [mm]
|
Wysokość [mm]
|
Sito
|
Przepustowość1 [m3/h]
|
Waga [kg]
|
|
|
Wys./Śr.
|
Oczka
|
|||||
B211,3,50 |
DN50
|
330
|
130/115
|
40x8 2 rz.
|
15
|
3,5
|
B211,3,65 |
DN65
|
370
|
130/140
|
40x8 2 rz.
|
25
|
4,6
|
B211,3,80,80 |
DN80
|
370
|
130/140
|
40x8 2 rz.
|
25
|
5,3
|
B211,3,80,100 |
DN80
|
370
|
130/155
|
40x8 2 rz.
|
45
|
5,3
|
B211,3,100,100 |
DN100
|
370
|
130/155
|
40x8 2 rz.
|
45
|
6,7
|
B211,3,100,120 |
DN100
|
430
|
190/175
|
40x8 3 rz.
|
65
|
7,1
|
B211,3,125 |
DN125
|
430
|
190/175
|
40x8 3 rz.
|
65
|
8,7
|
B211,3,150 |
DN150
|
490
|
195/205
|
40x8 3 rz.
|
120
|
11,0
|
B211,3,200 |
DN200
|
720
|
275/220
|
40x7 4 rz.
|
250
|
20,5
|
B211,3,250 |
DN250
|
830
|
350/330
|
40x7 6 rz.
|
350
|
35,0
|
B211,3,300 |
DN300
|
890
|
350/350
|
40x7 6 rz.
|
500
|
52,0
|
1 – Wyznaczono dla strat ciśnienia na zaworze hstr = 0,6 m.
Wartości w tabeli orientacyjne, nie mogą być podstawą do zawierania umów. Wymiary DN200, DN250 i DN300 mają korpusy zaworów 3 spawane z 2 elementów. Pozostałe mniejsze są jednolite tłoczone.
Aby uzyskać szczegółowe informacje na temat cen naszych produktów, prosimy o kontakt poprzez formularz na stronie lub wysłanie wiadomości e-mail na adres lukomet@lukomet.pl.
Odpowiemy tak szybko, jak to możliwe, podając indywidualną ofertę.
