Rury półelastyczne szybkozłączne PCV typ B
B231,1,B
Przeznaczenie i zakres stosowania
Przeznaczone są do łączenia elementów układu ssącego pompowni deszczownianych w systemie BAUER. W klasycznym układzie ssącym ŁUKOMET rura ta łączy króciec ssący zespołu pompowego z rurą ssącą sztywną. Łatwy montaż i demontaż z tymi elementami układu ssącego zapewniają zmontowane okucia szybkozłączne. Wykonane w ŁUKOMET rury półelastyczne szybkozłączne dają pełną szczelność, błyskawiczne łączenie jednym ruchem ręki, a dzięki swej elastyczności umożliwiają swobodne ustawienie biegu linii ssącej.
Ssące rury półelastyczne tolerują niewielkie nadciśnienie w granicach 1 bar. W celu zabezpieczenia przed niszczącym działaniem zwrotnego uderzenia wody z układu tłocznego ŁUKOMET stosuje zawory bezpieczeństwa na króćcach ssących i/lub zawory zwrotne na początku linii przesyłowej. Stosowane do wody czystej i do gnojowicy.
Konstrukcja i kompletacja

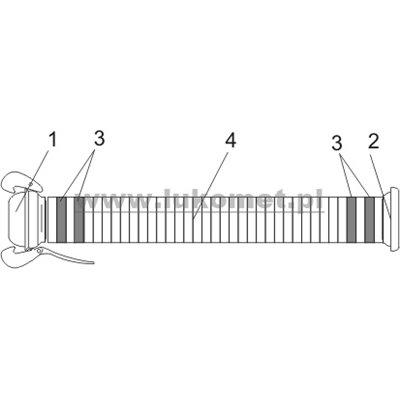

Na rurę półelastyczną szybkozłączną B231.1B składają się: okucie szybkozłączne męskie B235.B.309 1, okucie szybkozłączne żeńskie B235.B.310 2, cztery opaski zaciskowe UC11 3 lub taśma zaciskowa, dwumetrowy odcinek węża ssącego zbrojonego PVC UF51 4. Wąż ssący po obróbce termicznej jest obsadzany hermetycznie na okuciach i zaciskany opaskami.
Dane Techniczne
|
Numer katalogowy
|
Okucia
|
Średnica węża
[mm]
|
Wymiar opaski
|
Waga
[kg]
|
|
B231,1,B,50/2
|
HK50
|
50
|
58-63
|
3
|
|
B231,1,B,63/2
|
HK50
|
63
|
73-79
|
4
|
|
B231,1,B,75/2
|
HK76
|
75
|
86-95
|
5,5
|
|
B231,1,B,90/2
|
HK89
|
90
|
95-105
|
8
|
|
B231,1,B,100/2
|
HK108
|
100
|
110-123
|
9,3
|
|
B231,1,B,110/2
|
HK108
|
110
|
115-130
|
11
|
|
B231,1,B,125/2
|
HK133
|
125
|
134-148
|
13,1
|
|
B231,1,B,150/2
|
HK159
|
150
|
162-176
|
16
|
|
B231,1,B,200/2
|
HK194
|
200
|
214-226
|
35,5
|
ŁUKOMET wykonuje również rury półelastyczne szybkozłączne w długościach niestandardowych, w innych systemach połączeń, z wykorzystaniem spiralnych węży gumowych, w średnicach powyżej 200 mm, do ścieków, przemysłowe i inne.
Aby uzyskać szczegółowe informacje na temat cen naszych produktów, prosimy o kontakt poprzez formularz na stronie lub wysłanie wiadomości e-mail na adres lukomet@lukomet.pl.
Odpowiemy tak szybko, jak to możliwe, podając indywidualną ofertę.
