Szczególnie przydatna do zasilania deszczowni szpulowych z wężem 50 i 63 mm i pojedynczych działek wodnych, nawet znacznie oddalonych od źródła wody. Pompownia T1-40 służy do pompowania wody z ujęć powierzchniowych takich jak rzeki, jeziora, stawy do wszelkich systemów nawadniających.

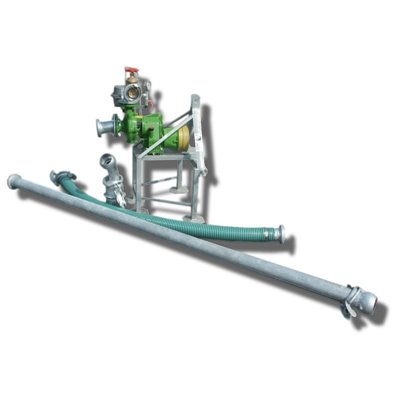

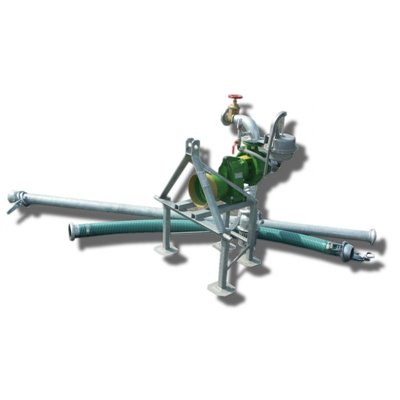

Pompownia ciągnikowa T1-40
C000 T1-40
Szczególnie przydatna do zasilania deszczowni szpulowych z wężem 50 i 63 mm i pojedynczych działek wodnych, nawet znacznie oddalonych od źródła wody. Pompownia T1-40 służy do pompowania wody z ujęć powierzchniowych takich jak rzeki, jeziora, stawy do wszelkich systemów nawadniających.
Przeznaczenie
Pompownia T1-40 służy do pompowania wody z ujęć powierzchniowych takich jak rzeki, jeziora, stawy do wszelkich systemów nawadniających. Ze względu na dużą wysokość podnoszenia przy stosunkowo małej wydajności jest szczególnie przydatna do zasilania deszczowni szpulowych z wężem 50 i 63 mm i pojedynczych działek wodnych, nawet znacznie oddalonych od źródła wody. Pompownia przeznaczona jest do współpracy z ciągnikiem rolniczym wyposażonym w trzypunktowy układ zawieszenia i WOM o prędkości obrotowej 510 obr/min.
Budowa, działanie, kompletacja
Na stalowej spawanej, ocynkowanej ogniowo ramie przystosowanej do TUZ ciągnika rolniczego, zamontowany jest monoblok jednowirnikowej, pompy odśrodkowej z jednostopniowym multiplikatorem zwiększającym siedem razy obroty WOM. Korpus jest odlewem żeliwnym malowanym farbą epoksydową. Wirnik pompy ma średnicę zewnętrzną 212 mm, szczelinę na wylocie 4 mm, jest wykonany z brązu. Uszczelnienie wału pompy to sznur grafitowy. Koła zębate i łożyska multiplikatora pracują w oleju przekładniowym a jedna ściana przekładni jest chłodzona wodą z pompy co zapewnia umiarkowaną temperaturę pracy.
Króciec ssący pompy jest żeńskim szybkozłączem HK89. Na króćcu tłocznym zamontowana jest ręczna pompka membranowa służąca do podciśnieniowego zawadniania pompy głównej, manometr, zasuwa klinowa i szybkozłącze bagnetowe STORZ W75 lub dźwigniowe HK 76. Pompownia wyposażona jest w układ ssący złożony z łukowego kosza ssącego z zaworem stopowym „90”, rury sztywnej 89 dł.- 3 m i węża półelastycznego PVC90 dł.- 2m.
Przy zakręconej zasuwie tłocznej, ręczną pompą membranową zawadniamy pompę główną, uruchamiamy WOM ciągnika, otwieramy zasuwę i rozpoczynamy nawadnianie.
Dane Techniczne
|
Numer katalogowy
|
Typ
pompy
|
Dostępne przełożenie
|
Wirnik
|
WYDATEK
|
|||||
|
l/min
|
100
|
200
|
300
|
400
|
500
|
||||
|
m3/h
|
6
|
12
|
18
|
24
|
30
|
||||
|
C000 T1-40
|
T1-40
|
510 x 7,58
550 x 7
|
E
|
H [m]
|
105
|
105
|
104
|
102
|
98,5
|
|
N [KM]
|
11
|
13
|
15,5
|
18,0
|
20,2
|
||||
Maksymalna głębokość od wlotu pompy do powierzchni lustra wody 6m.
Wymagana moc ciągnika: - 26 KM Wymiary transportowe
Średnica ukł. ssącego: - 90 mm Długość zespołu - 780 mm
Przyłącze tłoczne: - W75 Szerokość: - 820 mm
Maksymalne odchylenie WOM: - 10o Wysokość: - 1210 mm
Pozycja pracy: - pozioma Długość rury - 3020 mm
Masa całkowita kpl. - ok.115 kg Masa zespołu - 89 kg
Aby uzyskać szczegółowe informacje na temat cen naszych produktów, prosimy o kontakt poprzez formularz na stronie lub wysłanie wiadomości e-mail na adres lukomet@lukomet.pl.
Odpowiemy tak szybko, jak to możliwe, podając indywidualną ofertę.
