Pompownia ciągnikowa T1200SP

Pompownia ciągnikowa T1200SP

C000 - Pompownie ciągnikowe
C000,T1200

Pompownia T1200SP służy do zasilania w wodę systemów nawodnień różnego rodzaju upraw.

Przeznaczenie i zakres stosowania

Pompownia T1200SP służy do zasilania w wodę systemów nawodnień upraw warzywniczych, szkółkarskich, sadow­niczych, itp. Pompowanym medium może być woda użytkowa czysta technolo­gicznie, chemicznie i mecha­nicznie nieagresywna o maks. zawartości części stałych do 40g/m3, o tem­peraturze 0 - 40oC. Przystosowana jest do napędu od ciągnika rolniczego poprzez wał przegu­bowo-teleskopowy, do zamocowania na  3-punkt. ukła­dzie zawieszania. Pompownię należy stosować do pom­powania wody z powierzchniowych ujęć wody, (lub nawet studni) gdzie poziom wody podczas pompowania nie opada poniżej 6 m od pompowni.

Najczęściej zasila  1-2 duże deszczownie szpulowe z wężem o średnicy 110 - 140 mm lub kilka mniej­szych (nawet wtedy gdy deszczownia jest znacznie oddalona od pompowni) lub inne systemy nawadniające o dużej wydajności.

Budowa, kompletacja, zasada działania.

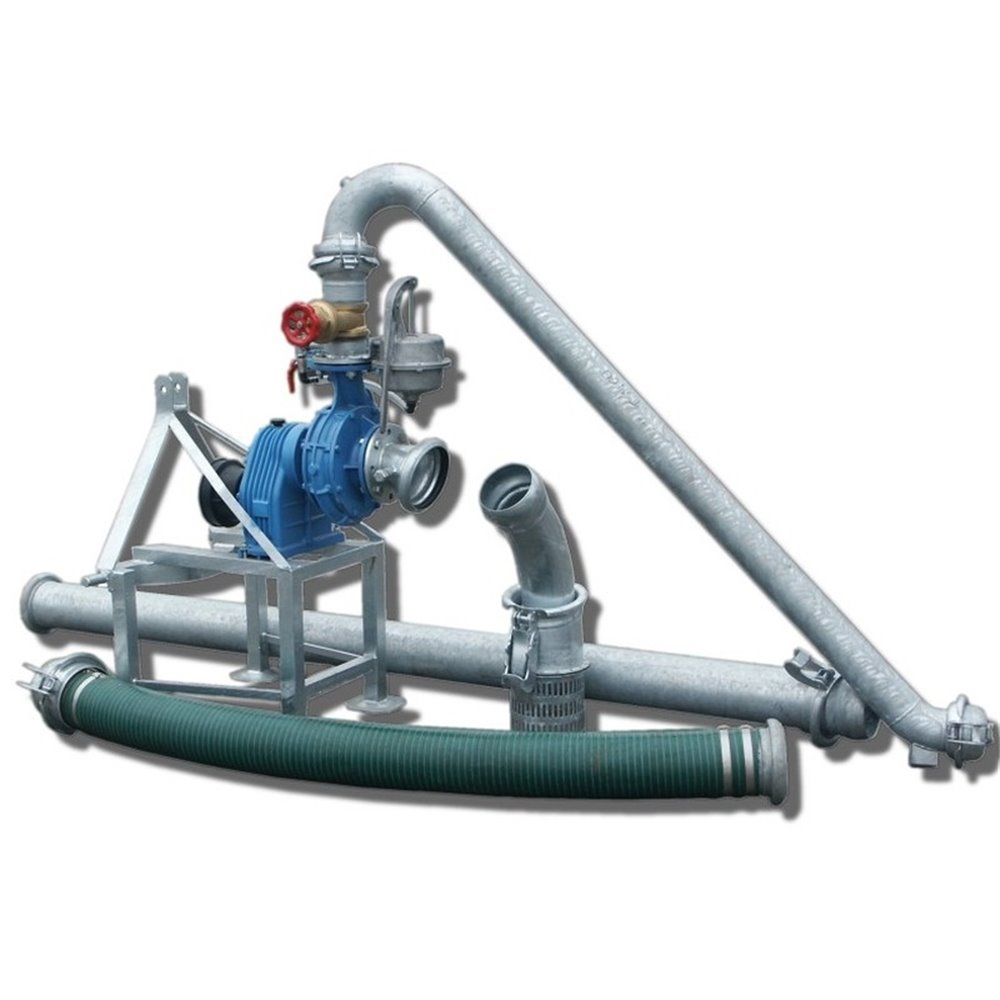

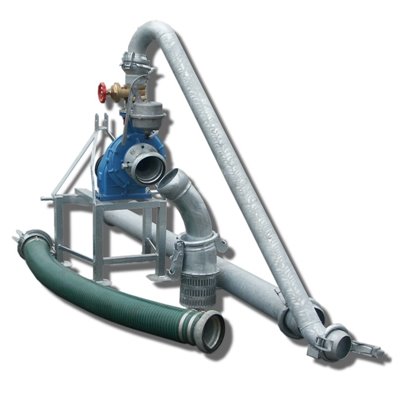

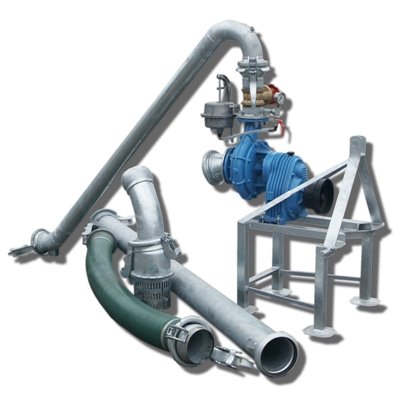

Na stalowej, spawanej, ocynkowanej ogniowo, podstawie przystosowanej do TUZ ciągnika rolniczego, zamonto­wany jest monoblok pompo-multiplikatora firmy IRTEC. Do kołnierzowego króćca ssącego przykręcony jest stalowy, ocynkowany ogniowo dyfuzor z żeńskim szybkozłączem BAUER HK159. Na kołnierzu tłocznym pompy zamocowane jest przyłącze tłoczne z zasuwą klinową 5”, i zakończone standardowo przyłączem dźwigniowym męskim BAUER HK108 w pozycji pionowej. Do kołnierza zamocowana jest membranowa, ręczna pompka służąca do zawadniania układu ssącego i komory wirnika pompy głównej. Do pomiaru ciśnienia zastosowano manometr glicerynowy o zakresie wskazań do 1,6 MPa. Standardowy układ ssący to: rura półplastyczna PVC150 długości 2m, deszczowniana rura stalowa ocynkowana 6”, kosz ssący łukowy z zaworem stopowym i sitem o oczkach 9 mm. Wszystkie elementy układu ssącego mają szybkozłącza dźwigniowe typu HK159. Multiplikator chłodzony wodą. W komplecie łabędzia szyja do przyłączenia pompowni.

Po zmontowaniu układu ssącego zanurzeniu w wodzie, przy zamkniętej zasuwie i otwartym zaworku pompki, pompujemy do pełnego zawodnienia pompy głównej, zamykamy zaworek, uruchamiamy WOM ciągnika, powoli otwieramy zasuwę tłoczną. Przed zakoń­czeniem pracy powoli zamykamy zasuwę tłoczną i dopiero przy zamkniętej wyłączamy WOM.

Parametry techniczne

Numer katalogowy
Dostępne przełożenia
Obroty wirnika
[1/min]
WYDATEK
Długość x szer. x wys. [mm]
Masa [kg]
l/min
800
1200
1600
2000
2400
m3/h
48
72
96
120
144

C000,T1200
1:3,4 (std)
3000
H [m]
106
107
108
105
102
3030 (rura ss.) x 820 x 1500
227
1:3,7
N [KM]
32
45
58
67
77
1:4
3200
H [m]
118
120
121
118
114
1:5,2
N [KM]
32
48
65
78
91
1:5,7
3400
H [m]
135
137
138
136
134
1:6,3
N [KM]
44
59
75
92
109
ŁUKOMET
C000,T1200
Wydajność [m3/h]
48-144
Obroty [1/min]
1000
Ciśnienie [Atm]
0 - 13,3
Moc [KM]
120

Aby uzyskać szczegółowe informacje na temat cen naszych produktów, prosimy o kontakt poprzez formularz na stronie lub wysłanie wiadomości e-mail na adres lukomet@lukomet.pl.

Odpowiemy tak szybko, jak to możliwe, podając indywidualną ofertę.
