Pompownia T1250 służy do zasilania w wodę systemów nawodnień upraw warzywniczych, szkółkarskich, sadowniczych, itp.
Pompownia ciągnikowa T1250
C000.T1250
Pompownia T1250 służy do zasilania w wodę systemów nawodnień upraw warzywniczych, szkółkarskich, sadowniczych, itp.
Przeznaczenie i zakres stosowania
Pompownia T1250 służy do zasilania w wodę systemów nawodnień upraw warzywniczych, szkółkarskich, sadowniczych, itp. Pompowanym medium może być woda użytkowa czysta technologicznie, chemicznie i mechanicznie nieagresywna o maks. zawartości części stałych do 40g/m3, o temperaturze 0 - 40oC. Przystosowana jest do napędu od ciągnika rolniczego poprzez wał przegubowo-teleskopowy, do zamocowania na 3-punkt. układzie zawieszania. Pompownię należy stosować do pompowania wody z powierzchniowych ujęć wody, (lub nawet studni) gdzie poziom wody podczas pompowania nie opada poniżej 6 m od pompowni.
Najczęściej zasila 2-3 duże deszczownie szpulowe z wężem o średnicy 110 - 140 mm lub kilka mniejszych (nawet wtedy gdy deszczownia jest znacznie oddalona od pompowni) lub inne systemy nawadniające o dużej wydajności.
Budowa, kompletacja, zasada działania.

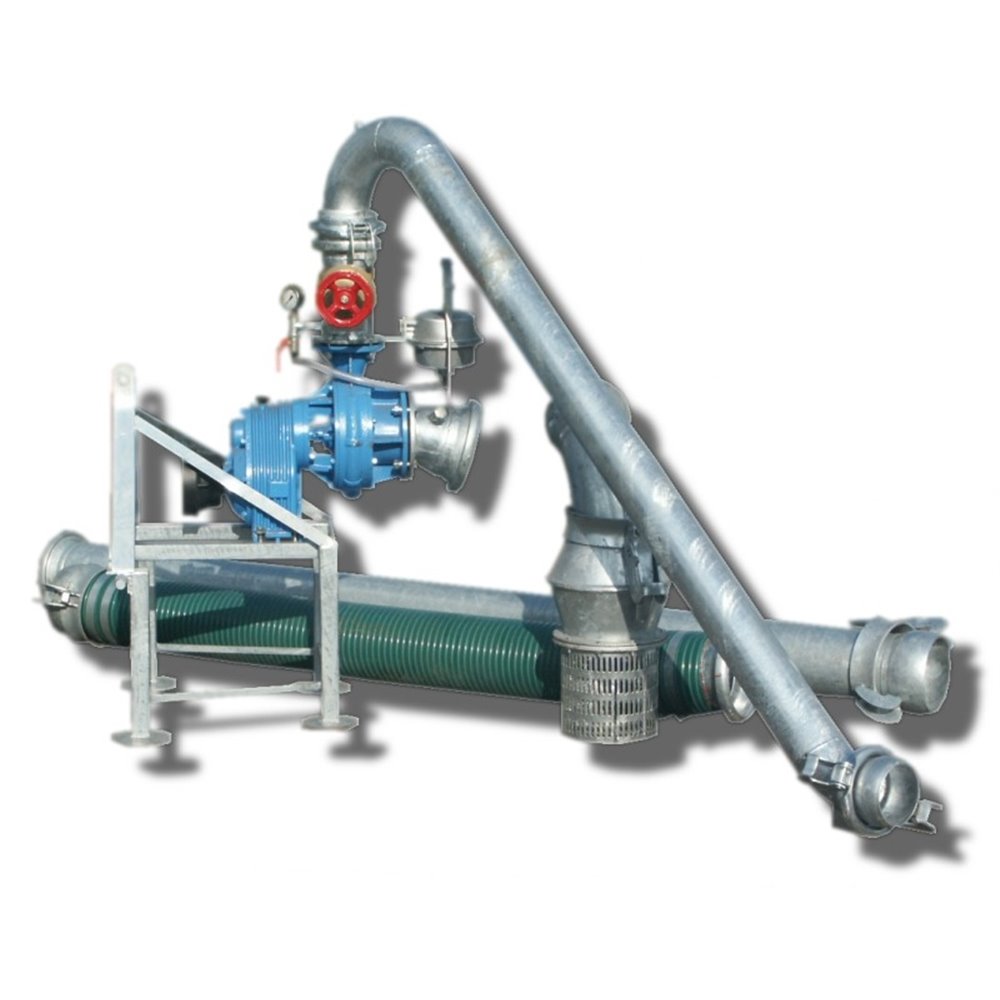

Na stalowej, spawanej, ocynkowanej ogniowo, podstawie przystosowanej do TUZ ciągnika rolniczego, zamontowany jest monoblok pompo-multiplikatora firmy IRTEC. Do kołnierzowego króćca ssącego przykręcony jest stalowy, ocynkowany ogniowo dyfuzor z żeńskim szybkozłączem BAUER HK194. Na kołnierzu tłocznym pompy zamocowane jest przyłącze tłoczne z zasuwą klinową 5”, i zakończone standardowo przyłączem dźwigniowym męskim BAUER HK133 w pozycji pionowej. Do kołnierza zamocowana jest membranowa, ręczna pompka służąca do zawadniania układu ssącego i komory wirnika pompy głównej. Do pomiaru ciśnienia zastosowano manometr glicerynowy o zakresie wskazań do 1,6 MPa. Standardowy układ ssący to: rura półplastyczna PVC200 długości 2m, deszczowniana rura stalowa ocynkowana 8”, kosz ssący łukowy z zaworem stopowym i sitem o oczkach 9 mm. Wszystkie elementy układu ssącego mają szybkozłącza dźwigniowe typu HK194. Multiplikator chłodzony wodą. W komplecie łabędzia szyja do przyłączenia pompowni.
Po zmontowaniu układu ssącego zanurzeniu w wodzie, przy zamkniętej zasuwie i otwartym zaworku pompki, pompujemy do pełnego zawodnienia pompy głównej, zamykamy zaworek, uruchamiamy WOM ciągnika, powoli otwieramy zasuwę tłoczną. Przed zakończeniem pracy powoli zamykamy zasuwę tłoczną i dopiero przy zamkniętej wyłączamy WOM.
Parametry techniczne
|
Numer katalogowy
|
Dostępne przełożenia
|
Obroty wirnika
[1/min]
|
WYDATEK
|
Długość x szer. x wys. [mm]
|
Masa [kg]
|
|||||
|
l/min
|
1500
|
2000
|
2500
|
3000
|
3500
|
|||||
|
m3/h
|
90
|
120
|
150
|
180
|
210
|
|||||
|
C000 T1250
|
1:3,4 (std)
|
3000
|
H [m]
|
110
|
109
|
104
|
100
|
93
|
3030 (rura ss.) x 820 x 1530
|
Ca 220
|
|
1:3,7
|
N [KM]
|
60
|
71
|
84
|
100
|
110
|
||||
|
1:4
|
3200
|
H [m]
|
125
|
124
|
120
|
116
|
110
|
|||
|
1:5,2
|
N [KM]
|
74
|
86
|
100
|
111
|
125
|
||||
|
1:5,7
|
3400
|
H [m]
|
139
|
138
|
136
|
132
|
125
|
|||
|
1:6,3
|
N [KM]
|
83
|
96
|
114
|
128
|
142
|
||||
Wymagana moc ciągnika: - 160 KM Przyłącze tłoczne: - HK133
Średnica ukł. ssącego: - 200 mm Maksymalne odchylenie WOM: -10o- 40oC
Aby uzyskać szczegółowe informacje na temat cen naszych produktów, prosimy o kontakt poprzez formularz na stronie lub wysłanie wiadomości e-mail na adres lukomet@lukomet.pl.
Odpowiemy tak szybko, jak to możliwe, podając indywidualną ofertę.
