Pompownia ciągnikowa T2-40
T2-40
Ze względu na dużą wysokość podnoszenia przy stosunkowo małej wydajności jest szczególnie przydatna do zasilania deszczowni szpulowych z wężem 50, 58 i 63 mm i pojedynczych działek wodnych, nawet znacznie oddalonych od źródła wody.
Przeznaczenie
Pompownia T2-40 służy do pompowania wody z ujęć powierzchniowych takich jak rzeki, jeziora, stawy do wszelkich systemów nawadniających. Ze względu na dużą wysokość podnoszenia przy stosunkowo małej wydajności jest szczególnie przydatna do zasilania deszczowni szpulowych z wężem 50, 58 i 63 mm i pojedynczych działek wodnych, nawet znacznie oddalonych od źródła wody. Pompownia przeznaczona jest do współpracy z ciągnikiem rolniczym wyposażonym w trzypunktowy układ zawieszenia i WOM o prędkości obrotowej 510 obr/min.
Budowa, działanie, kompletacja

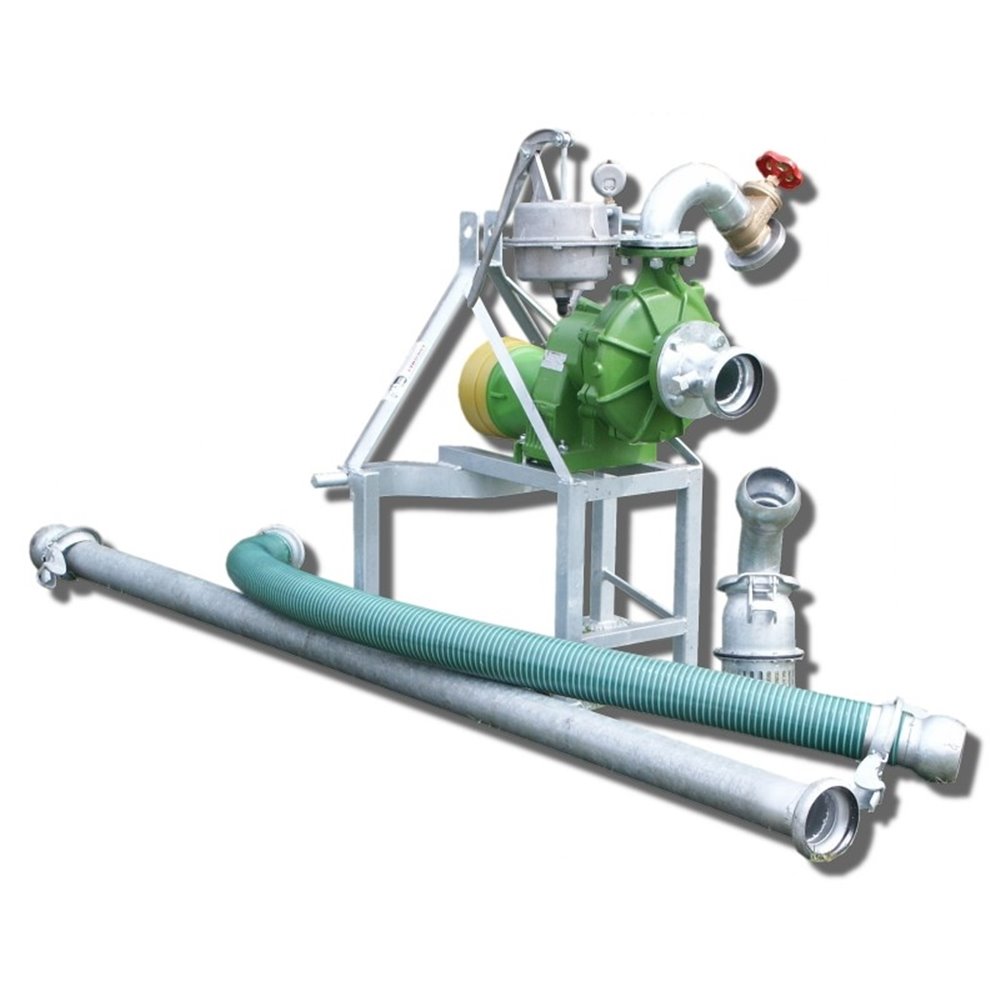

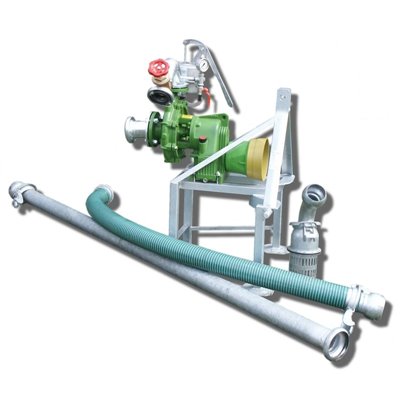

Na stalowej spawanej, ocynkowanej ogniowo ramie przystosowanej do TUZ ciągnika rolniczego, zamontowany jest monoblok jednowirnikowej, pompy odśrodkowej z jednostopniowym multiplikatorem zwiększającym siedem razy obroty WOM. Korpus jest odlewem żeliwnym malowanym farbą epoksydową. Wirnik pompy ma średnicę zewnętrzną 212 mm, szczelinę na wylocie 4 mm, jest wykonany z brązu. Uszczelnienie wału pompy to sznur grafitowy. Koła zębate i łożyska multiplikatora pracują w oleju przekładniowym a jedna ściana przekładni jest chłodzona wodą z pompy co zapewnia umiarkowaną temperaturę pracy.

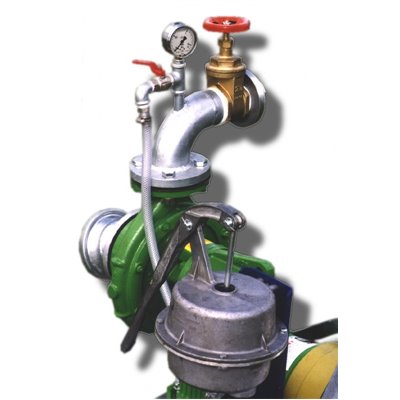

Króciec ssący pompy jest żeńskim szybkozłączem HK89. Na króćcu tłocznym zamontowana jest ręczna pompka membranowa służąca do podciśnieniowego zawadniania pompy głównej, manometr, zasuwa klinowa i szybkozłącze bagnetowe STORZ W75 lub dźwigniowe HK 76. Pompownia wyposażona jest w układ ssący złożony z łukowego kosza ssącego z zaworem stopowym „90”, rury sztywnej 89 dł.- 3 m i węża półelastycznego PVC90 dł.- 2m.
Przy zakręconej zasuwie tłocznej, ręczną pompą membranową zawadniamy pompę główną, uruchamiamy WOM ciągnika, otwieramy zasuwę i rozpoczynamy nawadnianie.
Dane Techniczne
|
Numer katalogowy
|
Typ
pompy
|
Dostępne przełożen.
|
Wirnik
|
WYDATEK
|
|||||
|
l/min
|
100
|
200
|
300
|
400
|
500
|
||||
|
m3/h
|
6
|
12
|
18
|
24
|
30
|
||||
|
C000 T2-40
|
T2-40
|
460 x 7,58
550 x 7
|
E
|
H [m]
|
128
|
128
|
127
|
126
|
124
|
|
N [KM]
|
18
|
21
|
24
|
28
|
31
|
||||
Maksymalna głębokość od wlotu pompy do powierzchni lustra wody 6m.
Wymagana moc ciągnika: - 42 KM Wymiary transportowe
Średnica ukł. ssącego: - 90 mm Długość zespołu - 780 mm
Przyłącze tłoczne: - W75 Szerokość: - 820 mm
Maksymalne odchylenie WOM: -10o Wysokość: - 1210 mm
Pozycja pracy: - pozioma Długość rury - 3020 mm
Masa całkowita kpl. - ok.132 kg Masa zespołu - 106 kg
